弹性套柱销式联轴器结构设计方案

项目分类:通用机械零部件 发布时间:2022-07-30 ID:691045
  • 弹性套柱销式联轴器结构设计方案

  在常规工业传动系统的轴系布局中,两轴对中误差的补偿、传动过程中的冲击缓冲是结构设计阶段必须考量的核心问题,这类弹性套柱销结构的联轴器,正是针对中小扭矩传动场景开发的常用连接部件。从实际应用场景来看,这类部件广泛适配常规中小型减速机输出端与工作机输入端的连接、普通离心泵组的电机与泵轴对接、轻型输送设备的驱动轴系联动,以及各类对传动平稳性有一定要求、但安装对中精度无法达到刚性联轴器要求的通用传动工位。不同于刚性凸缘联轴器完全依赖螺栓硬连接传递扭矩的形式,这类联轴器的核心功能特性,是通过外侧高弹性的聚氨酯(或橡胶)弹性套结构,在传递额定扭矩的同时,吸收轴系运转过程中产生的小幅径向、角向与轴向偏移,避免两轴安装对中偏差带来的轴承附加载荷,同时缓冲电机启动、负载突变时产生的瞬时冲击,降低传动系统的振动与噪音,延长整套轴系上轴承、密封件等易损部件的使用寿命。从设计思路层面拆解,这类联轴器采用对称分体式结构,两端的金属轮毂分别与主动轴、从动轴通过平键实现周向固定,依靠轴端挡圈或者紧定螺钉实现轴向定位,两个轮毂之间不直接做刚性接触,而是通过均匀分布在轮毂端面上的柱销,嵌套在弹性套的安装孔内,扭矩从主动端轮毂传递到柱销,再通过弹性套的挤压变形将动力传递到从动端轮毂,整个传力路径没有刚性硬接触,弹性套的变形量直接决定了联轴器的偏移补偿能力与缓冲性能。在外形尺寸与安装边界的设计考量上,这类联轴器的径向尺寸控制较为紧凑,相较于同扭矩等级的弹性柱销联轴器,其外径更小,

  适合安装空间径向受限的传动工位;轴向尺寸则需要预留弹性套的压缩变形余量,安装时两轴端之间需要保留2-5mm的间隙,避免轴系热伸长时两端轮毂发生顶碰。轮毂的轴孔设计按照GB/T 3852的标准轴孔尺寸系列制作,可适配Y型长圆柱轴孔、J型短圆柱轴孔等多种常用轴端形式,键槽尺寸对应普通平键的标准规格,设计人员选型时只需要匹配传递扭矩、轴孔直径、最高转速三个核心参数,不需要额外做定制化的孔位修改。弹性套的材质选择上,常规工况采用邵氏硬度70-80A的聚氨酯材质,耐油耐磨性能优于普通橡胶,适合有少量润滑油飞溅的工业车间环境;如果是有腐蚀介质的工况,则可以更换为丁腈橡胶或者氟橡胶材质的弹性套,不需要更换两端的金属轮毂,后期维护成本更低。

  在建模过程中需要特别注意几个结构细节:一是柱销与弹性套内孔的配合间隙要控制在0.2-0.5mm,间隙过大会导致传动反向间隙过大,启停时产生冲击,间隙过小则会导致弹性套安装困难,运转时挤压应力集中过早失效;二是弹性套的外壁与从动端轮毂的安装孔之间要保留足够的变形空间,孔壁与弹性套的径向间隙不小于弹性套壁厚的15%,保证弹性套在承受扭矩时可以产生足够的变形量来补偿轴系偏移;三是两端轮毂的同轴度公差要控制在0.05mm以内,柱销安装孔的位置度公差不大于0.1mm,避免安装后柱销受力不均,导致个别弹性套过早磨损。这类联轴器的失效形式主要是弹性套的磨损与挤压开裂,正常工况下弹性套的更换周期在1-2年,更换时不需要移动两端连接的电机与工作机,

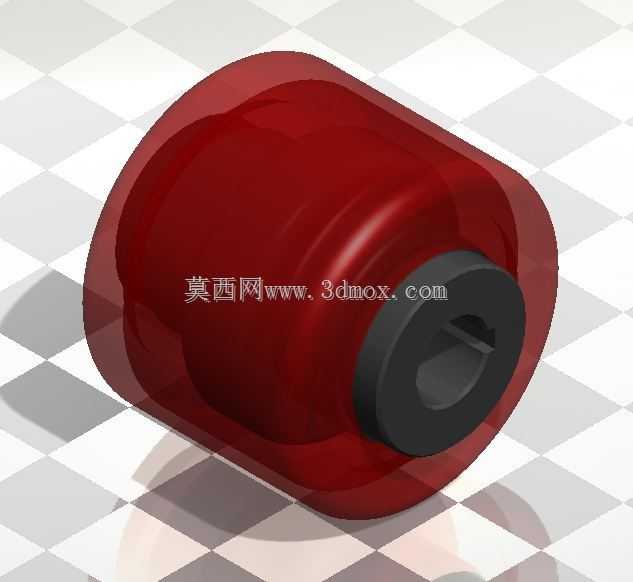

  只需要拆开柱销的固定端盖即可更换弹性套,维护操作十分便捷,这也是这类结构在中小扭矩传动场景中被广泛应用的核心原因。不同于梅花形弹性联轴器需要对中梅花垫的瓣型结构,这类柱销式弹性套联轴器的安装容错率更高,即使柱销孔存在小幅的角度偏差,也可以通过弹性套的变形完成装配,非常适合现场安装条件有限、对中工装不足的设备安装场景。在三维建模的细节处理上,弹性套部分做了半透明的质感处理,可以清晰展示内部柱销的排布方式与安装位置,轮毂部分的键槽、倒角、安装孔位都按照实际加工工艺做了细节还原,没有出现工艺无法实现的尖角、薄壁结构,所有的圆角、倒角尺寸都符合机械加工的常规工艺要求,模型可以直接用于装配模拟、干涉检查,也可以导出工程图用于生产加工参考。
