工业级长条形管式照明灯具结构设计

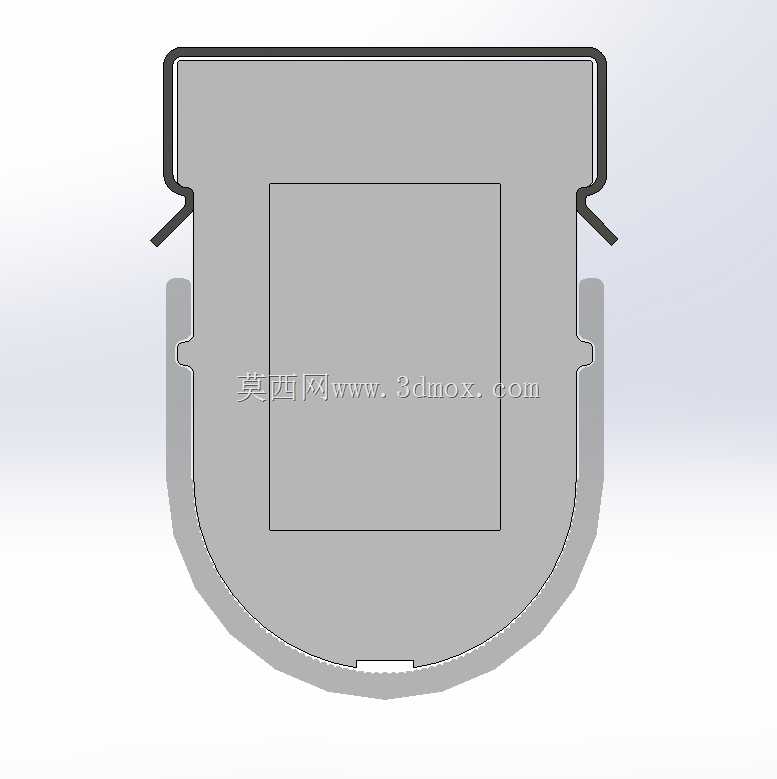

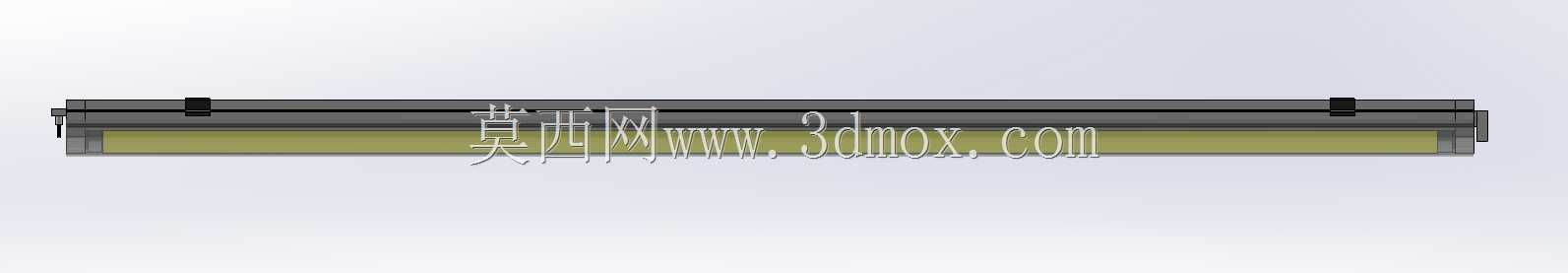

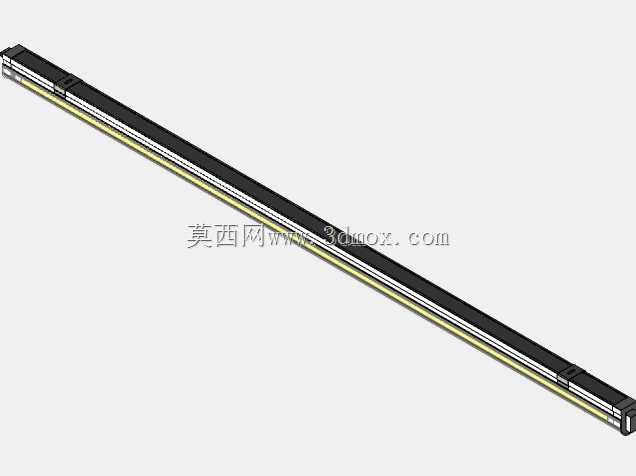

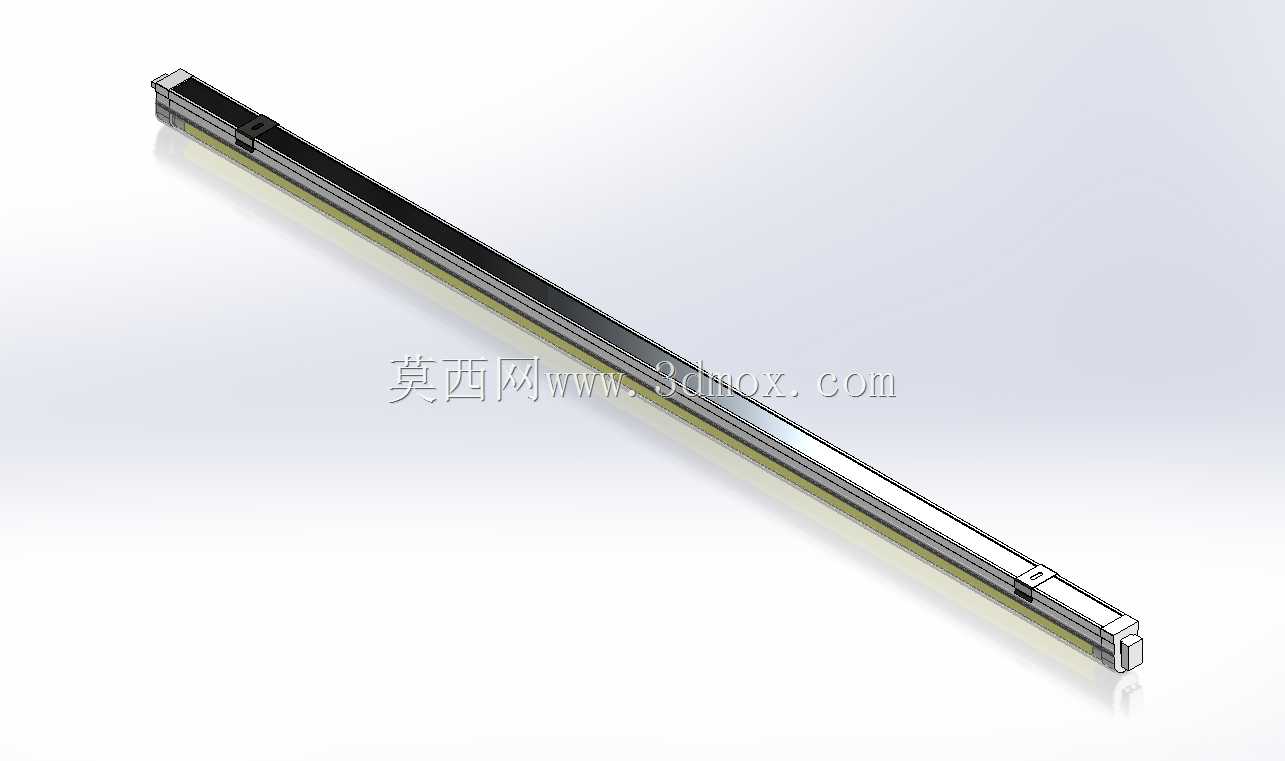

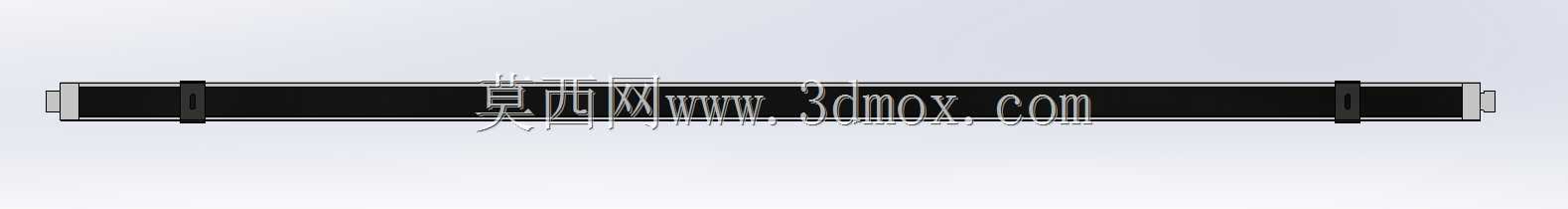

　　这款管式照明构件的三维结构，是针对工业设备内部照明、工装工位补光、小型设备状态指示场景开发的结构方案，日常在自动化设备柜体内部、流水线工位侧边、小型试验装置的观测区都能见到这类照明件的身影，核心作用是在封闭或半封闭的作业空间内提供均匀的漫射光线，避免操作人员观测设备运行状态时出现阴影遮挡，也可搭配不同色温的发光体实现设备运行状态的可视化提示。从结构设计逻辑来看，整个构件采用多体组合的装配思路，没有做一体化的冗余设计，所有拆分的零件都服务于装配效率与后期维护需求：外壳主体采用挤出成型的长条形铝质基材，既可以保证整灯的结构直线度，也能通过金属基材本身实现被动散热，避免发光区长时间工作出现热量堆积；端部的封盖采用卡扣式连接结构，

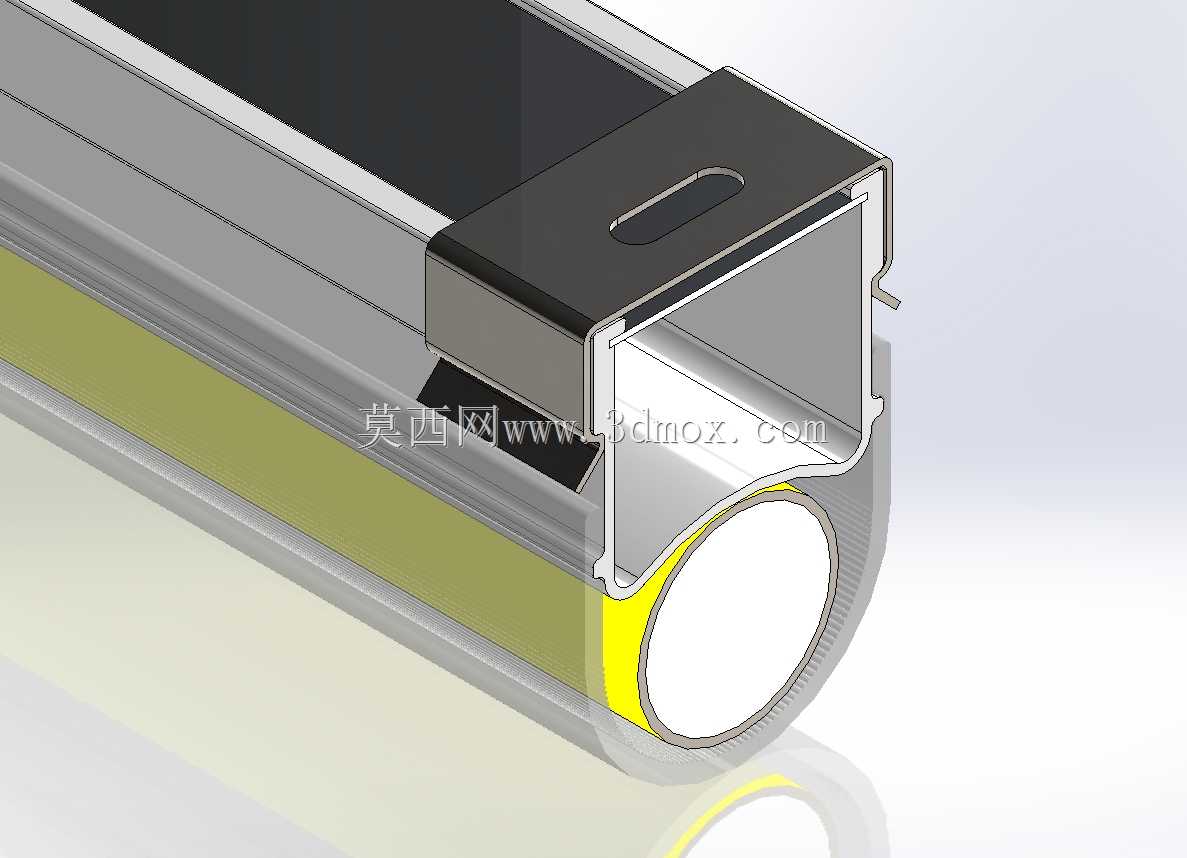

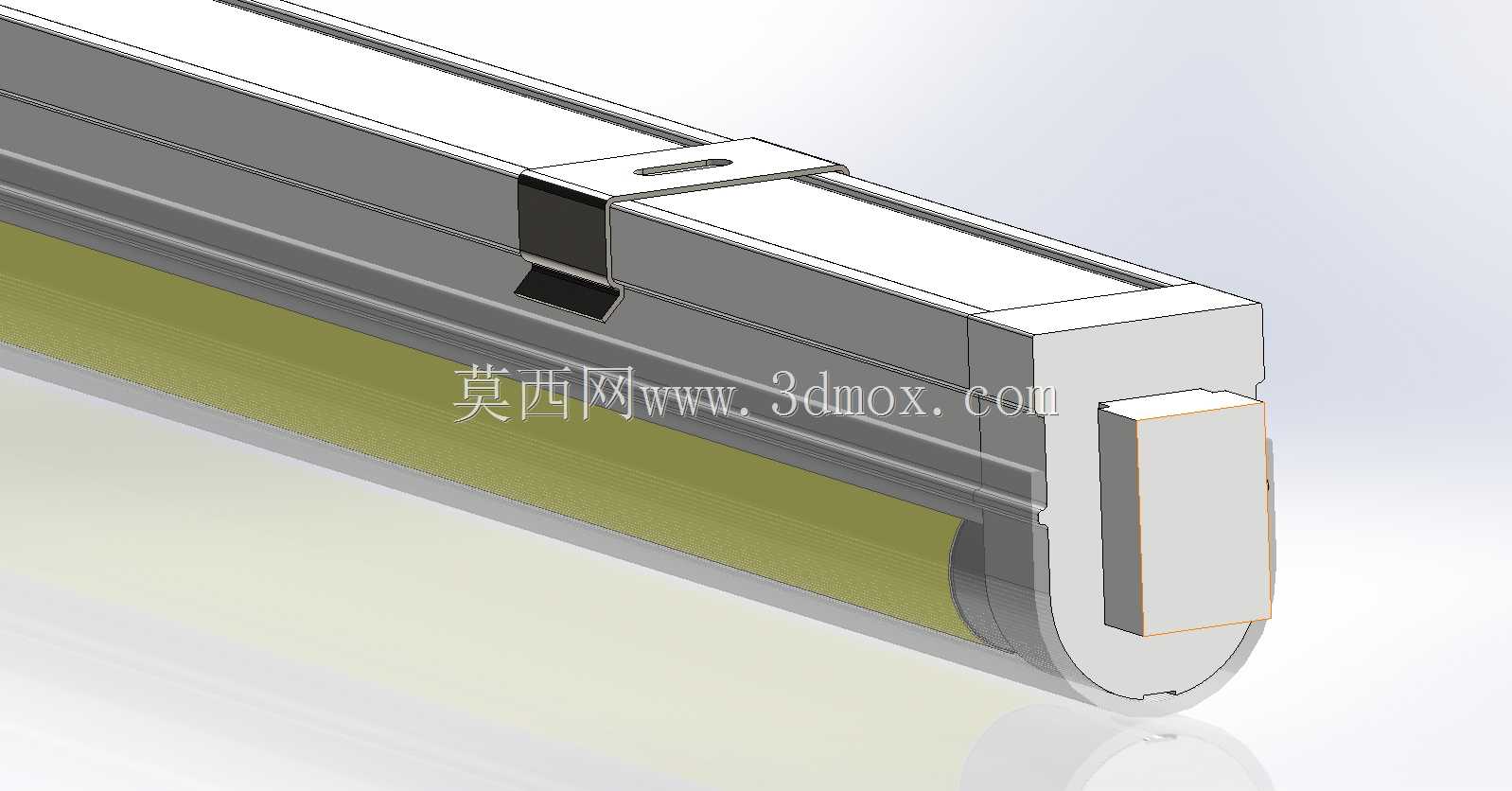

　　不需要额外打螺丝固定，装配时直接卡入外壳端部的定位槽即可，既可以遮挡内部的接线与发光板端部，也能避免灰尘、少量溅液进入灯体内部。发光区的透光罩采用半透明的磨砂材质，和外壳的卡槽做嵌入式配合，整段透光罩和外壳长度匹配，不会出现局部漏光的问题，光线透过磨砂罩之后会形成均匀的漫射光效，不会出现直射眩光，适合近距离工位照明使用。安装结构上，灯体背部设计了可滑动的卡扣式固定座，固定座上预留了标准的螺丝安装孔，安装时可以先将固定座锁定在安装面上，再将灯体卡入固定座的卡槽内，不需要在灯体本身打安装孔，既保证了灯体外壳的结构完整性，也能根据实际安装位置灵活调整固定座的间距，适配不同长度的安装面。考虑到实际使用中的状态指示需求，

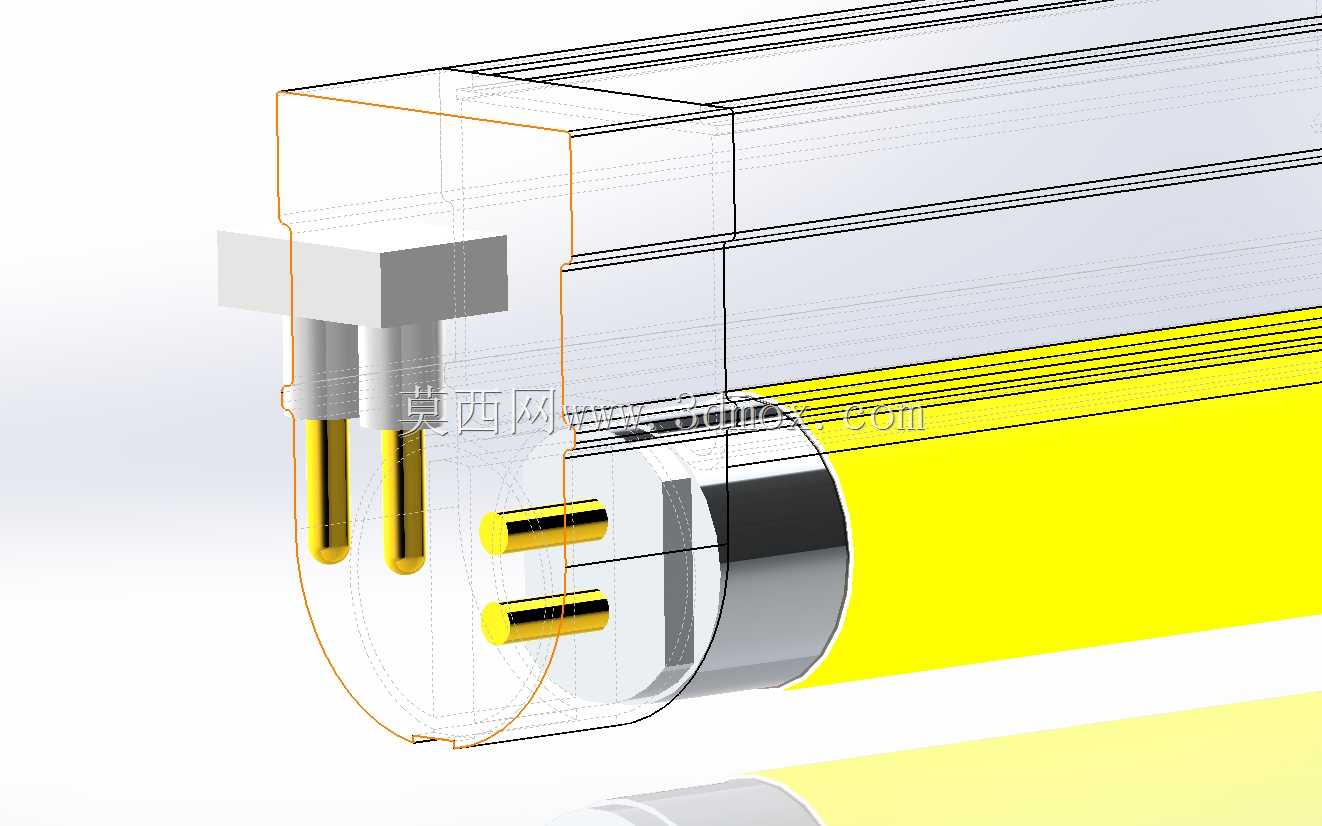

　　结构上预留了指示灯的安装位，可以根据使用需求选配指示灯模块，实现灯具通电、故障等不同状态的可视化提示，不需要额外在设备面板上开孔加装指示灯，减少设备面板的加工工序。从安装边界尺寸来看，整灯的截面尺寸控制得比较紧凑，不会占用过多的设备内部空间，长度方向可以根据实际使用需求做裁切适配，端部封盖的通用结构可以适配同截面不同长度的灯体，不需要针对不同长度重新开模制作端部零件。接线部位设计在端部封盖的侧边，预留了标准的走线槽，接线完成后可以通过封盖遮挡接线端，避免接线外露被设备内的运动部件剐蹭。在实际选型使用时，这类管式灯具不需要复杂的配套安装支架，直接通过背部的滑动卡扣就能固定在铝型材框架、设备柜体侧板、工装台架的侧边，

　　安装角度可以通过卡扣的微调结构做小范围调整，保证光线投射到需要照明的区域。和普通的圆形灯管相比，这种扁形截面的管式灯具贴合安装面的面积更大，安装后不会突出安装面过多，避免在设备内部形成突兀的结构凸起，减少和设备内其他管线、运动部件发生干涉的概率。结构设计时特意规避了小尺寸的易损零件，所有卡扣结构都做了圆角过渡处理，反复拆装也不会出现卡扣断裂的问题，日常维护时只需要撬开端部封盖就能更换内部的发光板或者驱动模块，不需要将整个灯体从安装面上拆下来，大幅降低后期维护的时间成本。发光区的透光罩和外壳之间做了紧密的配合缝隙控制，常规车间环境下的灰尘、切削液飞沫不会轻易进入灯体内部，适合在普通机加工车间、装配工位的环境下长期使用，不需要频繁清理灯体内部的积灰。
