翼型结构连接固定件三维设计

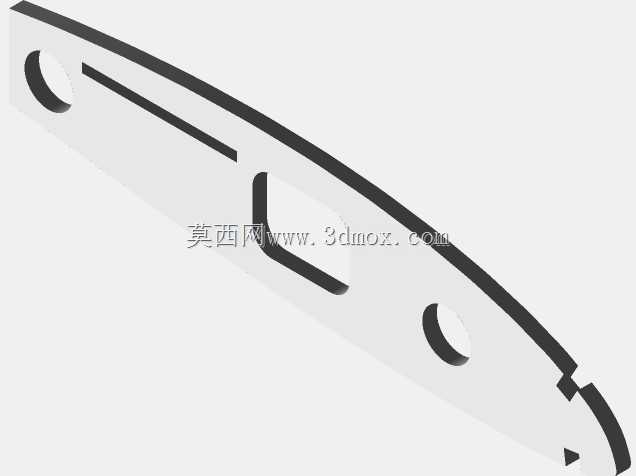

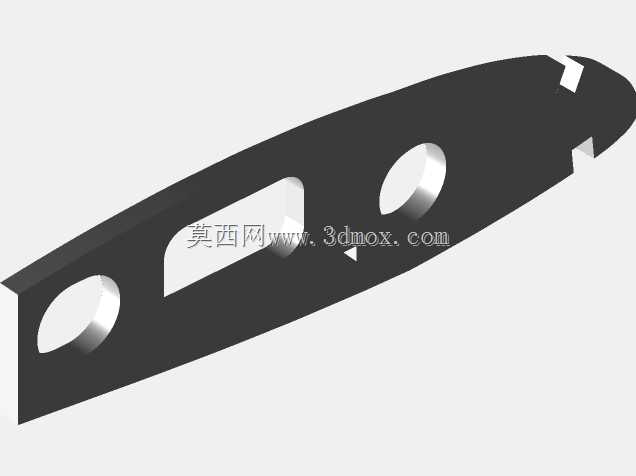

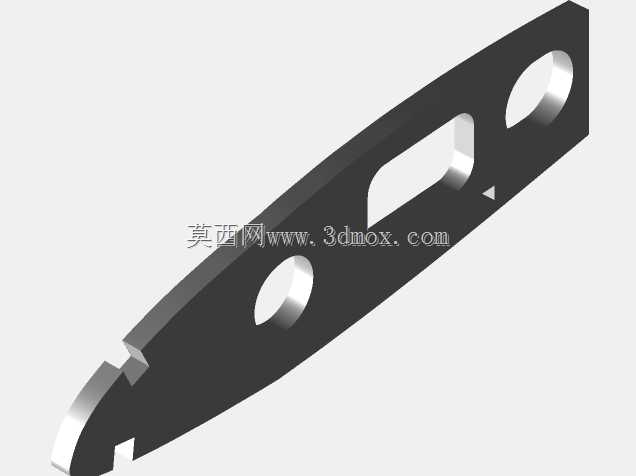

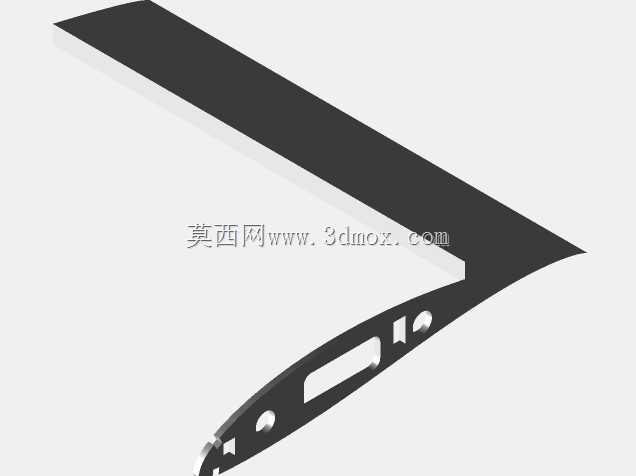

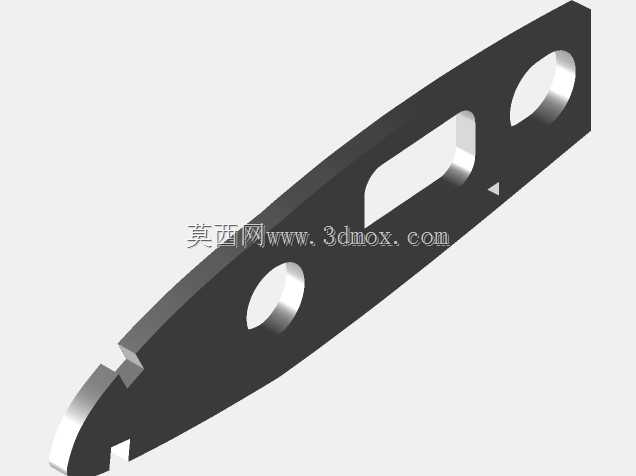

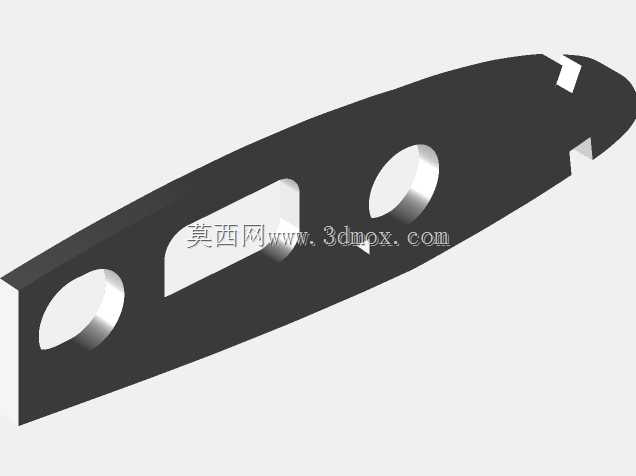

这款翼型结构件主要应用于低空飞行器翼面装配、小型风动设备叶片连接以及试验台气动测试工装的配套场景，在实际使用中承担翼面段间连接、载荷传递以及安装定位的核心作用，区别于常规平直连接件，其曲面轮廓完全贴合翼型的气动外形走向，安装后不会破坏原有翼面的气流连续性，能有效减少装配位置带来的额外气动阻力。从功能特性来看，零件上开设的三个不同形态的开孔各有作用，两端的圆形通孔为贯穿式安装孔，用于穿装固定螺栓，将该件与翼肋、翼梁的预埋安装座锁紧，中间的长条形开孔为减重与走线共用结构，既可以在保证结构强度的前提下去除多余材料降低整体重量，也能为翼面内部的传感线路、控制拉线提供穿行通道，避免线路外露影响气动外形。设计过程中优先匹配翼型的弦向曲率，整个零件的基准面完全贴合翼型下表面的曲面弧度，安装时无需额外加装调整垫片即可实现与翼面的完全贴合，减少装配调试的工作量；开孔位置的排布经过受力校核，两端安装孔的中心距严格匹配对应翼肋的安装孔位公差，长条形开孔的边缘做了圆弧过渡处理，避免应力集中导致的零件在交变载荷下出现开裂问题。从安装边界来看，零件的整体厚度适配常规小型翼面的蒙皮夹层厚度，安装后零件表面与蒙皮表面齐平，不会出现凸起或者凹陷；零件两端的切角结构是为了避让翼面内部的加强筋凸起，安装时不会与周边结构产生干涉，不需要现场二次修磨即可直接完成装配。在实际建模过程中，曲面部分采用曲率连续的放样方式生成，保证曲面顺滑无拐点，所有开孔的边缘都做了适配安装的倒角处理，既去除了加工后的锐边毛刺，也能在螺栓锁紧时避免应力集中压损周边的复合材料蒙皮。这类零件在小型无人机、航模以及低速风洞试验模型的翼面装配中使用频率较高，其结构设计的合理性直接影响翼面的装配精度与气动表现，建模时需要严格匹配翼型的坐标数据，不能随意调整曲面弧度与孔位位置，否则会出现装配后翼面外形偏差、安装孔位错位的问题。
