像素风格铜合金矿山工艺摆件结构设计

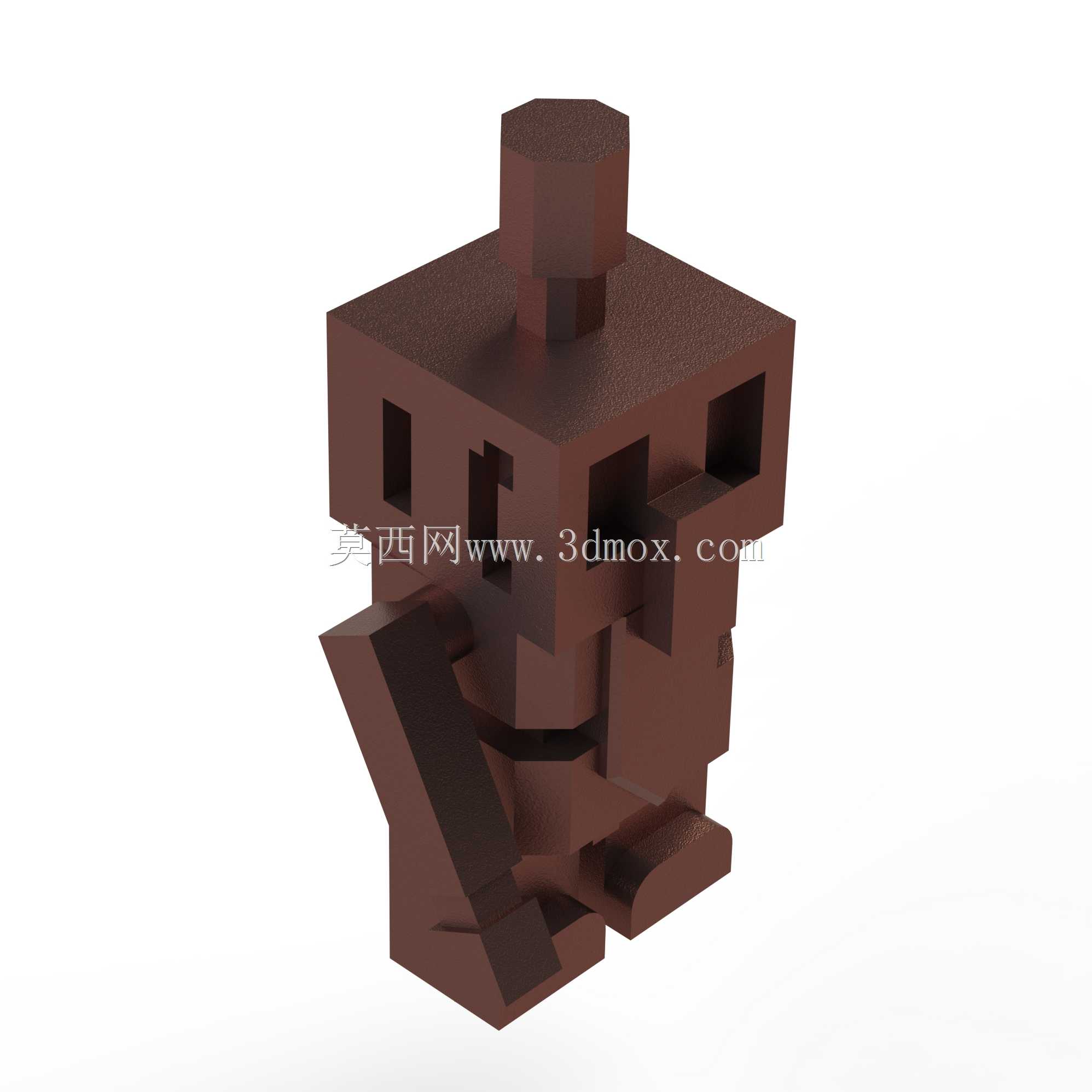

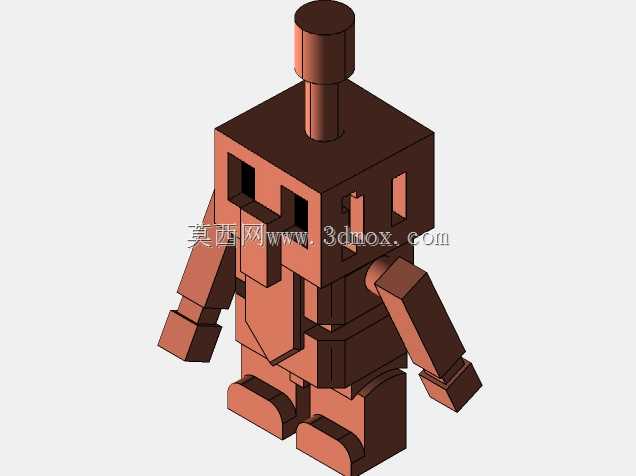

　　这款铜合金材质的像素风格构件，最初的设计切入点是还原方块化视觉特征下的金属质感摆件，在文创周边、主题展陈场景中可作为桌面装饰、主题陈列道具使用，适配游戏IP衍生周边、矿山主题文创的落地需求。从结构设计逻辑来看，整体采用全方块拼接的体块化造型，没有复杂的曲面特征，所有外轮廓均由正交平面构成，极大降低了铜合金铸造环节的脱模难度，也减少了后续机加工的工序量，顶部的圆柱凸台可作为摆件的握持部位，也可适配定制底座的安装孔位，实现摆件与展示基座的快速定位装配。主体躯干部分采用中空减薄设计，在保证整体结构强度的前提下，有效降低了构件的整体重量，同时减少了铜合金原材料的用量，控制了生产成本；躯干侧面预留的方形凹槽并非装饰性结构，

　　可嵌入定制的主题铭牌，也可作为小型磁吸配件的安装位，拓展摆件的附加展示功能。下部的斜向支撑结构与主体采用一体化铸造成型，倾斜角度经过反复校核，保证构件放置在水平台面时的重心落在支撑面范围内，不会出现倾倒问题，底部的两个方块状支脚做了0.2mm的平面度公差预留，铸造完成后仅需简单的平面打磨即可保证放置的平稳性，不需要额外加装防滑脚垫也能满足日常摆放的稳定性要求。从安装边界来看，整体外轮廓的最大包络尺寸控制在100mm立方范围内，适配常规的文创展示盒、桌面陈列架的空间尺寸，不需要定制特殊尺寸的展示容器；所有外露棱边均做了R0.5mm的圆角处理，避免铜合金材质的锐边造成划伤，也提升了手持把玩时的触感。在材质适配层面，

　　设计阶段就考虑了铜合金铸造的收缩率，所有特征的尺寸预留了1.2%的收缩补偿量，保证铸造完成后各部位的尺寸偏差控制在自由公差范围内，不需要额外的修配即可达到设计预期的外观效果；表面处理可采用做旧氧化工艺，模拟古铜质感，也可采用抛光镀色处理，实现亮面金属的视觉效果，适配不同的展示风格需求。这类体块化金属构件的设计思路，跳出了传统五金配件只注重功能性的局限，将工业金属加工工艺与潮流文创的视觉特征结合，既可以作为独立的文创产品量产，也可作为矿山主题展馆的互动纪念周边，在工业旅游、IP衍生开发场景中具备较高的适配性。结构设计过程中没有采用多余的装饰性特征，每一处方块凸起、凹槽结构都兼顾了铸造工艺性与实际使用需求，比如侧面的阶梯状凸起结构，

　　既呼应了像素风格的视觉特征，也可作为手持时的防滑结构，提升把玩时的握持摩擦力；顶部圆柱与主体方块的连接部位做了加厚过渡处理，避免搬运、把玩过程中连接处出现应力集中导致的断裂问题，连接部位的圆角过渡也减少了铸造时的冷隔缺陷出现概率。从生产落地的角度看，整套模型的分型面设置在主体躯干的水平中分面位置，没有倒扣结构，采用普通砂型铸造即可完成毛坯生产，后续仅需打磨、表面处理两道工序即可完成成品加工，生产门槛低，适合小批量文创产品的快速量产，也可根据需求调整尺寸比例，制作不同规格的大型陈列展品，适配主题展会、线下门店的陈列需求。
