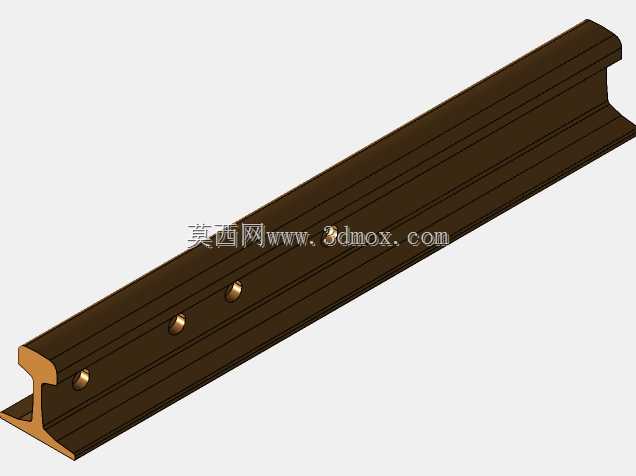

SJ43型钢轨133毫米规格三维结构模型

　　在铁路线路的铺设与运维场景中，钢轨作为直接承载列车轮对载荷、引导车辆行驶方向的核心部件，其截面尺寸、廓形精度直接关系到轮轨接触关系的稳定性与线路运行的平顺性。本次建模的SJ43型钢轨，是窄轨铁路、厂矿专用线、厂区内部运输轨道场景中应用较为广泛的轻型钢轨品类，133毫米的高度参数适配中小轴重的机车、矿用车辆以及厂区转运平板车的走行需求，相较于重型干线钢轨，其自重更轻，铺设与维护的作业强度更低，能够在满足中小载荷运输需求的前提下，控制轨道建设的整体成本。

　　从实际功能特性来看，该型号钢轨的头部廓形采用适配锥形轮对的圆弧过渡设计，建模过程中严格还原了轨头的踏面弧度与侧面倒角参数，确保轮轨接触时的应力分布均匀，避免局部应力集中导致的轨头压溃、磨耗过快问题。轨腰部分采用等厚度过渡的工字形截面结构，在传递垂向载荷的同时，能够承受列车通过时产生的横向水平力与纵向制动力，建模时对轨腰与轨头、轨底的连接圆角做了精准还原，这部分圆角结构是降低截面应力突变、提升钢轨抗疲劳性能的关键细节，不少入门级建模容易忽略该圆角的曲率参数，导致后续有限元分析时出现应力集中的失真结果。轨底部分采用宽翼缘结构，133毫米高度对应的轨底宽度能够保证钢轨铺设在轨枕上时的支撑稳定性，建模时还原了轨底的平面度要求与边缘倒角，避免安装时轨底与轨枕垫板出现点接触、导致垫板局部压损的问题。

　　设计思路上，该模型完全参照实际钢轨的轧制截面轮廓进行全参数化构建，所有截面尺寸均按照实物的公称尺寸进行1:1还原，没有做简化或艺术化处理。建模过程中首先绘制轨头、轨腰、轨底的闭合截面草图，对各段圆弧、直线段添加对应的几何约束与尺寸约束，确保截面轮廓的闭合性与尺寸精度，之后通过拉伸特征生成钢轨的基础实体，再对轨端的连接孔位、倒角细节做补充处理——虽然本次展示的是单段钢轨模型，但建模时预留了标准钢轨接头的连接孔位位置参数，方便后续使用者根据实际线路长度需求进行拼接装配，适配鱼尾板连接的安装尺寸要求。

　　从安装边界来看，133毫米高度的SJ43型钢轨，其轨底宽度、轨头宽度均匹配对应的轻型钢轨垫板、道钉以及弹条扣件的安装尺寸，建模时将轨底的安装基准面设置为与全局坐标系XY平面重合，方便使用者在装配场景中直接对齐轨枕的支撑面，不需要额外调整模型的坐标基准。轨头的踏面最高点距离安装基准面的高度严格控制在133毫米，这一尺寸是轨道铺设时控制轨面标高、保证线路平顺性的核心参数，在厂区内部运输线的设计中，该高度参数需要与厂区地面标高、转运车辆的货台高度做匹配，避免出现车辆上下货时的高度差问题。

　　在实际工程应用中，这类轻型钢轨除了常规的厂矿运输线路，还会应用在旅游观光小火车线路、车间内部的天车行走轨道、重型设备的移位轨道等场景，不同场景下对钢轨的固定方式有一定差异，但钢轨本身的截面廓形是统一的，因此该模型在做场景适配时，只需要调整安装扣件的模型即可，不需要修改钢轨本身的结构参数。建模过程中对钢轨的非加工面、轧制面的细节做了还原，没有添加不必要的外观装饰特征，保证模型能够直接用于后续的工程出图、有限元受力分析、轨道装配模拟等工作场景，避免因为模型存在多余特征导致后续仿真计算时出现网格划分错误、装配干涉等问题。对于从事铁路专用线设计、厂内运输设备设计的工程师来说，精准的钢轨三维模型能够大幅提升轨道布置的效率，在方案设计阶段就可以提前校验轨道与车辆走行部的间隙、轨距参数是否匹配，减少现场施工时出现的尺寸偏差问题。
