装载机用滑动式快换附件连接板结构

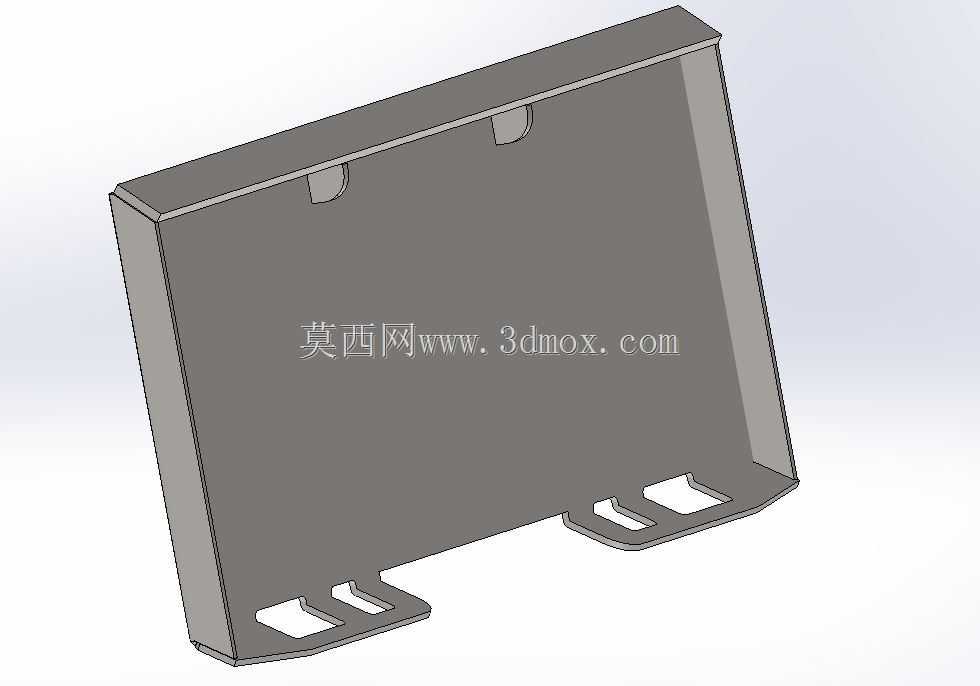

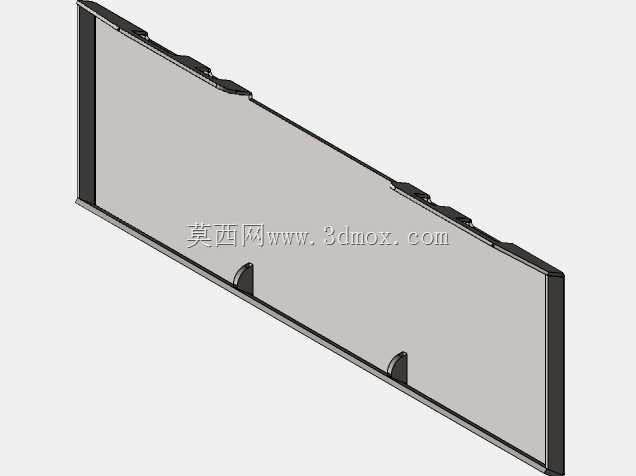

　　避免安装后出现应力集中导致板面变形。板体侧边设置的多组凸台式卡扣结构，是和主机快换架上的滑动卡槽配合的核心定位结构，卡扣的外形做了圆弧导向倒角，在属具对接时不需要完全精准对位，只要卡扣进入卡槽的导向范围，滑动过程中就能自动导正位置，降低操作人员对位的操作难度。板体下部设置的两个半圆形定位凸台，是属具安装到位后的承重锁止位，当滑动板沿着卡槽推到设定行程终点时，这两个凸台会刚好卡入快换架上对应的定位凹槽内，承担作业过程中垂直方向的载荷，避免作业时板体出现上下窜动。板体背面的连接面做了网格状的减重槽设计，在不降低整体结构强度的前提下，能减少15%左右的板材用量，同时减重槽的结构也能提升板体的抗扭刚度，在偏载作业时，比如用货叉叉取偏置的货物时，板面的扭转变形量比实心平板结构降低30%左右。从安装边界来看，这块滑动板的长度尺寸匹配对应吨位装载机的快换架内宽，安装时不需要对主机原有快换架做任何焊接、打孔改造，只需要把板体对准快换架的卡槽入口，沿着水平方向推入，直到下部定位凸台完全卡入锁止凹槽，再插上安全锁销就能完成安装，整个安装过程不需要借助额外的吊装设备，操作人员在地面就能完成操作。在实际作业过程中，这块板需要承受的载荷工况十分复杂，铲装作业时要承受向前的插入阻力和向上的掘起力，破碎作业时要承受高频的冲击振动，清扫作业时要承受侧向的偏载力，所以在结构设计时，板体的卡扣根部做了大圆角过渡处理，避免应力集中导致的根部断裂，在小型滑移装载机、轮式装载机的属具快换作业场景中，这类滑动加载板是连接主机工作臂与各类作业属具的核心承载构件，日常作业里需要频繁完成铲斗、破碎锤、货叉、清扫器等不同属具的切换，传统螺栓固定的连接方式需要人工拆装十余个紧固螺栓，单次换属具耗时往往超过二十分钟，在市政抢修、厂区零散作业这类需要频繁切换属具的工况下，作业效率损耗十分明显，滑动式连接结构的出现，就是为了在保证连接强度的前提下，把属具切换的时间压缩到一分钟以内。从结构设计逻辑来看，这块板采用整体式长条形板式承载结构，主体基材选用低合金高强度结构钢，整体厚度根据配套主机的额定载荷匹配，板面整体做了平面度公差控制，安装贴合面的平面度误差控制在0.2mm以内，

　　所有的棱边都做了倒角去毛刺处理，避免安装过程中划伤操作人员，也减少应力集中点。滑动面的表面做了硬化处理，表面硬度达到HRC45-50，在频繁滑动切换属具的过程中，滑动面的磨损量能控制在很低的水平，正常使用情况下，滑动面的磨损寿命能达到一万次以上的切换循环，不需要频繁更换。板体上预留的属具安装孔位采用标准化的孔距设计，符合装载机属具的通用安装尺寸规范，不管是原厂属具还是第三方生产的配套属具，只要对应吨位的安装孔距匹配，都能直接安装在这块滑动板上，不需要额外打孔改造，通用性很强。在设计校核阶段，需要对板体做全工况的有限元受力分析，在额定载荷1.5倍的过载工况下，板体的最大应力要低于材料的屈服强度，最大变形量要控制在1mm以内，

　　保证重载作业时板体不会出现永久性变形，锁止结构不会因为板体变形出现卡滞或者脱开的风险。滑动行程的设计也经过反复验证，行程过短会导致卡扣卡入深度不足，作业时容易出现属具脱落的安全隐患，行程过长则会导致滑动操作的阻力变大，操作人员推板时需要施加更大的力，操作便利性下降，最终选定的滑动行程刚好能让卡扣完全卡入卡槽的安全深度，同时滑动阻力控制在单人可轻松推动的范围内。锁止结构的设计也考虑了误操作防护，当板体滑动到位后，安全锁销的插孔会自动和快换架上的锁销孔对齐，操作人员只需要插入锁销就能完成机械锁止，即使液压锁止机构出现泄压故障，机械锁销也能牢牢把板体固定在快换架上，避免属具脱落引发安全事故。日常维护方面，这块滑动板几乎不需要额外的维护，

　　只需要在每次换属具的时候，把滑动面上的泥沙、碎石清理干净，每隔半个月在滑动面上涂抹少量润滑脂，就能保证滑动过程顺畅，不会出现卡滞的情况。和传统的固定式连接结构相比，这种滑动式连接板的适用场景更广，不管是建筑工地上的土方作业、市政道路的除雪清扫、厂区内的物料搬运，还是林场里的木材装卸，都能通过快速切换属具完成不同的作业需求，大幅提升装载机的设备利用率，减少设备的闲置时间，对于小型工程承包商来说，不需要采购多台单一功能的设备，只需要一台装载机搭配不同的属具，就能完成多种作业，大幅降低设备采购成本。在建模过程中，所有的配合尺寸都严格按照公差要求建模，卡扣和卡槽的配合间隙控制在0.5-1mm之间，既保证滑动时不会出现过大的旷量，也不会因为间隙过小导致泥沙进入后出现卡滞，定位凸台和凹槽的配合间隙控制在0.3mm以内，保证安装到位后属具不会出现晃动，作业时的精度更高。
