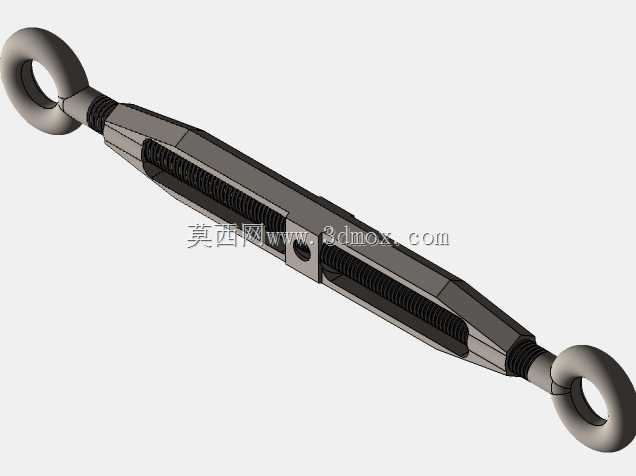

5/8英寸开式螺旋拉紧索具结构

　　在户外架空线路架设、起重吊装索具配套、钢结构拉索安装、舞台桁架绷装、船舶缆绳张紧这类需要精准调节索具张紧度的场景里，这种开式螺旋拉紧构件是不可替代的基础连接件，不同于封闭筒身的花兰螺栓，开式结构的设计能让作业人员直观看到内部螺杆的啮合长度，在高空、狭窄作业面等视线受限的工况下，能快速判断螺杆旋入深度是否满足安全啮合要求，避免因啮合不足引发的脱扣风险。这款5/8英寸规格的拉紧构件，两端分别配置吊环连接端，适配同规格的卸扣、钢丝绳套环等标准连接件，无需额外加工转接件就能直接接入索具系统，中间的调节段采用六方外形设计，作业时用普通活动扳手或者管钳就能卡持转动，不需要定制专用工装，在野外无电源、无专用工具的作业场景下也能完成张紧调节。

　　从结构设计逻辑来看，两端螺杆采用相反旋向的螺纹，转动中间架体的时候，两端吊环会同步向内收拢或者向外伸出，实现张紧度的无级调节，调节过程中不会出现索具扭转的问题，这一点在大直径钢丝绳、高强度纤维缆绳的张紧作业中尤为重要，能避免缆绳因扭转产生内应力，延长缆绳的使用寿命。螺纹段的长度经过匹配计算，当调节至最大行程位置时，两端螺杆仍有足够的啮合牙数，满足额定载荷下的抗剪切、抗拉脱要求，不会出现调节超程导致的构件失效。架体中部的通孔是为了穿入撬棒辅助加力设计的，在张紧大载荷索具的时候，仅靠扳手的力矩不足以达到设计张紧力，将撬棒穿入中部通孔就能获得更大的力臂，轻松完成大载荷下的张紧操作，同时这个通孔也可以作为保险销的穿装孔，

　　调节到位后穿入开口销或者细钢丝，将架体和螺杆锁止，防止作业过程中受振动、载荷波动影响出现架体转动，导致张紧力松弛。从安装边界来看，两端吊环的内孔尺寸适配标准5/8英寸卸扣的销轴直径，安装时不需要扩孔或者配做销轴，架体的最大外径尺寸经过优化，在满足结构强度的前提下尽可能缩小外轮廓，在桁架内部、线缆支架间隙等狭小安装空间里也能顺利布置，不会和周边构件发生干涉。实际选型过程中，要注意这种开式结构的拉紧构件不适合在有强腐蚀介质的环境中长期使用，因为开式结构的螺纹完全外露，腐蚀介质容易附着在螺纹牙型表面，导致螺纹锈蚀无法调节，这类场景下需要选用带封闭护筒的型号，而在常规的户外施工、厂房内吊装、临时索具搭建场景里，开式结构的维护便利性、

　　调节直观性优势就非常明显，日常维护只需要定期在螺纹表面涂抹润滑脂，就能保证调节顺畅，不需要拆解护筒清理内部杂物。在三维建模过程中，要重点还原两端螺纹的旋向差异，以及架体六方结构的对边尺寸、中部通孔的位置精度，还有两端吊环的过渡圆角，这些细节直接影响后续工程出图的尺寸准确性，也能为后续的有限元强度校核提供准确的模型基础，避免因模型细节缺失导致的仿真计算偏差。很多新手建模时容易忽略螺纹旋向的问题，把两端螺纹做成同旋向，这样的模型导入装配体后做运动仿真时，就会出现转动架体时两端吊环同向移动的错误，完全不符合实际产品的运动逻辑，另外架体和螺杆的配合间隙也要按照实际公差要求设置，不能做成零间隙的过盈配合，否则在做装配干涉检查时会出现误报，也不符合实际产品的装配要求。
