手动螺旋连杆式夹紧工装结构设计

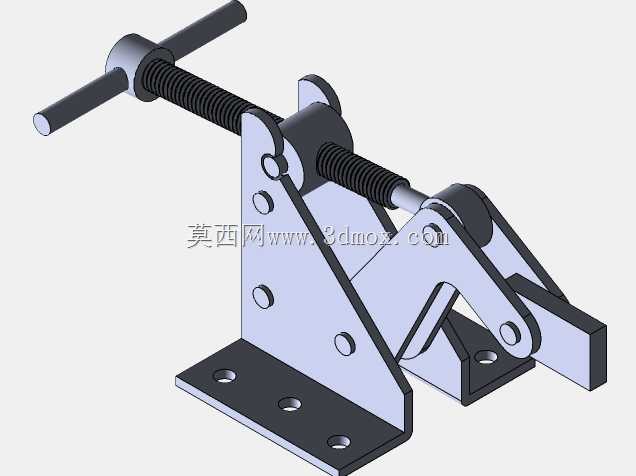

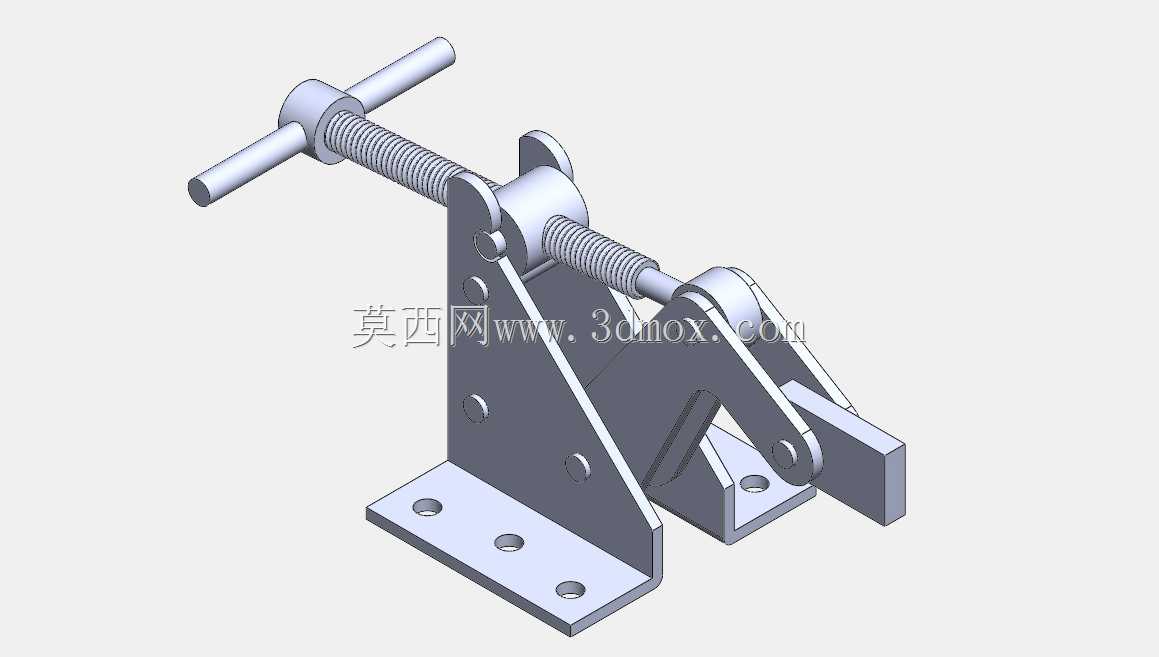

　　在机加工工位的工件装夹、装配线的部件定位、焊接工位的母材固定这类需要频繁手动锁紧、松开工件的场景里，这类手动螺旋连杆夹紧结构的实用性非常突出，相比纯螺旋直接顶紧的结构，它通过连杆的力放大效应，能在较小的手轮输入力矩下获得足够的夹紧力，同时连杆机构的死点特性可以保证夹紧状态下不会因为工件的振动、反作用力出现自行松脱的问题，可靠性比单纯的螺旋顶紧结构高不少。从结构组成来看，整套装置分为底座支撑单元、螺旋驱动单元、连杆传动单元、压头执行单元四个部分，底座采用带安装孔的板式结构，四个沉头安装孔分布在底座的四个角位，安装时可以通过螺栓直接固定在工装台、T型槽平台或者专用工位架上，安装边界的孔位间距适配常规的工装平台孔系，

　　不需要额外做转接板就能完成固定，底座的立板部分做了加厚处理，用来承载螺旋传动和连杆铰接的全部载荷，立板上的铰接孔都做了同轴度公差约束，避免连杆运动时出现卡滞。螺旋驱动部分采用T型传动螺纹，相比普通三角螺纹，T型螺纹的传动效率更高，耐磨性更好，适合频繁往复旋转的手动操作场景，螺杆末端的T型手柄长度经过力臂匹配，操作人员单手握持旋转就能完成全程的夹紧和松开动作，不需要额外加力杆，操作力度符合工位人机工程要求，不会出现操作费力的问题。连杆部分采用多铰接点的肘节式结构，当夹紧行程到达终点时，连杆的两个铰接点会进入接近共线的死点位置，这时候即使螺杆上没有持续的输入扭矩，工件给压头的反作用力也会通过连杆传递到底座立板上，不会推动螺杆反转松脱，

　　这也是这类夹紧结构最核心的设计优势，在有振动的焊接、磨削工位上这个特性尤其重要，能避免加工过程中工件移位导致的加工报废或者安全隐患。压头部分采用方块式刚性压头，压接面做了平面度处理，和工件接触时不会出现点接触压伤工件表面的问题，针对不同的工件外形，也可以在压头位置更换橡胶垫、V型块等适配接头，拓展装夹的适用范围。设计这套结构的时候，首先要核算的是夹紧力需求，根据工位常见的工件加工反力，倒推螺旋副的传动比、连杆的力放大倍数，确定螺杆的直径、螺距以及连杆的长度比例，同时要保证死点位置的过盈量控制在合理范围，过盈量太小会导致锁止不可靠，过盈量太大会导致松开的时候需要额外施加很大的力，操作手感变差。其次要考虑运动行程，

　　压头的开合距离要适配工位上常见工件的厚度范围，保证不需要额外垫垫块就能完成大部分工件的装夹，减少工位辅助操作的时间。另外所有铰接位置都设计了销轴的润滑间隙，长期使用时可以定期加注润滑脂，减少铰接点的磨损，延长整套工装的使用寿命，销轴两端采用卡圈限位，避免运动过程中销轴脱出导致结构失效。从安装尺寸来看，底座的整体长宽尺寸控制在小型工装的适配范围内，不会占用过多的工作台面空间，整体高度也适配常规工位的操作高度，操作人员站在工位前不需要抬手或者弯腰就能操作手柄，符合工位作业的人机要求。在实际使用中，这类夹紧结构不需要外接气源、电源，完全靠手动操作，适合没有动力源的野外维修工位、临时装配工位，或者是不适合布置气动、液压管路的小型加工工位，相比气动夹紧夹具它没有气源管路的牵绊，布置更灵活，相比液压夹紧夹具它没有漏油的风险，维护成本更低，整体结构的零件全部采用常规的机加工工艺就能制作，没有复杂的曲面或者特殊工艺要求，加工成本低，备件更换方便，非常适合中小批量生产的工位做通用装夹使用。结构上所有的受力部件都做了应力集中的规避处理，立板和底座的连接位置做了圆角过渡，避免长期受载出现焊缝开裂或者板材断裂的问题，螺杆的端部和连杆的连接位置采用铰接结构，允许螺杆在驱动过程中有微小的角度摆动，补偿加工和装配带来的位置误差，避免螺杆出现别劲、卡滞的问题。
