手动杠杆式通用液压控制阀结构设计

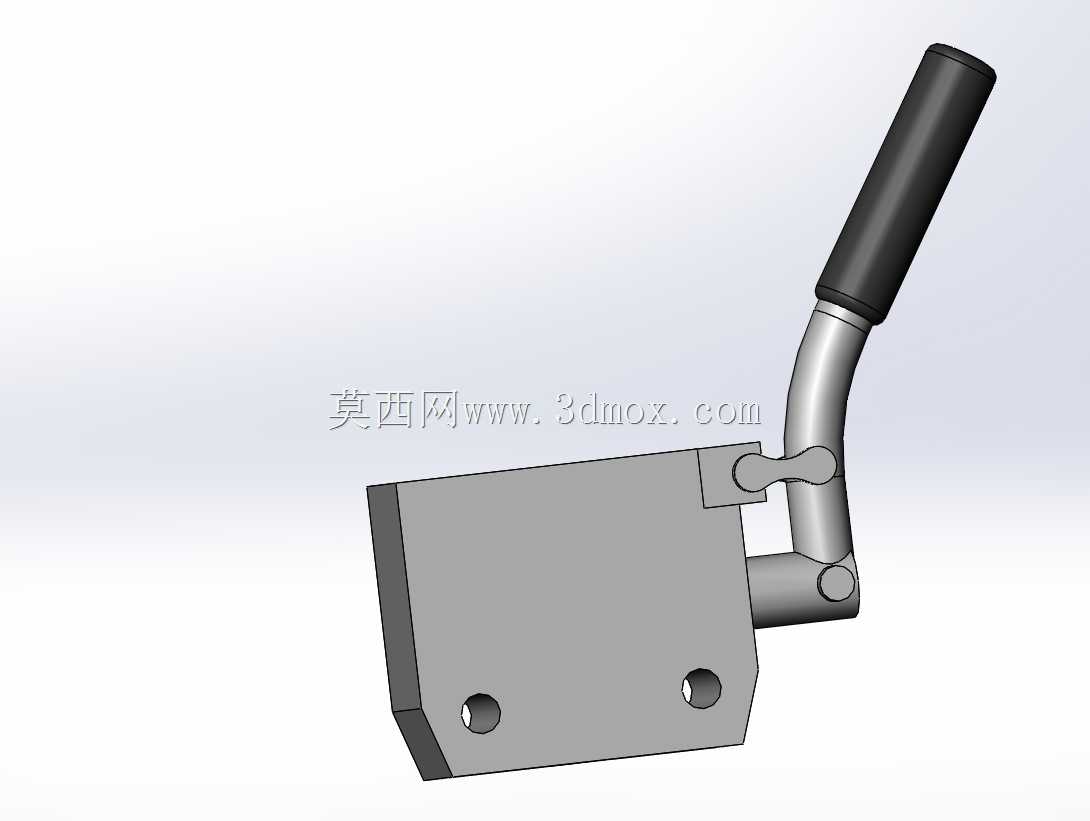

　　在中小型液压站、移动式液压机具、小型工程机械的辅助油路控制场景中，这类手动杠杆式液压阀是非常常见的控制元件，它不需要接入电控信号，完全依靠操作人员扳动手柄完成油路通断或者流向切换，在无外接电源的野外作业场景、需要人工介入微调执行机构动作的工位上，这类阀的可靠性远高于电控类阀件，不会因为电磁线圈烧毁、信号干扰出现误动作。从结构设计来看，这款阀采用块状集成式阀体设计，阀体本身为方正的金属切削加工件，两个安装孔直接开设在阀体正面，安装时可以直接通过螺栓穿过孔位将阀固定在液压站阀块安装面或者设备支架上，不需要额外设计转接安装板，安装边界清晰，阀体的进出油口可以根据实际布管需求在阀体侧面加工，适配不同的管路走向。操作端采用弯管式杠杆手柄结构，

　　手柄外层包裹防滑绝缘套，操作人员握持时不会因为金属表面沾附液压油出现打滑，手柄与阀体之间通过铰接销轴连接，扳动手柄时的力矩经过杠杆放大，不需要施加很大的握力就能推动阀芯完成换向，操作行程控制在人手扳动的舒适范围内，不会出现行程过大需要手臂大幅移动的情况，长时间操作也不容易产生疲劳。设计这类阀的时候，首先要考虑的是阀芯与阀体孔的配合间隙，间隙过大会出现内泄量超标，导致执行机构出现掉压、溜动的问题，间隙过小则会出现阀芯卡滞，扳动手柄时阻力过大，甚至在油温升高阀体膨胀后出现阀芯抱死的情况，因此建模时需要严格控制配合公差，同时在阀芯与手柄的连接位置设计间隙补偿结构，抵消加工误差带来的传动卡滞问题。手柄的弯曲角度是经过实际操作验证的，

　　当阀安装在垂直立面时，手柄自然下垂的位置对应中位机能，向上扳动和向下扳动分别对应两个工作位，操作时手腕不需要过度弯折，符合人体工程学的操作角度。阀体上的两个安装孔中心距按照通用液压阀的安装尺寸规范设计，可以直接替换同规格的其他手动换向阀，不需要改动原有设备的安装孔位，互换性较强。在实际应用中，这类阀常用来控制小型液压油缸的伸缩、液压马达的正反转，比如在小型升降平台、手动液压叉车、便携式液压冲孔机具上，都能看到这类阀的应用，它的结构简单，故障点少，日常维护只需要定期检查铰接位置的销轴磨损情况、更换阀端的密封件就能长期稳定工作。建模过程中，需要重点还原手柄的铰接运动关系，确保扳动手柄时，阀芯的行程与实际产品一致，

　　同时要体现出阀体的加工工艺特征，比如安装孔的倒角、阀体表面的切削纹理、手柄防滑套的表面纹路，让模型在装配验证、产品展示时都能达到足够的写实度。另外，这类阀的手柄长度设计也经过力矩核算，在系统额定工作压力下，手柄端部的操作力控制在普通人可以轻松操作的范围内，不会因为压力过高导致操作力过大，同时手柄的强度也经过校核，在最大操作力下不会出现弯曲变形，铰接销轴的抗剪切强度也满足反复扳动的疲劳寿命要求，避免长期使用后出现销轴断裂、手柄脱落的问题。在油路设计上，这类阀的中位机能可以根据实际使用需求选择，常用的有O型、M型等中位机能，适配不同的保压、卸荷需求，建模时可以根据不同的机能调整阀芯的台肩结构，不需要改动阀体的外部安装尺寸，实现同阀体适配多种机能的设计目标，减少加工时的工装种类，降低生产制造成本。
