内螺纹连接旋启式止回阀结构设计

　　在民用给排水、小型液压站、压缩空气支路这类公称通径不大的管路系统里，止回阀的存在感一直很强，它不需要人工操作，全靠介质自身的流动状态实现通断控制，核心作用就是避免管路里的介质反向倒流，保护上游的泵、仪表等设备不会因为水锤或者反向冲击出现损坏。这次做的这款内螺纹连接的止回阀，走的是旋启式结构路线，和升降式止回阀比起来，它对介质里的微小杂质容忍度更高，流阻也更小，适合用在介质流速不算特别高、流向需要严格管控的支路管段。

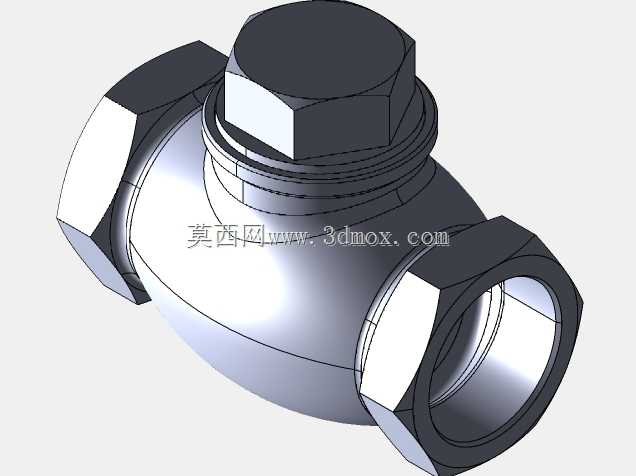

　　从结构设计逻辑来看，整个阀体采用的是一体式铸造后精加工的思路，主体外形是中间鼓、两端收的腰鼓形结构，中间的腔体预留了足够的摆幅空间，让内部的阀瓣可以绕着固定销轴完成0到90度的开合动作。两端的连接端加工成标准内螺纹结构，这种连接方式的优势很明显，在小通径管路上安装的时候不需要额外焊接法兰，直接和带外螺纹的管路端头拧紧就能完成固定，安装效率高，后期拆检维护也方便，适合空间比较局促的管路布设场景。顶部的六角形阀盖是和阀体通过螺纹配合压紧密封的，阀盖和阀体的结合面预留了密封垫片的安装槽，装配的时候只要在槽内放入适配材质的密封垫，拧紧阀盖就能保证中腔的密封性能，不会出现介质外漏的问题，后期需要检修内部阀瓣或者更换密封件的时候，只要拧开顶部阀盖就能操作，不需要把整个阀门从管路上拆下来，维护成本很低。

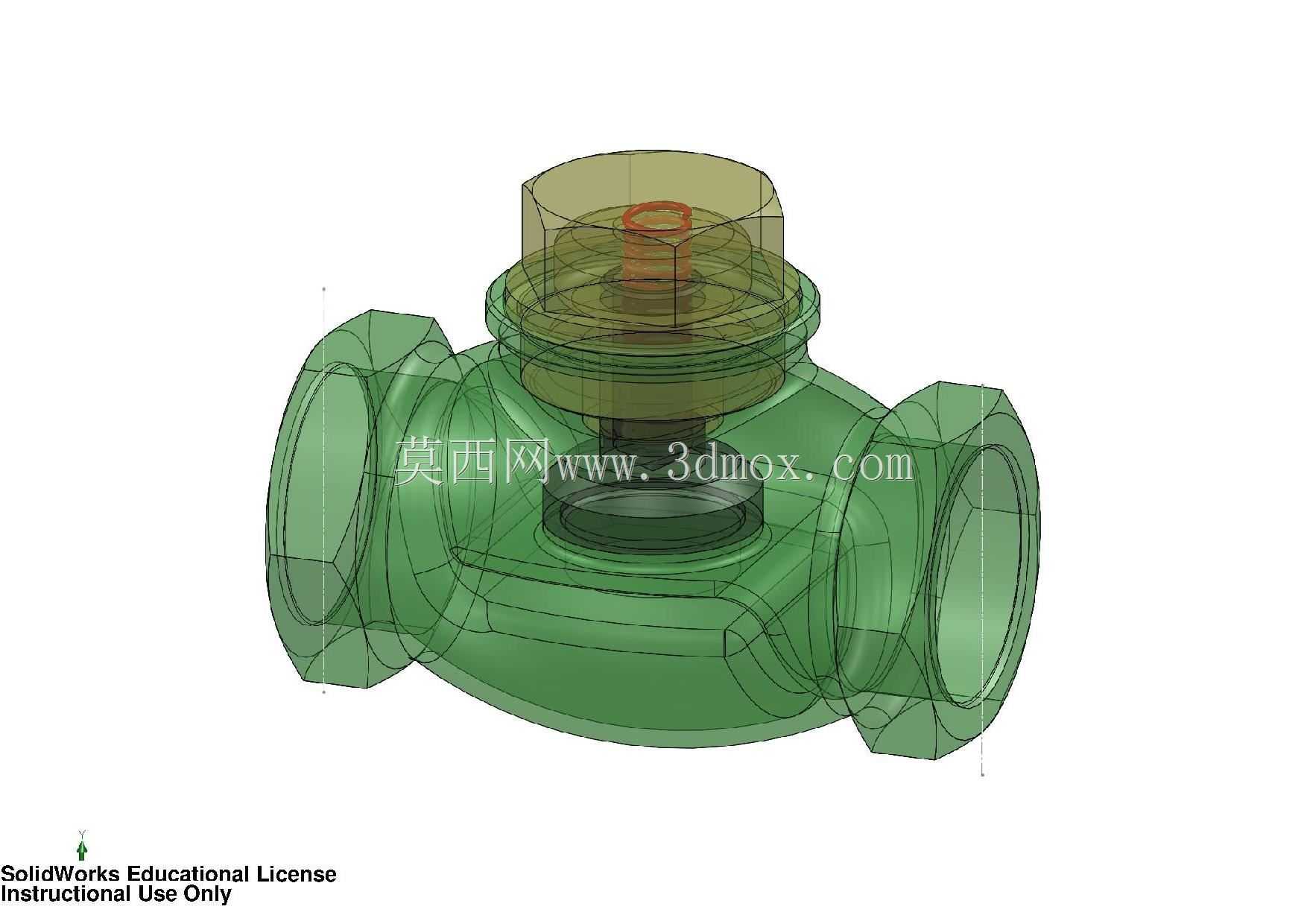

　　做三维建模的时候，首先要卡准的是安装边界尺寸：两端螺纹的同轴度必须控制在合理公差范围内，不然安装的时候会出现螺纹别劲、密封不严的问题；阀体两端六角结构的对边尺寸要符合标准紧固件的操作空间要求，保证安装的时候普通活动扳手或者开口扳手就能卡紧施力，不会因为对边尺寸设计不合理导致扳手打滑，刮伤阀体表面。内部流道的设计要做平滑过渡，不能有突兀的直角台阶，不然会加大介质流动的阻力，还容易在台阶位置积存介质里的杂质，时间长了会影响阀瓣的正常闭合。阀瓣的摆轴位置设计在流道中心线偏上的位置，这种偏心设计能让阀瓣在介质正向流动的时候被顺畅冲开，在介质停止流动或者反向流动的时候，能依靠自身重力加上反向介质的压力快速贴合密封面，切断倒流路径，密封面的倾斜角度经过反复校核，保证阀瓣闭合的时候能完全覆盖通径截面，不会出现密封面错位导致的内漏问题。

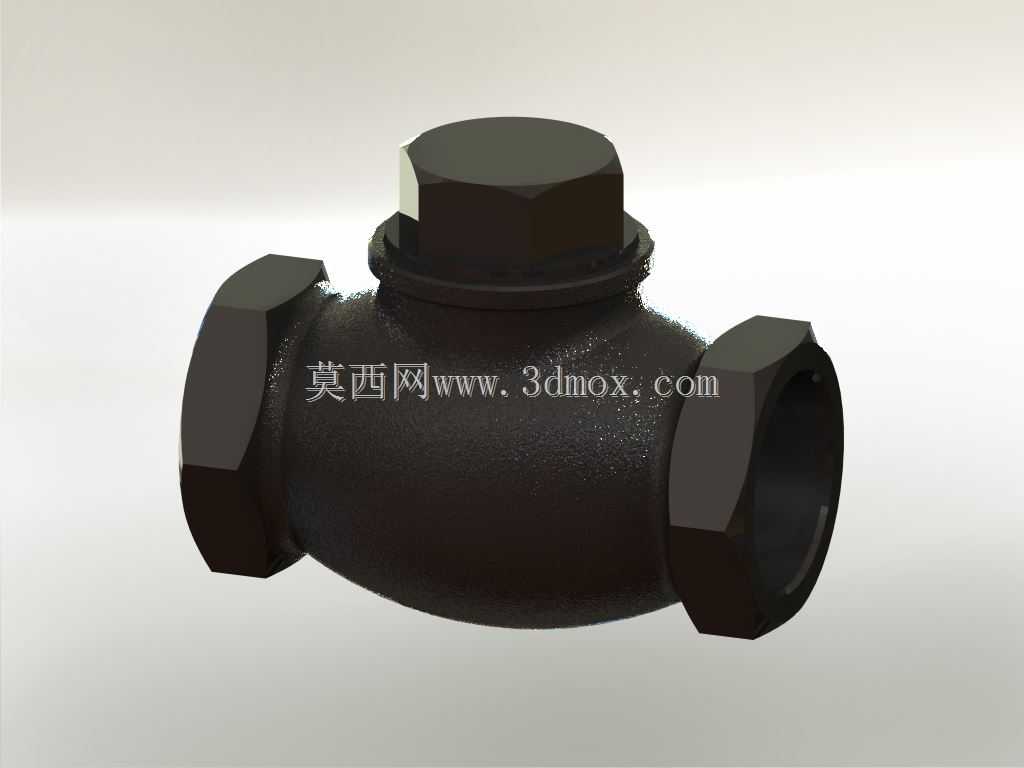

　　实际选型应用的时候，这款阀门适合水平安装在管路上，安装的时候要注意阀体上标注的流向箭头和管路介质流向保持一致，如果装反了会直接截断介质通路，影响整个系统的正常运行。阀体材质默认选用的是铸铁材质，表面做发黑处理，防锈能力强，也能适配常规水、低压油品、压缩空气等常见介质，如果是用在有腐蚀性的介质场景，只需要更换阀体和密封件的材质，整体结构不需要做大幅改动，结构通用性很强。和法兰连接的止回阀比起来，这款内螺纹结构的阀门整体重量更轻，外形尺寸更紧凑，在小通径的民用管路、小型设备内部油路、气动系统支路上的适配性更好，不会占用过多的安装空间。建模过程中所有配合面都预留了合理的加工公差，螺纹特征按照标准管螺纹参数绘制，密封槽的尺寸和深度也符合常用密封垫片的规格，不管是用来做结构演示、装配干涉检查，还是后续导出工程图做加工参考，都能直接使用，不需要再做额外的结构调整。
