箕斗装料用钢丝绳卷扬提升设备结构

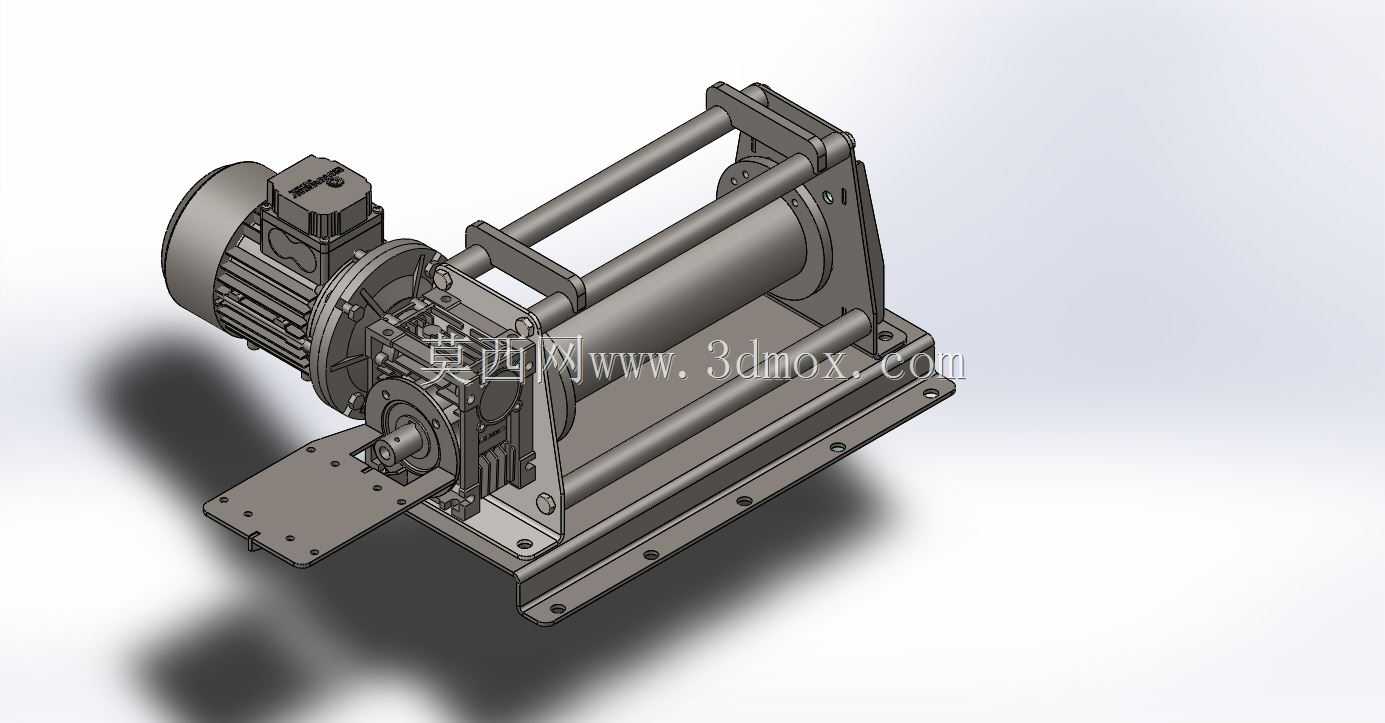

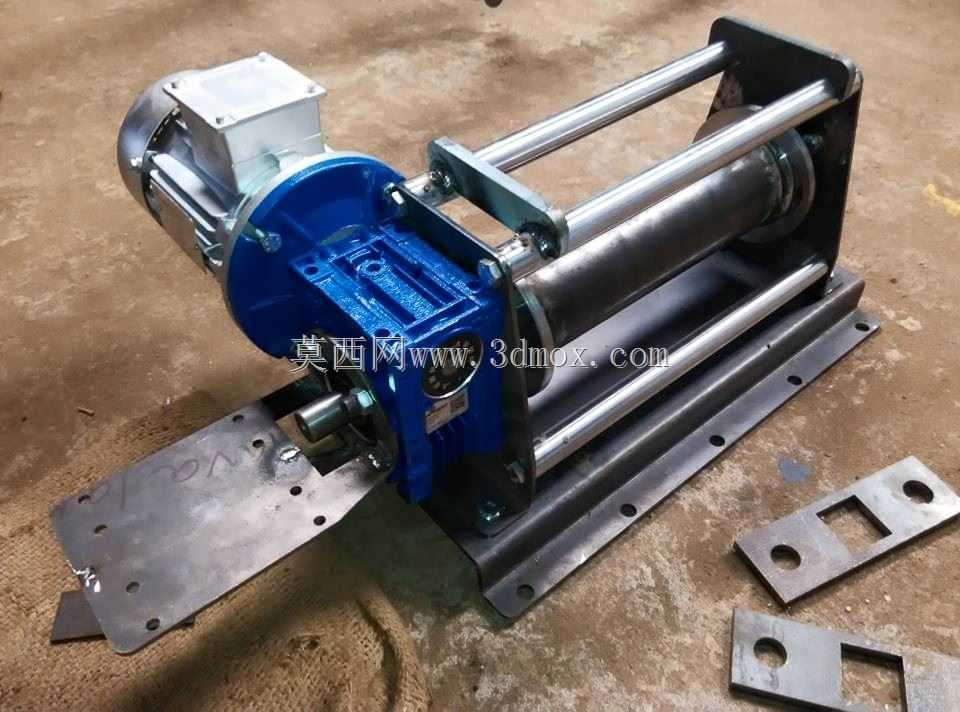

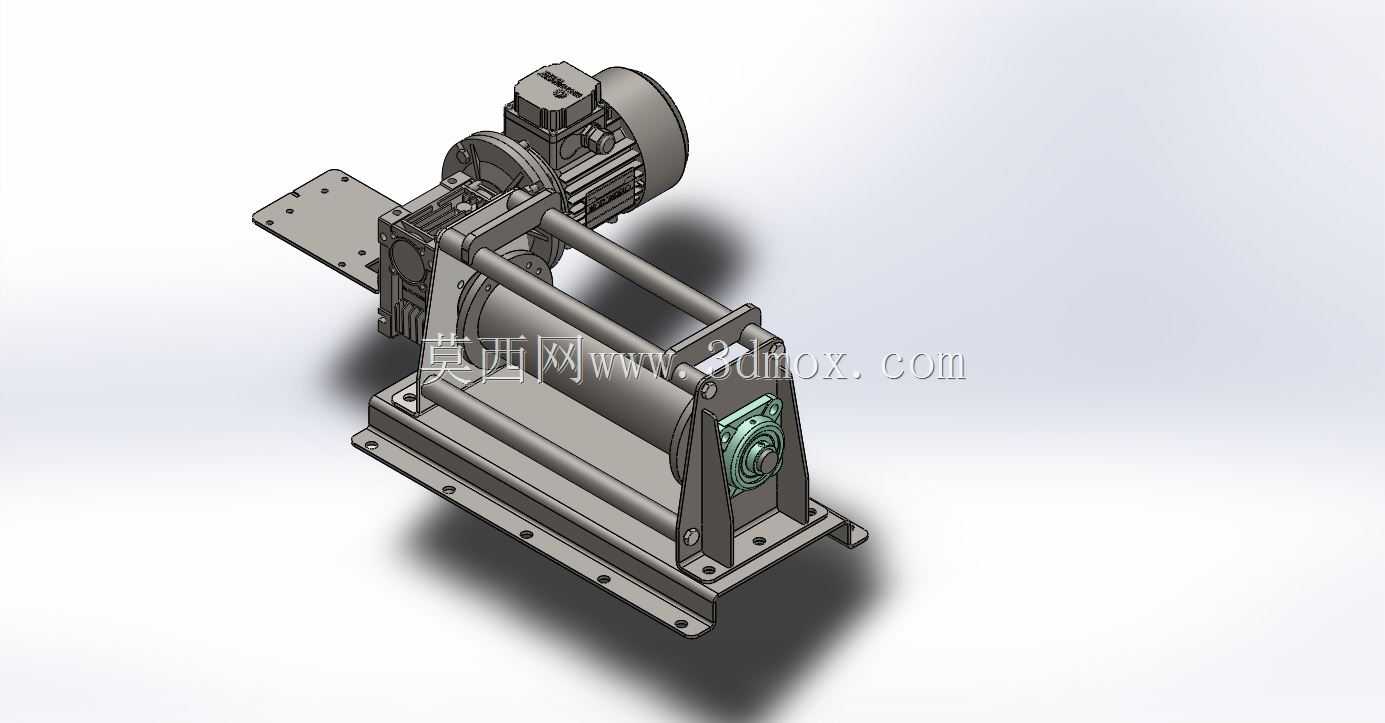

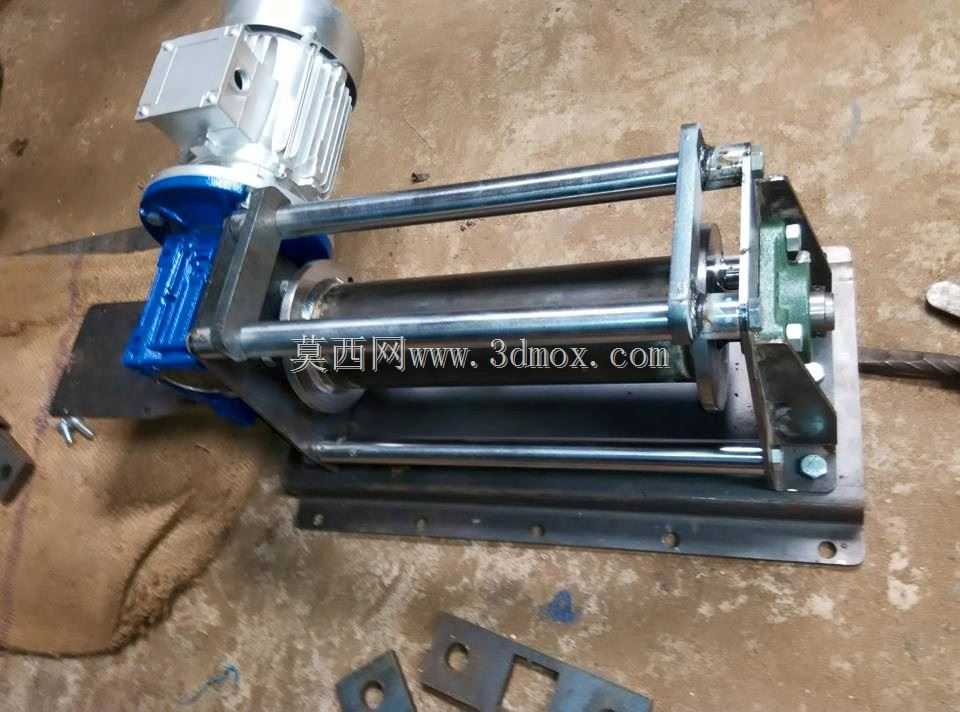

　　在矿山、建材、散料加工的生产场景中，箕斗作为垂直或小倾角输送散状物料的核心载具，其配套的绳索提升设备直接决定了上料环节的运行稳定性与载荷承载能力，这套钢丝绳卷扬提升结构正是针对箕斗装料工况做的定向结构设计，区别于通用起重卷扬，其结构布局完全匹配箕斗的运行轨迹与装料时的瞬时载荷波动。从实际工况适配来看，该设备采用卧式同轴布局，驱动端与卷筒通过减速机构直连，省去了额外的链轮、皮带传动环节，可有效降低箕斗装料时冲击载荷带来的传动打滑风险，驱动单元的安装法兰与减速箱体一体加工，保证了输出轴与卷筒主轴的同轴度，避免长期重载运行下的轴系偏磨问题。卷筒部分采用两端带挡边的光面卷筒设计，绳槽预留了足够的钢丝绳缠绕层数空间，

　　可根据实际提升高度匹配对应直径的钢丝绳，卷筒两侧的支撑轴承座采用加厚安装板与底架连接，可承受箕斗满载启动时的径向拉力与轴向窜动力，底架上的长条形安装孔可适配不同基础的预埋螺栓间距，降低现场安装的对位难度。从功能特性上看，该结构自带的制动模块集成在驱动端与减速机构的连接位置，可在断电或载荷超限状态下即时锁止输出轴，防止箕斗出现溜车下坠风险，设备的整体安装边界紧凑，驱动端到卷筒末端的轴向尺寸控制合理，可直接安装在井架顶端的窄小平台或料仓旁的上料工位，不需要额外拓展安装空间。设计过程中优先考虑了散料工况的防护需求，减速箱体与驱动电机的连接位置做了密封凸台结构，可阻挡装料过程中扬起的粉尘进入传动腔，卷筒下方预留的排屑间隙可避免散落的矿渣、

　　砂石卡入钢丝绳与卷筒的间隙中，减少钢丝绳的异常磨损。在结构受力层面，底架采用折弯钢板拼焊结构，受力集中的轴承座安装位置额外加焊了加强筋板，可将卷筒传递的载荷均匀分散到底架的各个安装支脚，避免局部应力集中导致的底架变形，两侧的导向架结构可限制钢丝绳的出绳偏角，保证钢丝绳在缠绕过程中始终对齐卷筒中心，减少跳绳、乱绳的故障概率。针对箕斗装料时的偏载问题，该结构的卷筒支撑采用双列滚子轴承配置，相比普通深沟球轴承可承受更大的径向载荷与一定的偏载力矩，即使箕斗在装料过程中出现物料偏载导致的钢丝绳拉力偏移，轴承结构也能稳定承载，不会出现卡滞或过早失效。设备的出绳方向可根据现场安装需求调整，既可以适配垂直提升的井架布局，

　　也能适配倾斜上料的斜坡道场景，安装时只需要调整底架的固定角度，不需要改动设备本身的传动结构，适配性较强。从日常维护的角度，该结构的注油点都设置在设备外侧易操作的位置，轴承座、减速箱体的注油嘴都预留了足够的操作空间，不需要拆解外部护罩即可完成日常润滑保养，制动模块的调整间隙也可通过外部的调节螺母直接操作，大幅降低了现场维护的工作量。在实际选型匹配时，可根据箕斗的额定载重、提升速度、提升高度对应调整驱动电机的功率、减速机构的速比以及卷筒的容绳量，该基础结构的模块化程度较高，更换对应模块即可适配不同参数的上料需求，不需要重新设计整体底架与支撑结构，可有效缩短非标设备的设计周期。
