射芯机配套立式辗轮混砂设备结构设计

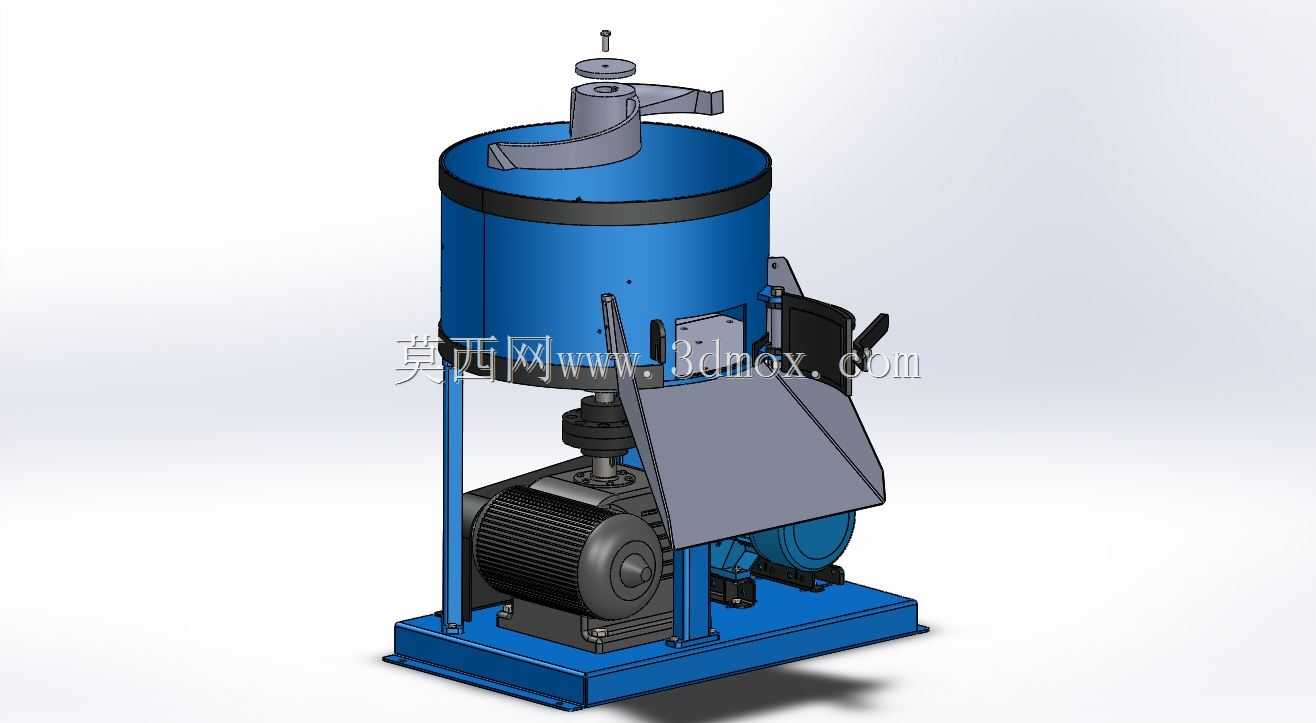

　　在铸造车间制芯工段的现场布局里，这类混砂设备通常紧邻射芯机工位布置，核心承担射芯前覆膜砂或树脂自硬砂的混制工序，避免混制完成的型砂长距离输送出现粘结、流动性下降的问题，直接对接射芯机的砂料供给需求，适配小批量多批次的砂芯生产节奏，无需配置大容量储砂仓，减少砂料在存储环节的性能损耗。设备整体采用立式单桶结构设计，上部的圆柱形混砂桶为核心作业腔体，桶壁采用加厚钢板卷制焊接成型，内壁预留耐磨衬板的安装定位槽，可根据磨耗情况快速更换衬板，降低长期使用的维护成本；桶体下部设置倾斜式卸料闸门，通过侧边的手动扳杆控制启闭，卸料口的倾斜角度经过反复校核，混制完成的砂料可依靠自重完全排出，桶内无残留砂料堆积死角，避免不同批次砂料混掺影响配比精度。

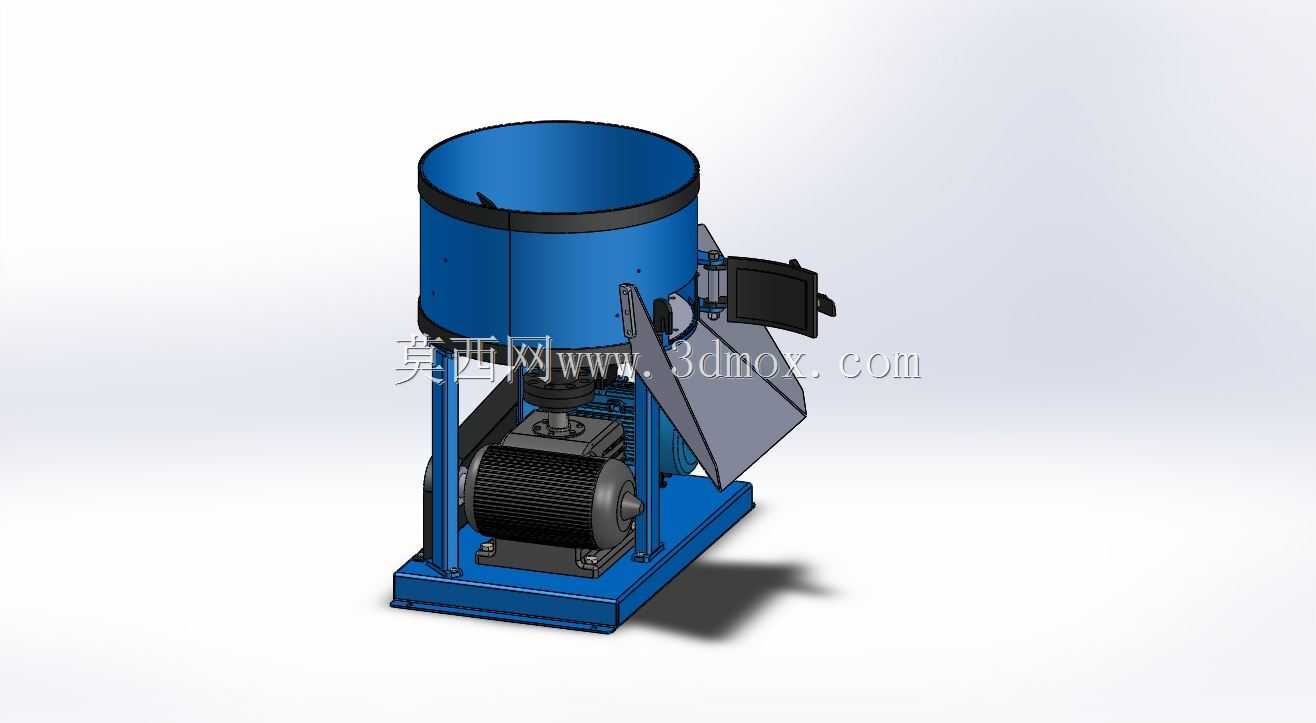

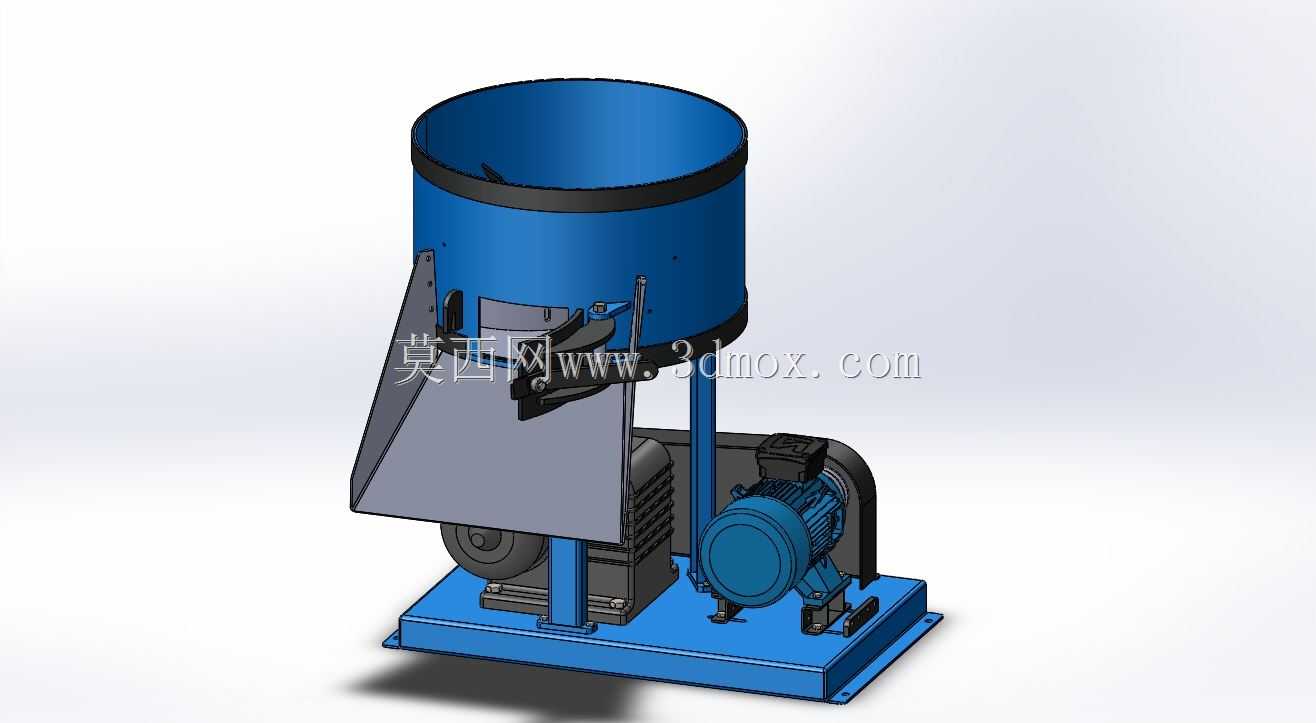

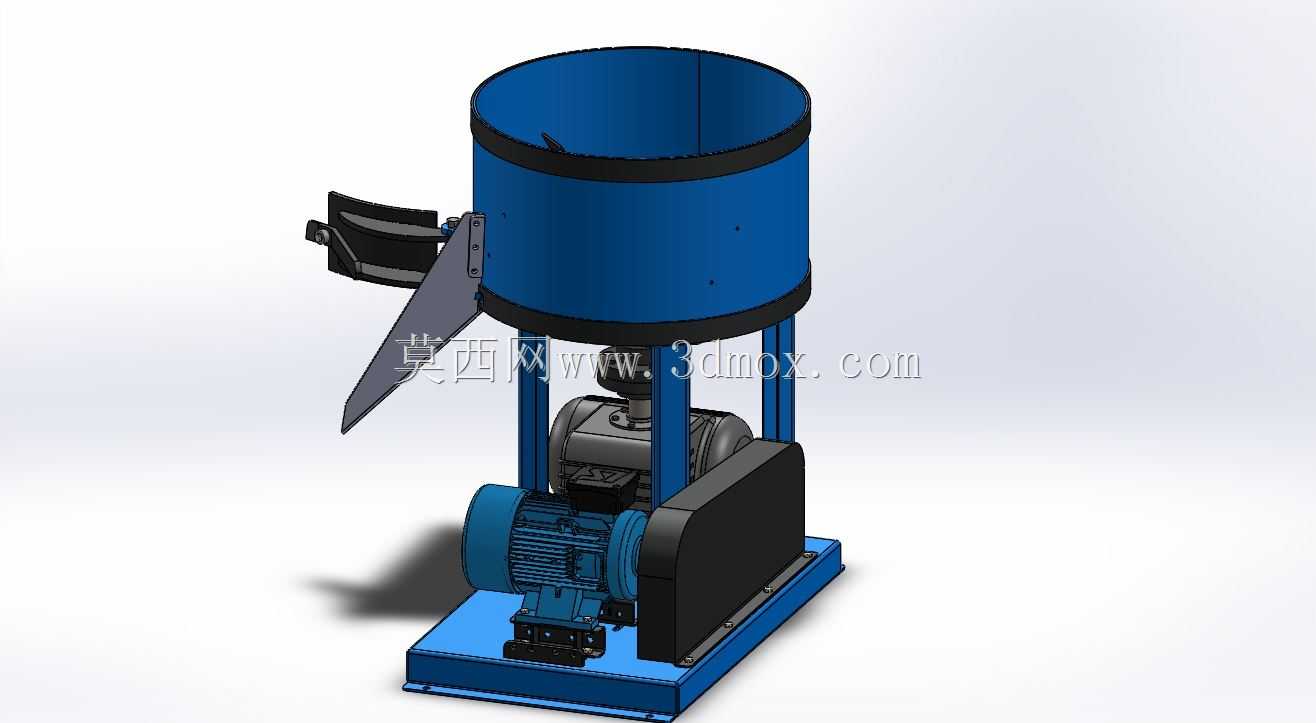

　　传动系统采用电机带轮减速的布局形式，驱动电机卧式安装在设备底座的侧方，通过V带连接减速机构带动桶内的辗轮与刮板同步运转，带传动结构可在砂料中混入硬质异物时起到过载缓冲作用，避免刚性传动导致的电机烧毁或主轴变形；底座采用型钢焊接框架结构，底部预留四个地脚螺栓安装孔，可直接固定在车间混凝土地面上，安装时需保证底座平面的水平度偏差不超过0.5mm/m，防止运转过程中出现异常振动。辗轮与刮板的安装位置经过运动仿真校核，辗轮在公转的同时可绕自身轴自转，对桶内砂料产生碾压、搓揉作用，将粘结的砂团打散，同时保证粘结剂均匀包裹在砂粒表面；刮板与桶壁、桶底的间隙控制在3-5mm，既可以将粘附在壁面的砂料刮下参与混制，又不会与壁面产生刚性摩擦，

　　刮板采用耐磨合金材质制作，磨损后可单独更换。设备的侧边设置有观察与检修口，日常生产时可通过观察口查看桶内砂料的混制状态，检修时可打开检修口对内部的辗轮、刮板进行调整或更换，无需整体拆卸桶体；电机外侧设置有半封闭的安全防护罩，防止运转过程中人员误触转动部件，同时避免砂料飞溅进入带轮传动区域。从安装边界来看，设备整体占地尺寸约为1200mm×800mm，混砂桶顶部距地面高度约1600mm，卸料口距地面高度约600mm，可直接配套标准高度的砂料接料斗使用，安装时需在设备侧方预留不小于500mm的操作与维护空间，满足闸门操作、检修门开启的空间需求；设备的进料口设置在桶体顶部，可配套小型提升机或人工加料平台使用，

　　单次混砂容量适配单台射芯机1-2小时的用砂量，避免单次混制量过大导致砂料提前固化。在结构设计过程中，针对混砂作业时的振动问题，对主轴的支撑结构做了强化设计，采用上下双圆锥滚子轴承的支撑形式，可同时承受径向力与轴向力，轴承座设置有密封结构，防止砂料进入轴承内部造成磨损；桶体与底座之间采用螺栓刚性连接，连接位置设置有加强筋板，提升整体结构的刚性，满负荷运转时桶体的径向跳动量不超过1mm，保证辗轮与刮板的间隙稳定。这类设备的结构设计没有冗余的复杂功能，所有结构都围绕砂料混制的核心需求展开，没有多余的装饰性结构，所有外露部件都做了圆角处理，避免生产过程中人员磕碰受伤；电气控制部分可根据需求配套启停开关与过载保护装置，安装在设备侧方的操作高度位置，操作人员无需弯腰即可完成设备的启停操作。
