双夹片式铰接轴承承载结构设计

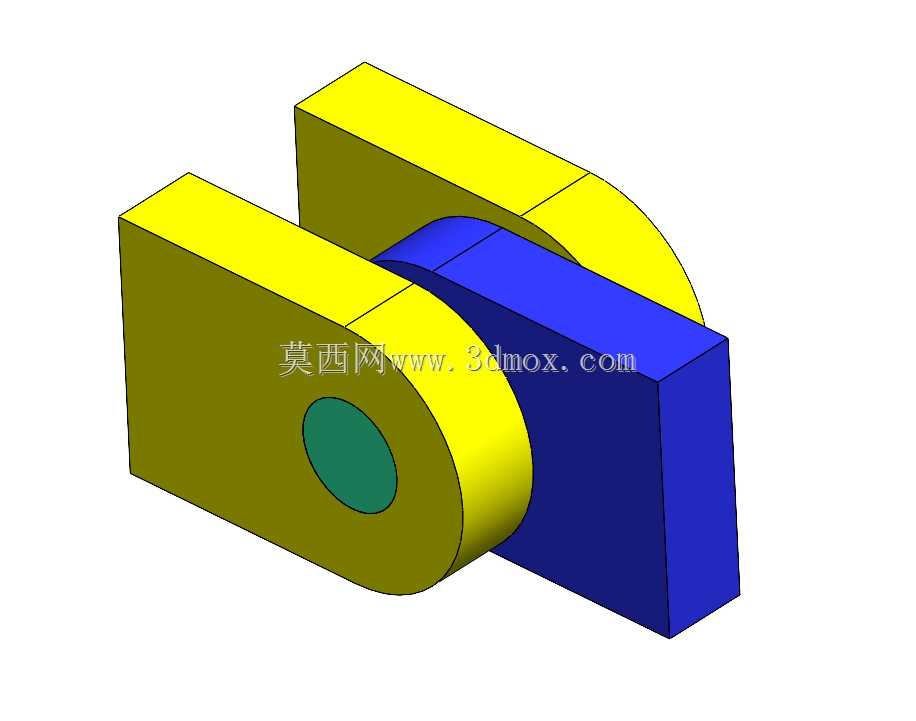

　　在重载铰接传动场景中，这类双夹片式轴承承载结构的应用覆盖了从工程机械动臂连接、输送线张紧轮支座到自动化设备摆臂铰接点的多个工况，核心作用是为旋转副提供稳定的径向与轴向承载支撑，同时抵消传动过程中产生的偏载力矩，避免轴件因交变载荷出现弯曲疲劳失效。从实际工况适配来看，这类结构常被用在存在往复摆动、载荷方向周期性变化的连接位置，比如小型工程机械的铲斗连杆铰接处、物流分拣设备的摆轮模组支撑位，相比一体式轴承座，双夹片的结构形式能在有限安装空间内获得更大的支撑跨距，降低轴件的受力弯矩，同等载荷下可选用直径更小的轴件，压缩整体结构的占用空间。

　　设计过程中首先要匹配安装边界的约束：夹片的圆弧段内径与配套轴承外圈采用过渡配合，配合公差控制在H7/k6区间，既保证轴承外圈不会在工作中出现相对转动，也能方便后期维护时的轴承拆卸更换；夹片侧面的同轴度公差需要控制在0.02mm以内，避免安装后轴承内外圈出现偏斜，导致滚动体受力不均提前磨损。两侧夹片的平行度公差同样需要严格管控，若平行度超差，装配后会对轴承外圈产生额外的夹紧力矩，大幅提升轴承的运转阻力，甚至出现卡滞问题。中间的连接块部分承担了两侧夹片的定位与载荷传递作用，其厚度需要根据额定承载载荷计算确定，通常按照材料屈服强度的1/5作为安全系数校核，保证在峰值冲击载荷下不会出现塑性变形；连接块与两侧夹片的连接位置采用圆角过渡，避免应力集中导致的结构断裂，圆角半径一般不小于连接位置壁厚的1/4。

　　从安装适配角度看，夹片端部的安装孔用于穿设固定螺栓，孔位的中心距需要匹配安装基座的预留孔位，孔与螺栓的间隙控制在0.2-0.5mm之间，既方便装配时的对位调整，也不会因为间隙过大导致工作中结构出现窜动。结构整体的外形轮廓做了倒角处理，所有锐边倒钝为R1-R2的圆角，避免装配过程中划伤操作人员，也减少应力集中点。在载荷传递路径上，外部载荷通过中间连接块传递到两侧夹片，再均匀分散到两个轴承的外圈，最终通过轴承滚动体传递到芯轴上，这种双支撑的载荷分配方式相比单支撑结构，能将单个轴承承受的径向载荷降低40%左右，大幅提升轴承的使用寿命，尤其适合存在冲击载荷的工况。

　　实际选型应用时，需要根据铰接点的最大摆角、额定径向载荷、工作转速来匹配对应的轴承型号，若工作环境存在粉尘、水汽，还需要在夹片外侧加装密封端盖，在轴承空腔内填充适配工况的润滑脂，延长维护周期。这类结构的设计难点在于平衡承载能力与结构紧凑性，若一味追求高承载加大夹片厚度与整体尺寸，会导致安装空间不足、整体重量上升，若尺寸设计过于单薄，又会在重载下出现变形失效；建模过程中需要提前预留轴承的安装间隙，考虑装配时的工艺性，避免出现无法装配的干涉问题，比如夹片圆弧段的深度要略大于轴承外圈的宽度，保证轴承能完全嵌入夹片内，不会出现轴向窜动。同时要考虑加工工艺性，夹片与连接块的连接面要设计为平面，方便铣削加工，减少不必要的曲面结构，降低加工成本与加工难度。
