鲍曼列管式油水冷却换热装置结构

　　在液压系统、润滑系统以及大功率工业传动单元的热管理环节，冷却装置的换热效率、安装适配性直接决定整套设备的连续运行稳定性，这款列管式油水冷却装置，正是针对闭式循环油路的散热需求开发的换热部件。从实际应用场景来看，这类冷却器常配套在液压站、船用动力单元、大型减速机润滑回路、注塑机液压系统中，承担带走油路循环过程中因摩擦、容积损耗产生的多余热量的作用，将工作油温稳定在设备允许的区间内，避免油液高温劣化、密封件加速老化、运动副间隙因热胀超差等问题。

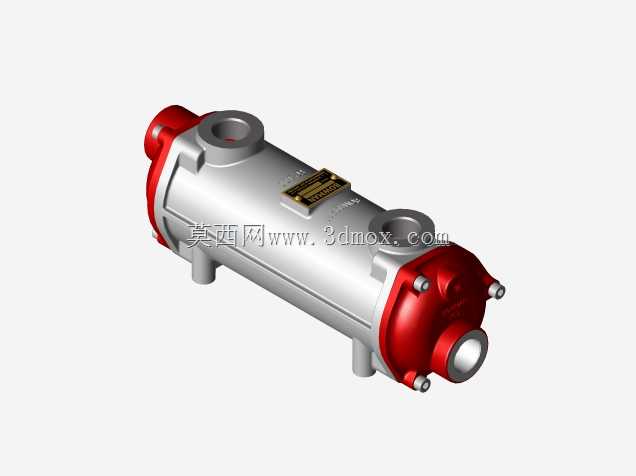

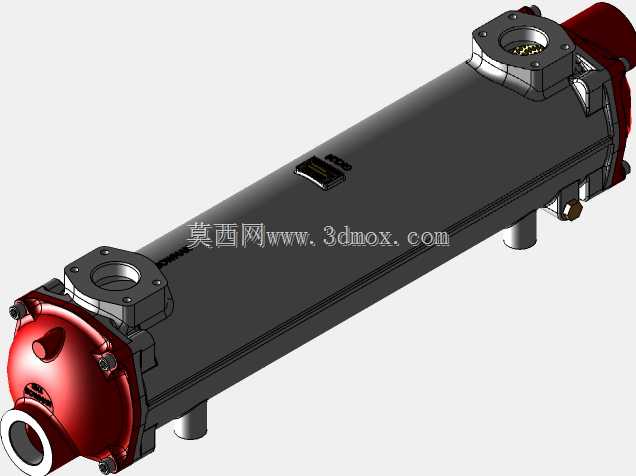

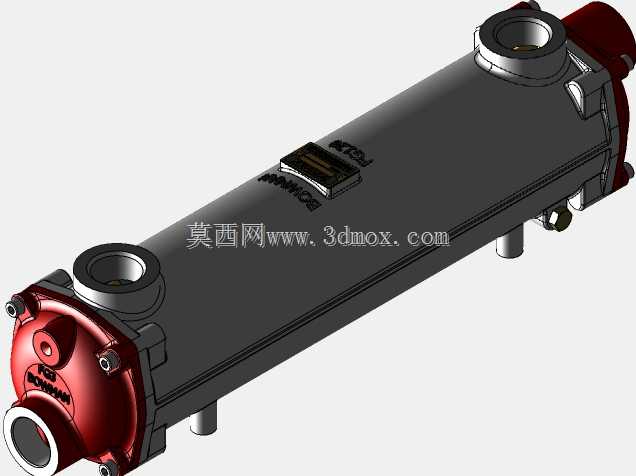

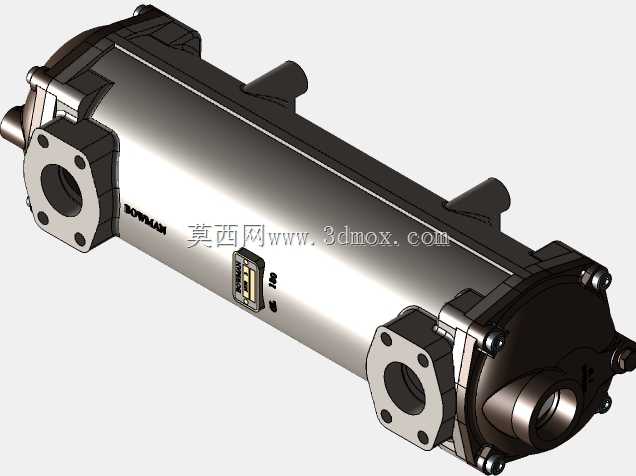

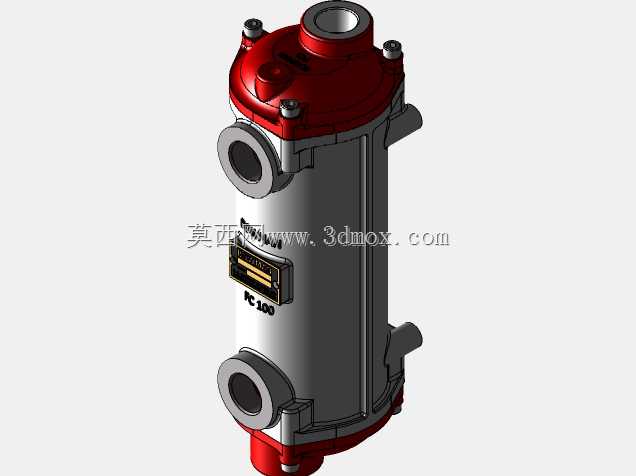

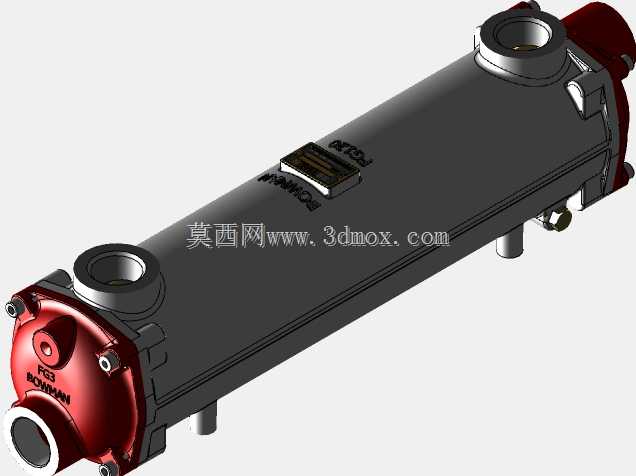

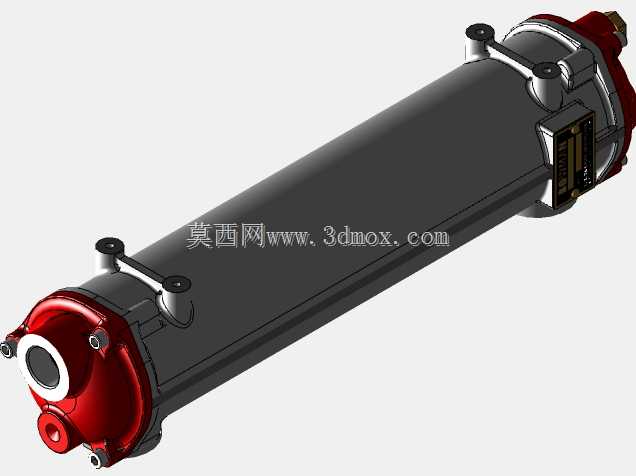

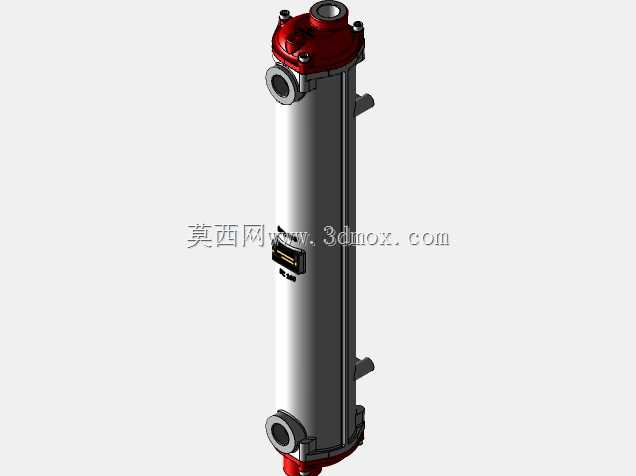

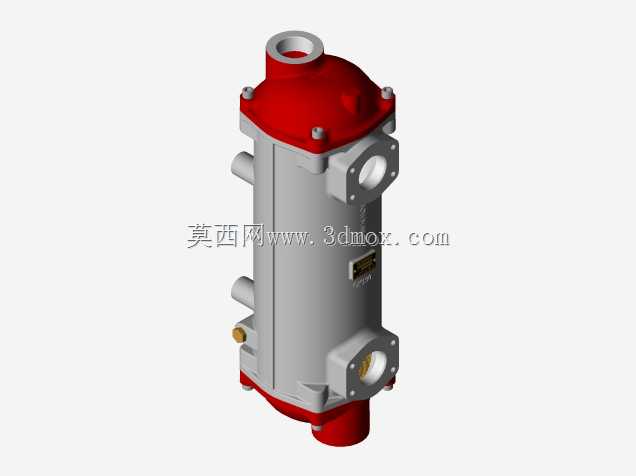

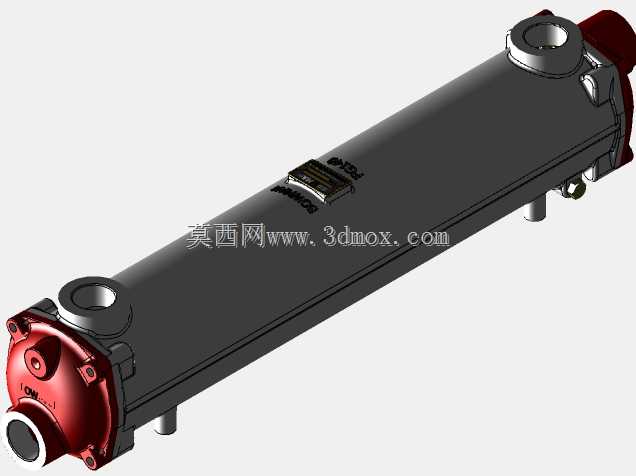

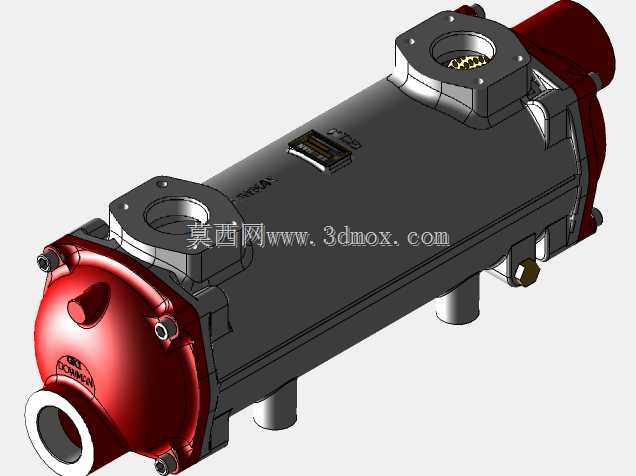

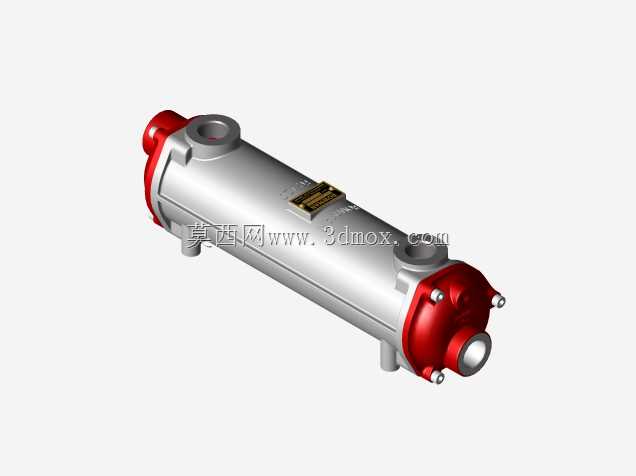

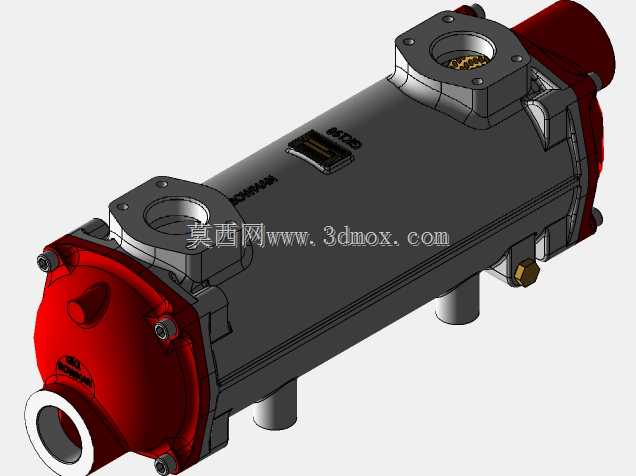

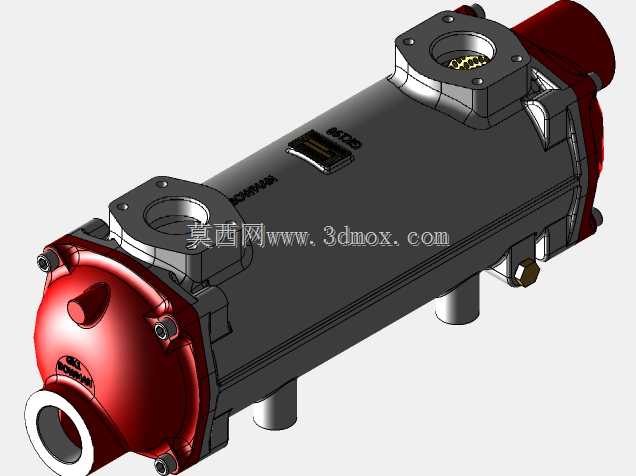

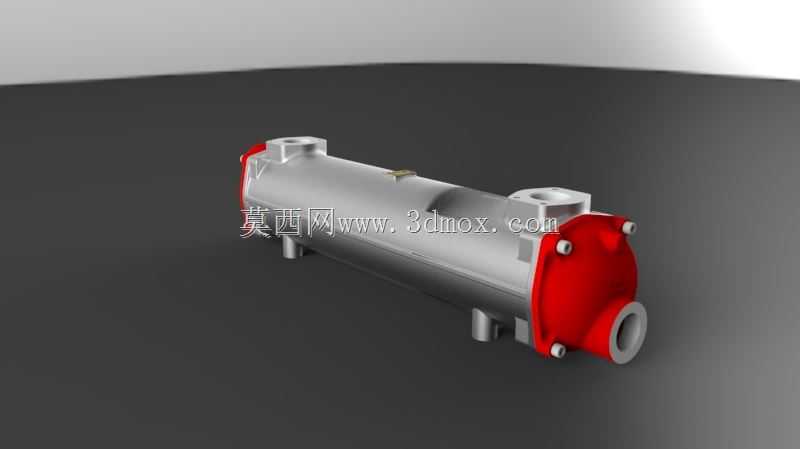

　　从结构设计思路来看，这款产品采用经典的壳管式换热架构，筒形壳体作为油侧流道，内部排布的换热管束作为水侧流道，两种介质通过管壁实现逆流换热，相比板换结构，它对水质的适应性更强，抗污堵能力更好，更适合工业现场冷却水水质波动较大的使用场景。两端的端盖采用可拆卸式结构，日常维护时可以拆开端盖清理管束内部的水垢，不需要整体拆解管路连接，大幅降低后期运维的工作量。端盖与壳体的连接采用螺栓压紧密封结构，密封面做了平面度精加工处理，配合耐油耐温的密封垫片，能够在额定工作压力下杜绝油水串腔的问题，避免冷却水污染液压油或润滑油的故障发生。

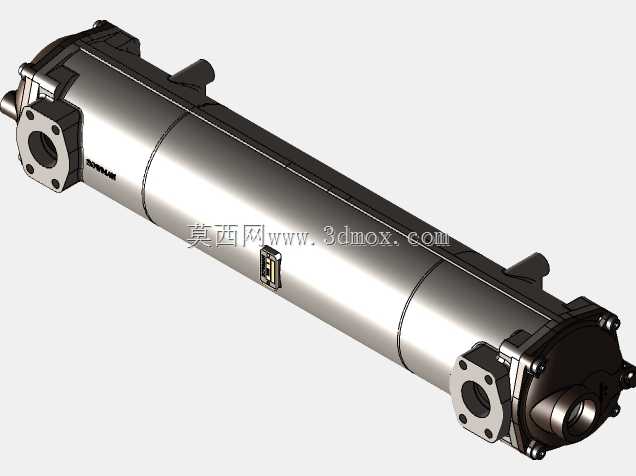

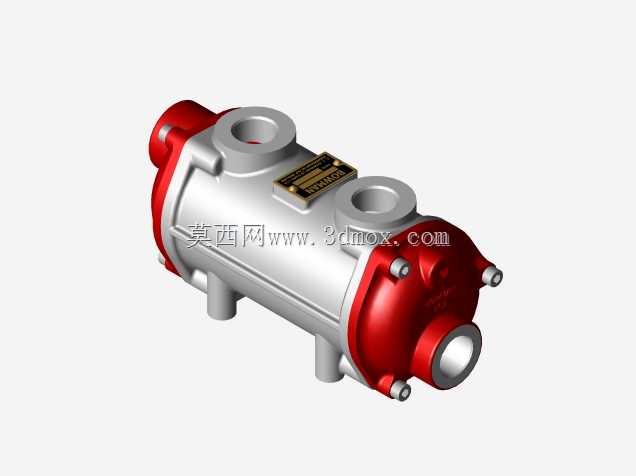

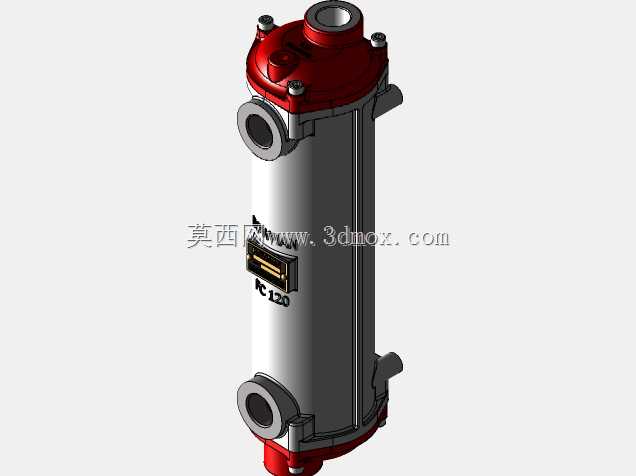

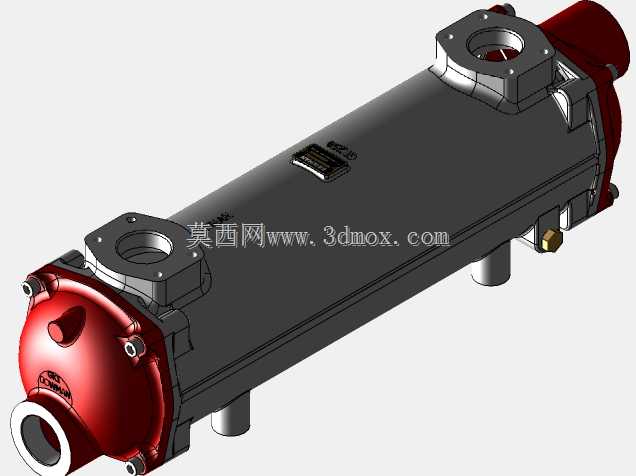

　　从功能特性上看，壳体上设置的两个法兰接口为油侧进出口，端盖上的两个接口为水侧进出口，安装时可以根据现场管路走向调整端盖的安装角度，适配不同方向的水管排布，不需要额外增加弯头转接，减少管路阻力损失。壳体底部设置的支撑脚结构，直接预留了安装螺栓孔，安装时可以直接将冷却器固定在设备机架或者预埋基础上，支撑位置经过重心校核，满液状态下也不会出现偏载变形的问题。壳体侧面预留的测温探头安装位，可以直接安装温度传感器实时监测出油温度，方便接入设备的温控系统，实现冷却水通断或者流量的自动调节，在油温低于设定值时切断冷却水，避免油温过低导致油液粘度上升、泵组启动负载过大的问题。

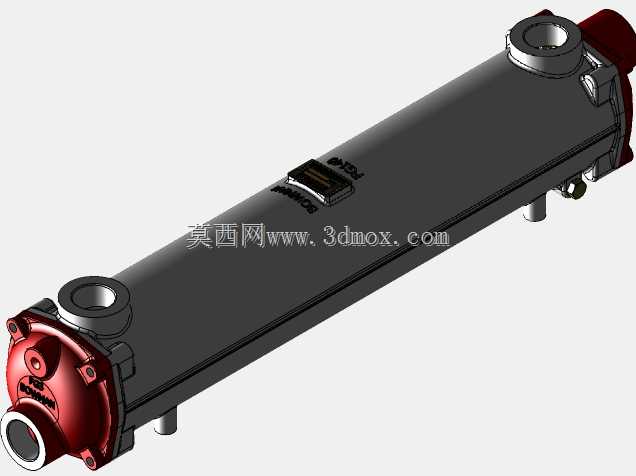

　　关于安装边界与尺寸适配，这款冷却器的轴向长度、筒体直径都经过标准化设计，能够直接替换同规格的传统列管式冷却器，不需要改动原有安装位的孔距与接口尺寸。安装时需要注意预留端盖拆卸的操作空间，至少要留出大于端盖直径的轴向操作距离，方便后期清理管束时抽出端盖组件；管路连接时要注意油侧、水侧的流向匹配，尽量采用逆流布置提升换热效率，进水口建议加装Y型过滤器，减少大颗粒杂质进入管束造成流道堵塞。在实际选型匹配时，需要根据系统的发热量、油液流量、冷却水进水温度来核算所需的换热面积，这款结构的换热管束采用高导热系数的金属材质，管壁厚度做了优化，在保证承压能力的前提下尽可能降低热阻，相同体积下的换热效率比普通厚壁管束产品高出15%左右。

　　从结构细节来看，管束与管板的连接采用胀接加密封焊的工艺，能够承受油路侧的脉冲压力冲击，不会因为系统压力波动出现管束松动泄漏的问题。壳体外部做了防锈喷涂处理，端盖部分采用防腐涂层，能够适应车间潮湿、轻度腐蚀的使用环境，外部涂层也能减少壳体表面的凝露产生，避免凝露滴落污染周边设备。在液压系统配套中，这类冷却器通常安装在回油管路或者独立的冷却循环回路上，回油侧的压力较低，对冷却器的承压要求相对友好，这款结构的承压等级能够满足绝大多数工业液压、润滑系统的工作压力要求，不需要额外加装高压保护部件。日常运行中，只需要定期监测水侧的进出水压差，当压差超过初始值的30%时，及时拆开端盖清理管束内部的污垢，就能长期保证换热效率稳定，不需要频繁更换内部部件，全生命周期的使用成本较低。
