鲍曼EC型列管式油冷却换热装置结构

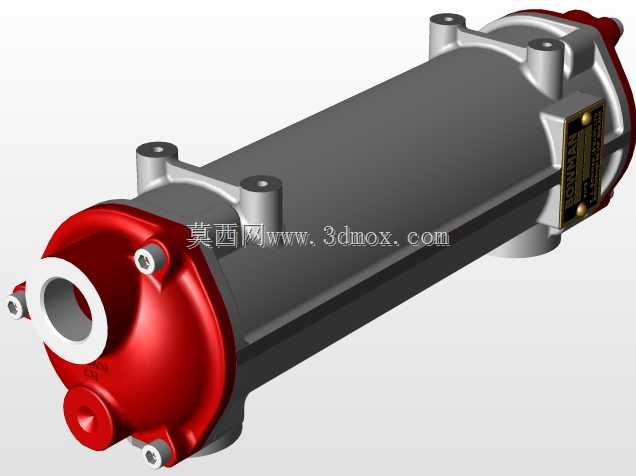

　　在液压系统、润滑系统以及各类需要控温的工业流体回路里，油液温度的稳定直接决定了整套设备的运行可靠性——油温过高会加速油液氧化变质、降低密封件使用寿命、导致液压元件配合间隙变化引发内泄，油温过低则会让油液黏度上升、泵吸阻力增大、执行元件动作迟滞，而列管式油冷却器正是这类回路里承担热交换、把油液温度维持在合理工作区间的核心辅件。这款EC型结构的冷却装置采用卧式筒体布局，两端采用可拆卸式端盖结构，端盖与筒体的连接通过均布的螺栓副实现压紧密封，日常维护时可以单独拆开端盖清理管程内部的水垢或者杂质，不需要整体将设备从管路上切割拆除，大幅降低了运维阶段的拆装工作量。从结构设计逻辑来看，该冷却器采用管壳式换热的经典流道布局：

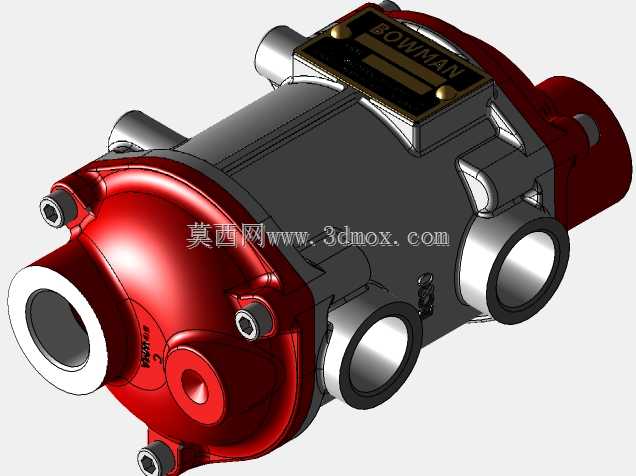

　　壳程走需要被冷却的高温油液，管程走冷却介质（通常是循环冷却水或者低温乙二醇溶液），两种介质通过换热管壁实现热量传递，油液在壳程内流动时，筒体内壁设置的折流板会不断改变油液的流向，避免油液在筒体内形成流动死区，让油液能够充分与换热管外壁接触，提升整体换热效率，同时折流板还能起到支撑换热管的作用，避免长尺寸换热管在流体冲击下产生振动变形，延长换热管的疲劳寿命。两端的红色端盖部分集成了介质进出接口，其中一侧端盖上设置了大口径的油液进出口，接口采用法兰连接形式，法兰端面的密封槽适配O型圈或者耐油橡胶垫片，能够在额定工作压力下实现无泄漏连接，端盖内部的流道设计做了圆弧过渡处理，减少介质进出时的局部阻力损失，降低流体在接口位置的湍流噪声。

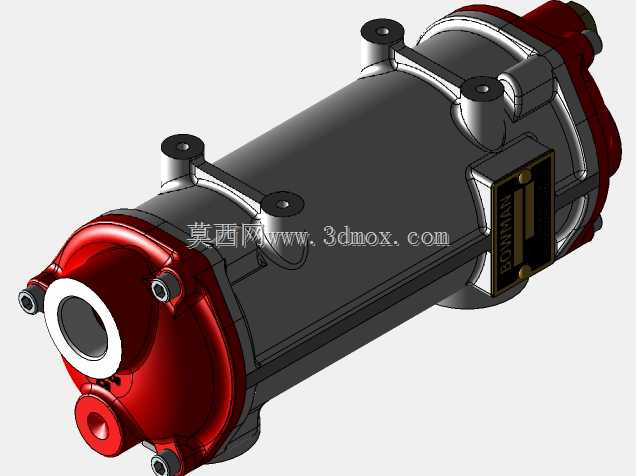

　　筒体上设置的安装支座采用凸台螺栓固定结构，两个支座沿筒体轴向对称布置，安装时可以通过支座上的螺栓孔将冷却器水平固定在设备机架或者液压站的安装面板上，安装边界需要预留足够的轴向拆装空间，尤其是端盖拆卸方向要预留至少等于筒体长度三分之一的操作空间，方便后期抽出换热管束做清理维护。在实际选型应用中，这类冷却器通常匹配中大型液压系统，比如冶金设备的液压站、工程机械的润滑系统、注塑机的液压油回路、风电齿轮箱的润滑冷却回路，选型时需要根据系统的热负荷计算所需的换热面积，同时匹配系统的工作压力、油液流量、冷却介质的进水温度与流量参数，确保在最恶劣的连续工作工况下，油液的出口温度能够稳定控制在35-55摄氏度的最佳工作区间。

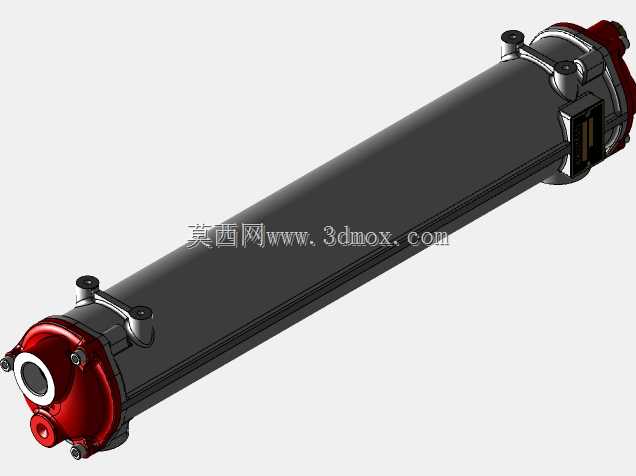

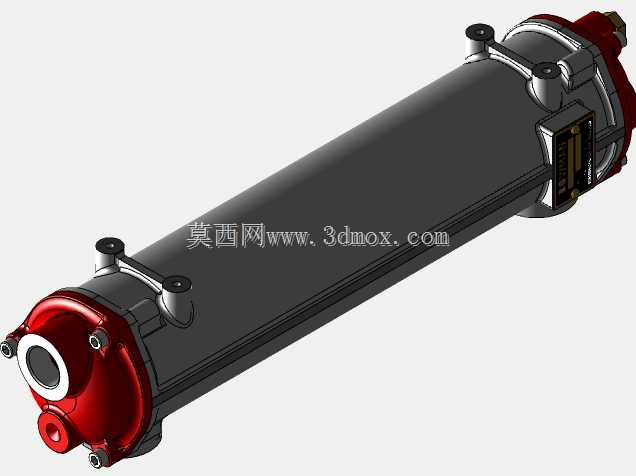

　　从三维建模的细节处理来看，该模型还原了产品的所有装配关系：换热管与管板的胀接连接位置、端盖与筒体的密封面结构、折流板在筒体内的排布间距、支座的安装孔位尺寸、接口法兰的螺栓孔分布都做了精准还原，结构工程师在做液压站三维布局时，可以直接调用该模型做管路干涉检查、安装空间校核，不需要再重新测绘建模，能够大幅缩短液压系统集成设计的周期。需要注意的是，这类卧式安装的冷却器在管路连接时，要保证壳程的油液排气口位于筒体最高位置，初次充油时需要打开排气阀排净壳程内的空气，避免气阻导致油液流动不畅、换热效率下降；冷却介质的进水端要设置过滤器，避免水中的杂质堵塞换热管内壁，长期使用后如果出现换热效率下降，可以拆开端盖用高压水冲洗管程内部的水垢，壳程如果出现油泥沉积，可以通过筒体上设置的排污口排空残留油液后做冲洗维护。筒体外部的金属壳体做了防锈处理，能够适应车间内的常规工业环境，如果是在沿海高腐蚀环境下应用，还可以根据需求更换不锈钢材质的换热管与壳体，提升设备的抗腐蚀能力。
