鲍曼FC型油冷却器三维结构设计

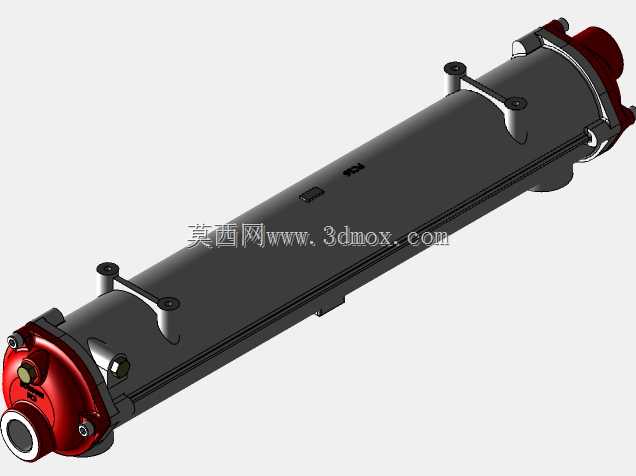

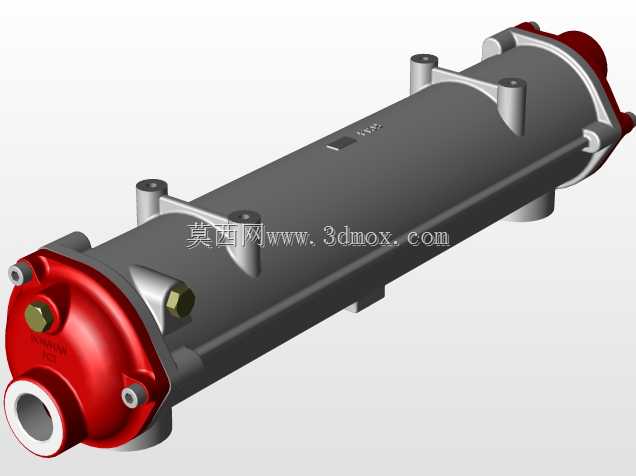

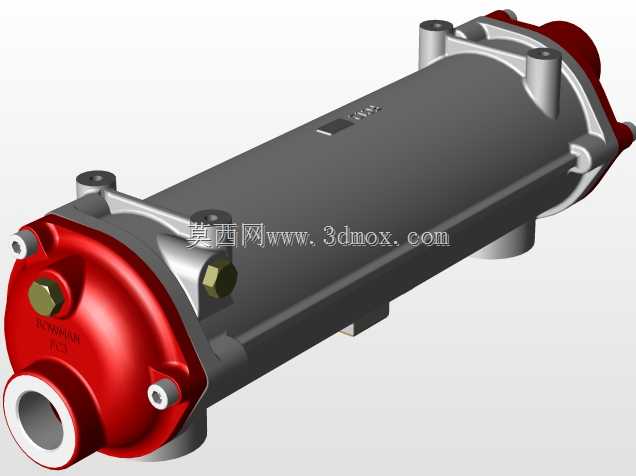

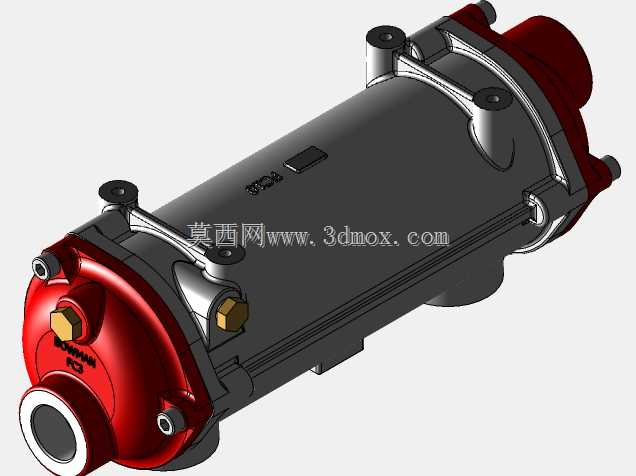

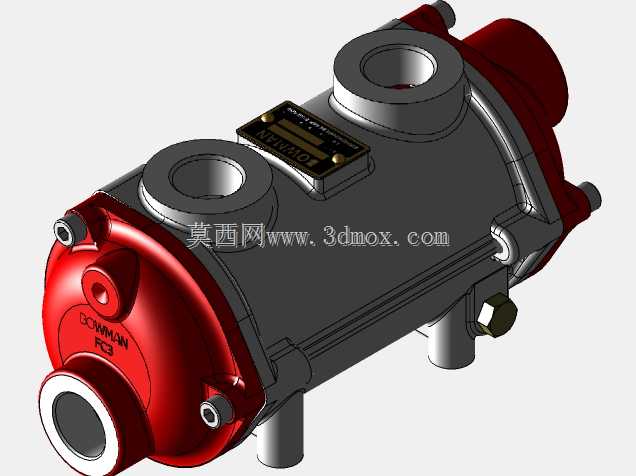

　　这款鲍曼FC型换热部件，主要面向液压系统、润滑回路的油温管控场景，在工程机械、固定式液压站、船舶动力辅机、风电齿轮箱润滑系统中都有广泛适配空间，核心作用是把系统循环携带热量的高温油液，通过换热芯体与冷却介质完成热交换，把油温稳定在元件允许的工作区间内，避免油液高温氧化变质、密封件加速老化、运动副油膜破裂导致的磨损加剧问题。从结构设计逻辑来看，整体采用卧式筒形壳体布局，两端的红色端盖通过螺栓与主壳体连接，端盖上预留了油液进出的通路口径，接口采用标准法兰连接形式，安装时可直接对接系统管路，无需额外加工过渡接头；壳体上部设置两个对称的圆形接口，为冷却介质的进出通道，可根据现场管路排布选择同侧或者异侧接管，适配不同的安装空间走向。

　　壳体侧面预留的铭牌安装位采用嵌入式沉台设计，避免铭牌突出壳体在安装运输过程中被磕碰刮擦，铭牌区域的平面度公差控制在0.2mm以内，保证铭牌粘贴或者铆接后的贴合度。下部设置的六角螺塞为排污放空口，设备维护时可拧开螺塞排空壳体内积存的杂质、残留油液或者冷凝水，降低流道堵塞风险。从安装边界来看，整体为圆柱形主体结构，安装时需预留两端端盖的螺栓拆装空间，侧方的排污螺塞位置需预留扳手操作空间，上部的介质接口上方需预留管路连接的操作余量，避免安装后无法完成管路紧固。设计时充分考虑了流道的均匀分布，壳体内的折流板结构可引导油液在壳程内形成折返流动，延长油液在换热区域的停留时间，提升换热效率，同时避免流动死区导致的局部积碳、杂质沉积问题。

　　端盖与壳体的密封面采用止口定位结构，配合耐油橡胶垫片实现静密封，可承受1.6MPa的系统工作压力，密封面的粗糙度控制在Ra1.6以内，保证密封可靠性，避免运行过程中出现渗漏问题。壳体上的安装支脚与主体采用一体化焊接结构，支脚上的安装孔为长圆孔设计，可补偿安装时的位置偏差，降低现场安装的对位难度，支脚的焊接位置经过受力校核，可承受设备满液状态下的自重载荷，同时耐受系统运行时的管路振动，避免长期运行后焊缝开裂。在三维建模过程中，所有接口的尺寸、安装孔位的中心距都严格按照实物测绘尺寸还原，密封槽的深度、宽度公差都符合液压元件的设计规范，模型可直接用于设备布局的干涉检查、管路走向模拟，也可作为换热站、液压系统集成设计时的选型参考，

　　帮助设计人员提前预判安装空间是否充足，避免现场安装时出现部件干涉、管路无法对接的问题。这款冷却器的结构设计兼顾了换热效率与维护便捷性，端盖拆卸后即可直接抽出内部换热芯体进行清洗或者更换，无需将整个壳体从管路上拆下，大幅降低了后期维护的工作量，适合在连续运行的工业场景中使用，减少设备停机维护的时间成本。
