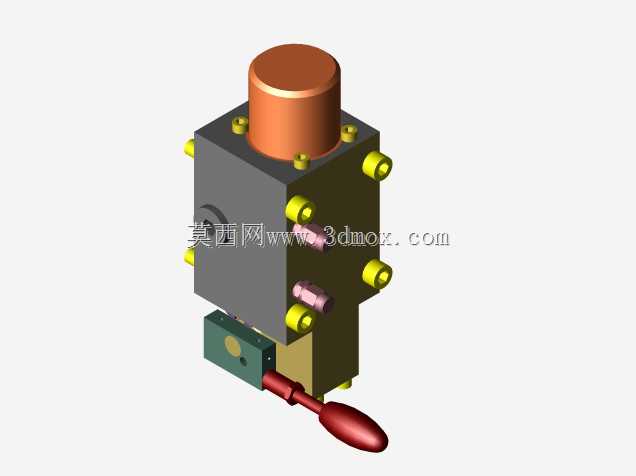

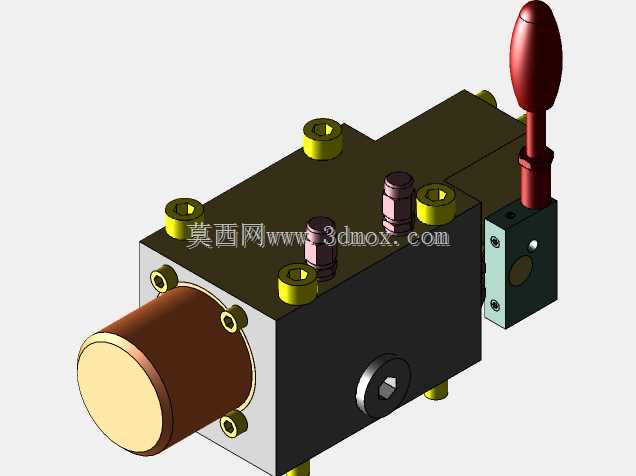

哈威SLF型多路换向液压阀组结构

　　这类多路换向阀组常见于中小型工程机械、环卫作业车辆、小型起重设备的液压控制系统中，作为执行机构动作的核心控制元件，承担着压力油流向切换、多执行元件动作逻辑联锁、系统压力过载保护的核心作用，区别于普通单路换向阀，该类阀组采用片式集成结构，可根据实际主机的执行元件数量灵活增减阀片数量，无需重新设计整体阀块，能大幅缩短主机液压系统的设计与装配周期。从结构设计来看，该阀组采用水平进油、垂直联接通油的布局逻辑，进油侧设置统一的压力油入口与回油通道，每一片换向阀片对应一路执行元件的控制，操作手柄采用杠杆式结构，操作力矩经过杠杆比优化，操作人员在主机驾驶位即可轻松完成扳动操作，手柄的操作行程与阀杆的开度呈线性对应，

　　方便操作人员精准控制执行元件的运动速度，避免出现动作冲击。阀组的安装面采用平整的机加工面，周边预留了统一规格的安装螺栓孔，可直接固定在主机的液压阀组安装支架上，安装时无需额外加工过渡连接板，进回油口采用标准公制螺纹连接，工作油口根据对应执行元件的流量需求匹配了不同通径的螺纹接口，避免出现大流量接口节流损失过大、小流量接口密封难度高的问题。在功能特性上，该阀组每联阀片都内置了过载补油阀结构，当对应执行元件受到外部冲击负载导致腔体内压力超过设定值时，过载阀会自动开启泄荷，同时可从回油腔补油防止出现吸空现象，能有效保护执行元件的密封结构与连接管路，避免爆管、密封击穿等故障。阀杆与阀孔的配合间隙经过精密研磨控制，内泄漏量控制在极低水平，

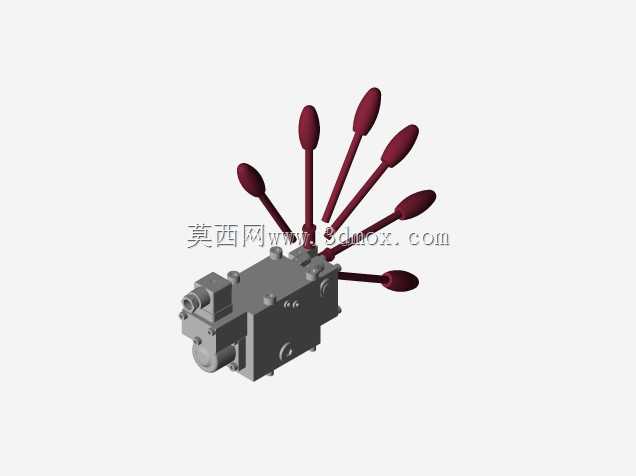

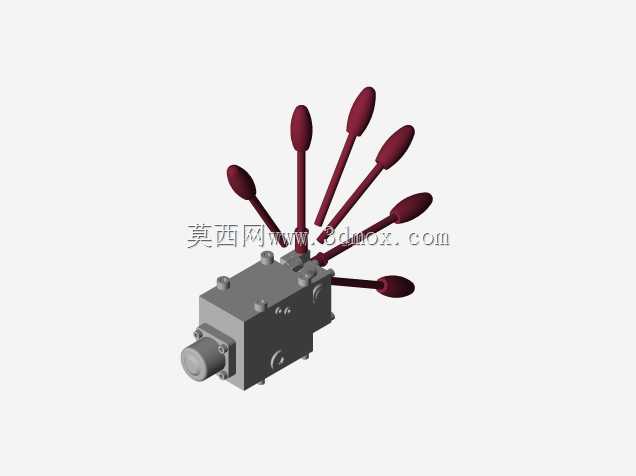

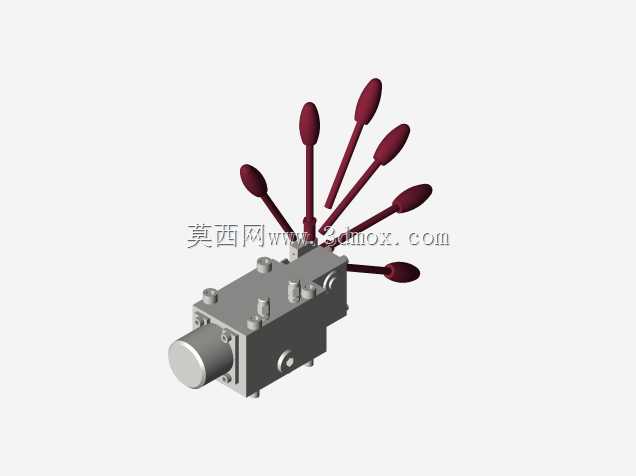

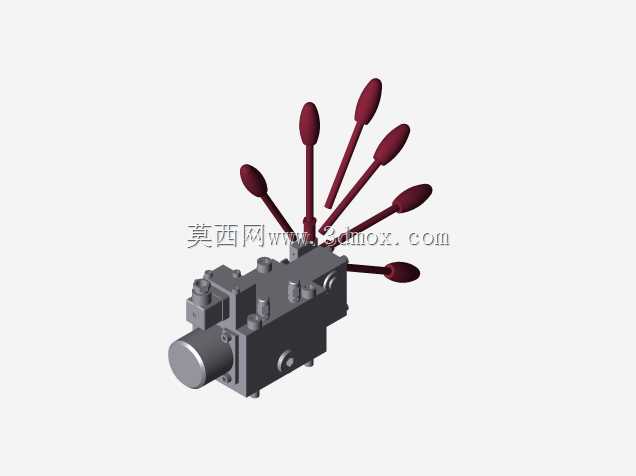

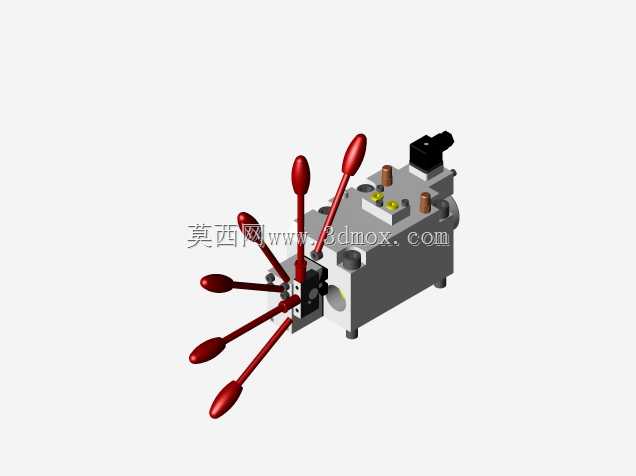

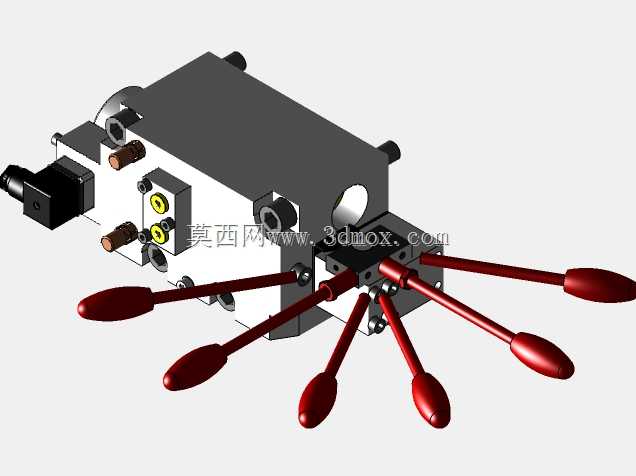

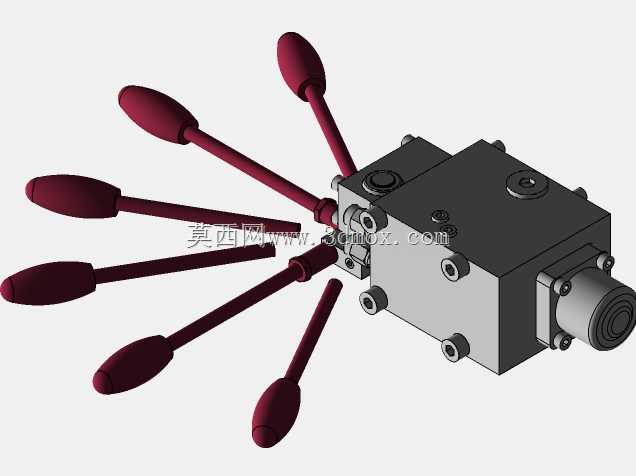

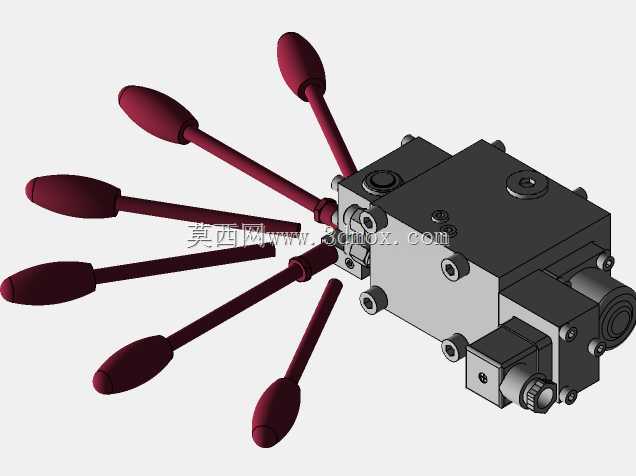

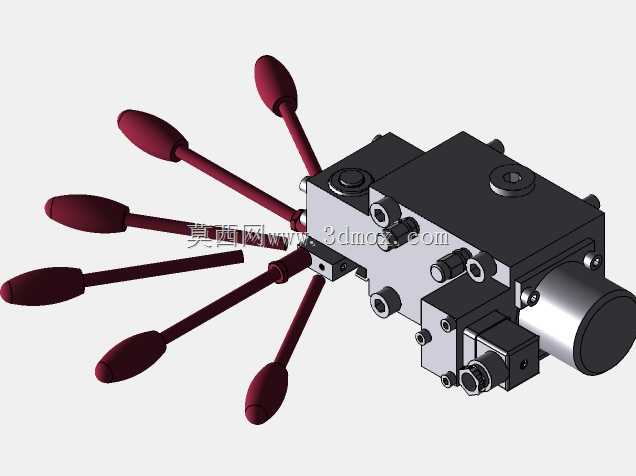

　　即使系统长时间处于保压状态，也不会出现执行元件明显沉降的问题，适配带负载保持需求的举升、夹紧类作业场景。阀组的整体外形采用紧凑式布局，操作手柄呈放射状分布在阀组的操作侧，每两个相邻手柄之间预留了足够的操作间距，避免操作时出现误碰相邻阀杆的问题，同时手柄端部采用椭球形防滑结构，即使操作人员佩戴劳保手套也能稳定握持操作。从设计思路层面，该阀组充分考虑了户外作业设备的使用环境，阀体采用高强度铸铁材质，表面做了防锈氧化处理，外露的操作杆、紧固件都采用了镀锌防腐工艺，可适应潮湿、多粉尘的户外作业场景，阀组的密封件全部采用耐油丁腈橡胶材质，适配常规矿物液压油的使用工况，长期工作油温在-20℃到80℃区间内都能保持稳定的密封性能。在安装边界上，

　　阀组的最小安装空间需要满足操作手柄全行程扳动时不与周边结构件发生干涉，进回油管路连接时需要预留足够的扳手操作空间，阀组的回油口需要直接连通油箱回油管路，不允许在回油路上加装截止阀类元件，避免回油背压过高导致阀组内密封损坏。实际选型应用时，需要根据主机的系统工作压力、单路执行元件的最大流量、需要的控制联数来匹配对应的阀组配置，同时要注意各联阀片的操作机能，比如举升联需要带浮动位置、夹紧联需要带钢球定位位置，可根据实际功能需求选配对应的阀杆机能，无需修改阀组的主体结构。该类阀组在液压系统中通常布置在液压泵与执行元件之间的压力管路上，进油口连接液压泵的压力出口，回油口连接油箱回油管路，各工作油口分别对应连接液压缸、液压马达的正负腔，操作对应的手柄即可改变压力油的流向，驱动执行元件完成伸出、缩回、正转、反转等动作，多手柄同时操作时可实现多个执行元件的复合动作，适配需要多机构协同作业的主机工况。
