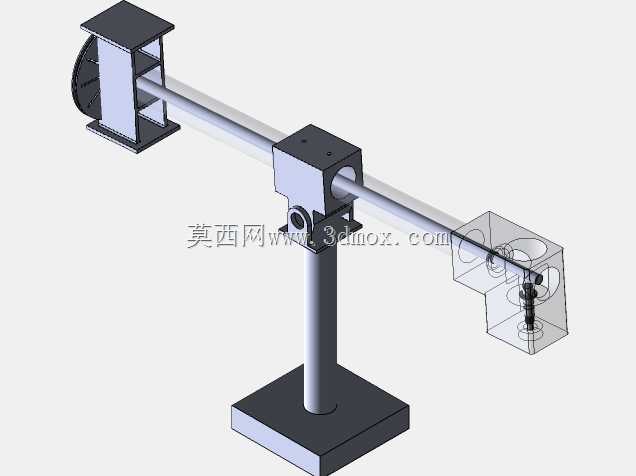

单电机双自由度珩磨机执行结构

　　在精密内孔加工的现场场景里，珩磨工序始终是保障孔径公差、表面粗糙度与网纹质量的核心环节，这套单电机驱动的双自由度珩磨机执行结构，正是针对小型零件内孔精加工场景开发的紧凑化执行单元，区别于传统珩磨设备需要多电机分别驱动主轴旋转与往复进给的布局，这套结构从动力输入源头做了整合，用单台动力源就实现了珩磨作业必需的两个维度运动，大幅压缩了执行端的结构体积，更适合集成在小型专机、台式加工设备或是工位式精加工单元里使用。从实际加工用途来看，这套结构主要适配小直径内孔的珩磨加工，比如液压阀块内孔、小型发动机缸套油孔、精密轴承内圈滚道旁的油孔、气动元件阀体内孔这类对表面质量和尺寸一致性要求较高的加工场景，

　　传统珩磨头的驱动结构往往需要独立的旋转主轴单元和往复进给滑台，不仅占用安装空间大，两个运动轴的同步匹配还需要额外的电控逻辑做协调，而这套结构把两个运动的传动链路整合在同一个L型壳体内，不需要额外搭建外置的滑台导向结构，安装时只需要固定壳体的基准面，接入单路动力输入就可以输出珩磨所需的复合运动，对于设备集成方来说，能省去大量的传动件选型、装配调试的工作量。从功能特性上看，这套结构的核心优势在于动力的集成化传递，壳体内置的传动机构可以将单路输入的旋转运动，通过内部的凸轮、导槽或是齿轮组合结构，分解为输出端的连续旋转运动和沿轴向的规律往复运动，两个运动的行程、速比都在结构设计阶段通过内部传动件的参数做了固化，

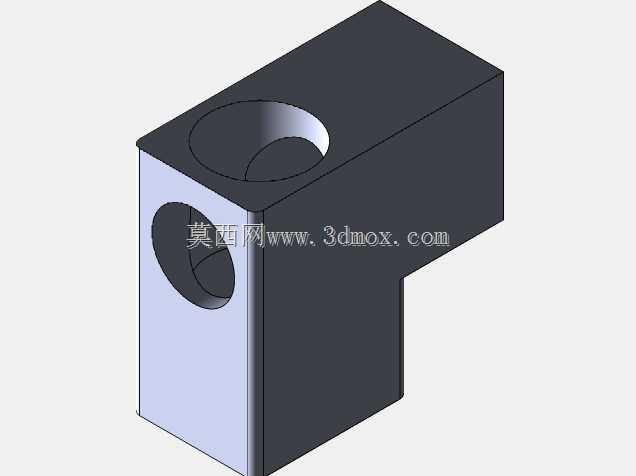

　　不需要额外的电控参数调整就能输出符合珩磨工艺要求的运动轨迹，珩磨油石装在输出端的安装孔内，作业时油石一边随输出轴旋转做圆周切削，一边沿轴向往复运动，在工件内孔表面形成均匀的交叉网纹，这正是珩磨工艺保障储油性能、提升内孔配合精度的核心要求。设计思路上，这套结构完全围绕紧凑化、易集成的方向推进，整体采用L型的块式壳体结构，没有外伸的悬臂部件，壳体本身就是传动件的安装基座，同时承担传动过程中的支撑刚度，两个垂直布置的安装孔分别对应动力输入和珩磨头输出，孔系的加工精度直接决定了传动的同轴度和运动顺畅度，设计时将两个孔的垂直公差、孔壁的表面粗糙度都做了严格约束，避免传动过程中出现卡滞、振动的问题，进而影响珩磨的表面质量。

　　考虑到现场安装的边界条件，这套结构的外形采用规整的直角块设计，安装基准面经过精磨处理，可以直接固定在设备的安装平板上，不需要额外设计转接法兰或是调整垫块，输出端的珩磨头安装孔采用标准的圆柱孔定位、侧面紧定螺钉锁紧的方式，适配市面上常规规格的小型珩磨头，更换不同粒度的油石或是不同直径的珩磨头时，只需要松开紧定螺钉就可以快速拆装，不需要拆解整个壳体。在实际使用的工况下，这套结构因为没有外置的往复滑台，整体的刚性比悬臂式的珩磨驱动结构更好，加工过程中的振动更小，能有效降低珩磨表面的振纹，同时单电机驱动的形式也减少了故障点，日常维护只需要定期向壳体内补充润滑脂，检查传动件的磨损情况即可，不需要像多轴结构那样分别维护旋转电机、进给电机、丝杠导轨等多个部件，对于小批量精密零件加工的工位来说，这种紧凑可靠的结构能有效降低设备的使用和维护成本。另外，这套结构的运动参数是固定匹配珩磨工艺的，往复行程和旋转转速的比例经过优化，加工出来的网纹交叉角刚好符合液压、气动元件内孔的储油要求，不需要操作人员反复调整运动参数，对操作工人的技能要求更低，也能避免因为参数设置不当导致的加工质量问题，非常适合在标准化的精加工工位上批量使用。
