带轴承支撑结构的齿轮电机安装外壳

　　在小型齿轮减速传动的动力输出场景中，电机轴端的径向负载一直是影响传动寿命的核心痛点——常规电机端盖仅能提供密封与基础定位作用，当输出轴连接齿轮、同步轮等传动件时，啮合产生的径向力会直接作用在电机自身的轴承上，长期运行容易出现轴承游隙变大、输出轴偏心、齿轮啮合异响等问题，严重时甚至会导致电机端盖开裂、轴系卡滞。这款集成轴承安装位的电机外壳，就是针对这类传动负载场景设计的一体式支撑结构，把传动端的受力直接转移到外壳的刚性支撑结构上，从根源上降低电机内置轴承的负载压力。

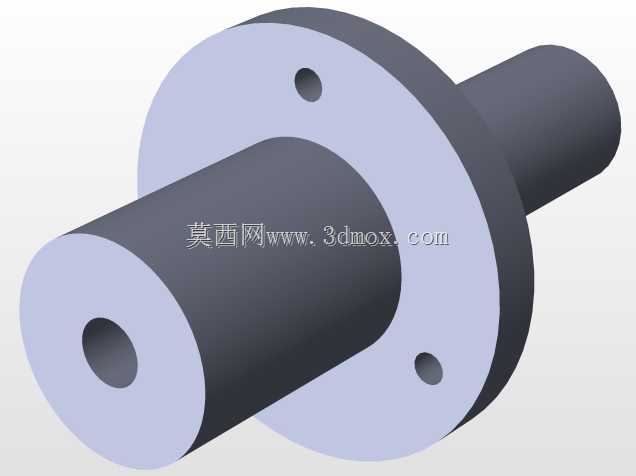

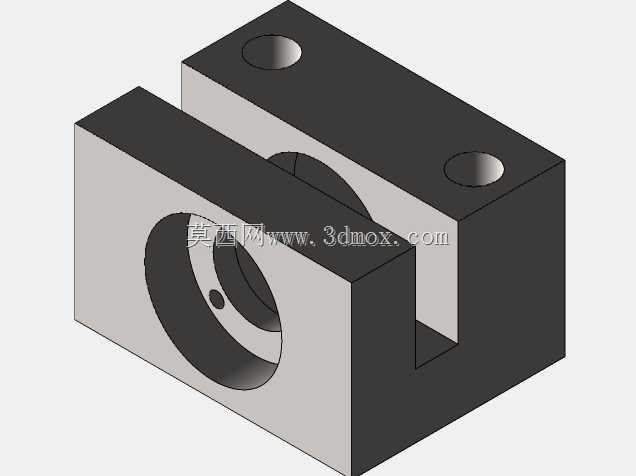

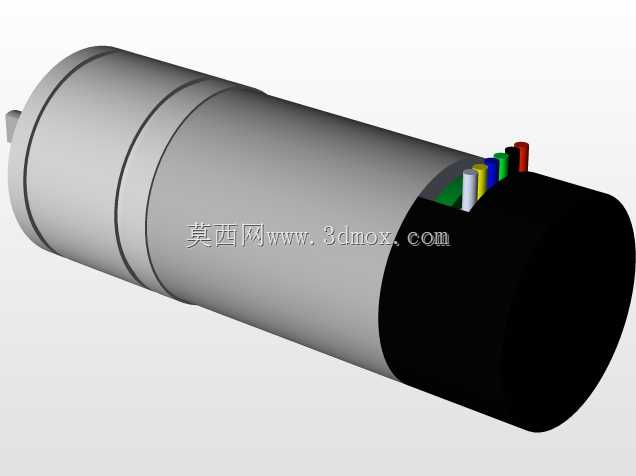

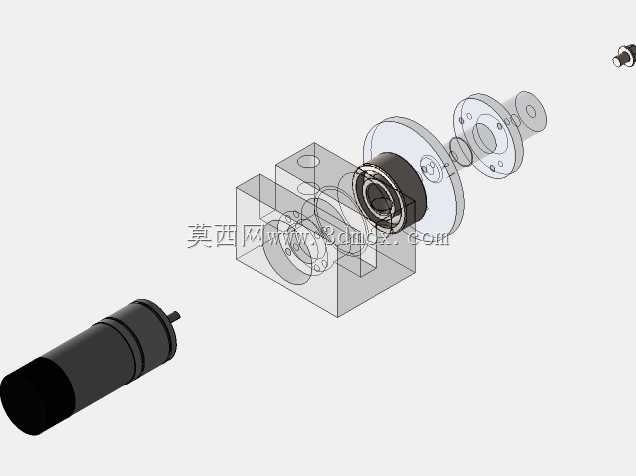

　　从结构设计逻辑来看，外壳采用分体式夹装的整体构型，主体为方块式刚性基体，中间开设贯通的轴系容纳腔，腔体内侧预留了标准轴承的安装台阶，可直接适配对应规格的深沟球轴承，电机输出轴穿过轴承内圈后再连接传动齿轮，齿轮啮合过程中产生的径向力会通过轴承外圈直接传递到外壳基体上，不会传导到电机本体的轴承位置。外壳上部开设两个对称的光孔安装位，用于穿装固定螺栓，可直接将整个壳体锁紧在设备的安装基板上，两个安装孔的中心距与孔位公差按照通用安装基准设计，可兼容多数小型传动模组的安装孔位布局，不需要额外加工转接板。夹装式的开口结构设计，一方面是为了方便轴承与电机本体的装配，不需要过盈压装就能完成轴承的定位，装配时可先将轴承嵌入腔体台阶，再将电机本体从开口侧推入到位，后续维护拆卸也不需要撬动壳体，避免损伤配合面；另一方面开口结构可以在壳体锁紧时提供微小的形变余量，让轴承外圈与壳体的配合更紧密，消除装配间隙带来的传动抖动。

　　从安装边界来看，壳体的整体外形为规整的长方体结构，所有外表面均为平面，没有突出的异形结构，在设备布局时可以直接贴合安装基面放置，不需要预留额外的避让空间。中间的轴孔为同轴设计，轴承安装位的台阶深度按照标准轴承的宽度设计，可保证轴承装入后端面与壳体端面齐平，不会出现突出或凹陷的情况，齿轮安装时可以直接贴合轴承内圈端面定位，保证齿轮的啮合位置精度。壳体的夹装槽宽度与电机本体的外径匹配，装入电机后可通过槽体的两个侧面限制电机的周向转动，不需要额外加装防转销，简化了装配流程。

　　实际应用中，这类壳体多用于小型自动化设备的齿轮传动模组、3D打印机的挤出传动机构、小型输送线的动力端、精密仪器的进给传动单元等场景，在这些场景中电机输出端需要连接齿轮传递动力，且安装空间紧凑，无法额外加装独立的轴承座，一体式的外壳结构既承担了电机的防护与固定作用，又集成了轴承支撑功能，可有效缩减传动结构的整体体积。设计过程中对壳体的壁厚做了针对性优化，受力集中的轴承安装位周边壁厚做了加厚处理，避免长期受力出现形变，而非受力区域的壁厚做了适度减薄，在保证整体刚性的前提下控制壳体重量，同时减少加工过程中的材料去除量。壳体的所有安装孔位均做了倒角处理，避免螺栓装配时出现刮屑，轴孔的边缘也做了导入倒角，方便轴承与电机轴的装入，不会刮伤配合表面。

　　在传动精度控制方面，轴承安装位的同轴度与端面跳动公差按照精密传动要求设计，可保证输出轴转动时的径向跳动控制在极小范围内，让齿轮啮合的侧隙保持均匀，减少传动过程中的噪音与磨损。夹装结构的锁紧力经过核算，当螺栓按照标准扭矩锁紧时，夹装槽对电机本体的抱紧力足够限制电机的轴向与周向窜动，同时不会因为抱紧力过大导致电机外壳变形，影响电机内部的气隙均匀性。这类集成式的支撑壳体相比传统的“电机+独立轴承座”的分体结构，减少了零件数量，降低了装配时的对齐调整工作量，同时消除了分体结构之间的装配累积误差，提升了整个传动单元的装配一致性，非常适合批量装配的小型传动设备使用。
