简易棘轮间歇传动结构设计方案

项目分类:通用机械零部件 发布时间:2022-07-30 ID:691399
  • 简易棘轮间歇传动结构设计方案
  • 简易棘轮间歇传动结构设计方案

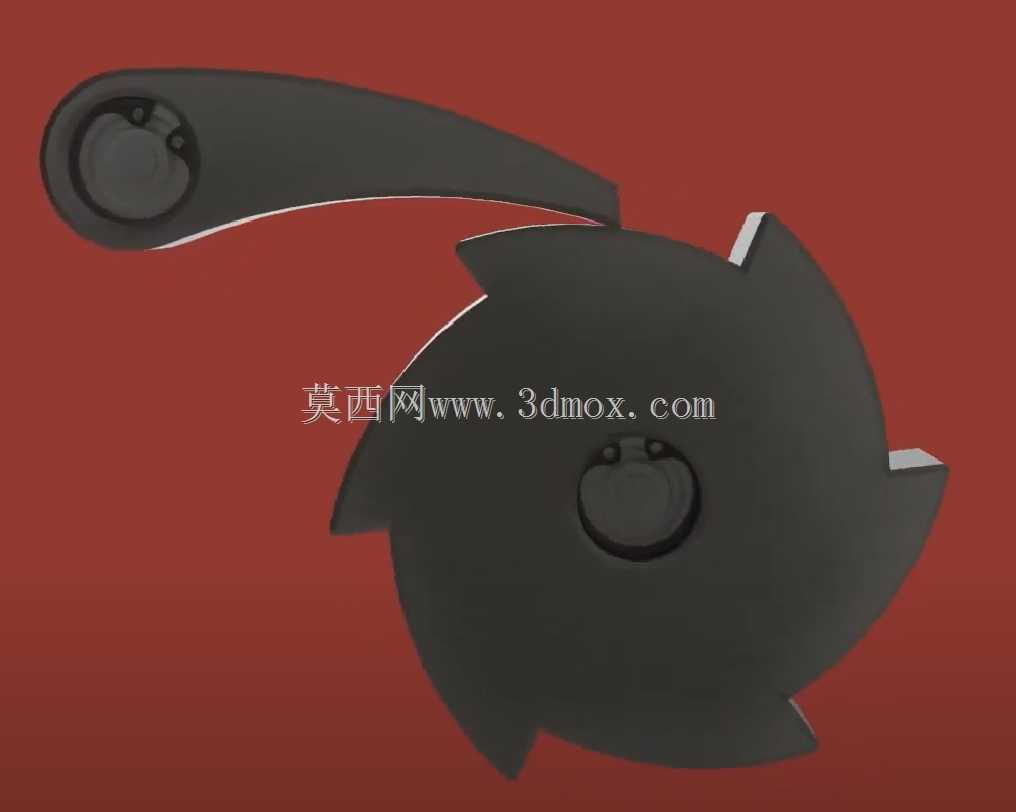

  在各类需要单向间歇送进、防止反向逆转的机械工况中,棘轮棘爪结构是应用成本最低、可靠性表现最突出的传动形式之一,这套简化结构的设计初衷,就是面向轻载间歇传动场景,降低非标设备的传动结构设计与加工门槛。从实际应用场景来看,这类结构常出现在轻工送料机构、手动扳拧工具、输送线止逆组件、小型卷扬设备的防反转结构中,不需要复杂的电控逻辑配合,纯机械结构就能实现单向驱动、反向锁止的核心功能,在断电、负载波动的工况下也能保持稳定的锁止效果,不会出现反向溜车、送料错位的问题。这套结构的核心功能逻辑非常清晰:摆杆带动棘爪做往复摆动时,棘爪在摆杆正向摆动行程中会卡入棘轮的齿槽,推动棘轮同步转过固定角度,摆杆回程时棘爪会顺着棘轮的齿背滑过,

  不会带动棘轮反转,同时配套的止动棘爪会在回程阶段卡入齿槽,避免棘轮受负载作用反向回转,整套动作不需要额外的定位组件,就能实现固定步距的间歇转动输出。从设计思路层面看,这套结构做了大量的简化处理,没有采用复杂的异形齿形,棘轮轮齿采用直面加斜面的简单轮廓,加工时只需要普通铣床就能完成齿形切削,不需要定制成型刀具;棘爪的摆动端采用圆弧接触面设计,和摆杆的安装槽配合时,能自动适配齿槽的切入角度,不会出现卡滞、顶齿的问题,棘爪的复位靠自身重力配合摆杆的摆动行程就能实现,不需要额外加装复位弹簧,进一步减少了零件数量和装配工序。在安装边界与尺寸适配方面,这套结构的棘轮中心与棘爪摆动中心的中心距做了容错设计,实际装配时中心距偏差在0.5mm范围内,

  都不会影响棘爪的正常啮合,不需要做高精度的位置公差管控;棘轮的轴向厚度可以根据实际传递的扭矩大小做等比例缩放,齿形角度保持不变的前提下,厚度每增加1mm,额定传递扭矩可提升约1.2N·m,适配不同负载等级的工况需求;棘爪的头部接触位置做了小圆弧倒角,避免啮合时出现应力集中导致齿部崩损,长期往复工作的磨损量也能控制在较低水平。实际选型应用时,需要注意棘轮的安装轴要保留足够的轴向定位台阶,避免棘轮工作时出现轴向窜动导致棘爪脱开,棘爪的摆动行程要比棘轮单齿对应的圆心角大15%左右,保证每次摆动都能可靠推动棘轮转过至少一个完整齿距,不会出现滑齿、空程的问题。如果应用在有粉尘、碎屑的工况中,可以在棘爪摆动位置加装简单的防尘盖板,

  避免碎屑卡入齿槽导致棘爪无法正常复位,整套结构的零件全部采用常规金属切削工艺就能加工,没有特殊的材料和热处理要求,轻载场景下采用45号钢调质处理就能满足使用寿命要求,重载场景只需要对棘轮齿面和棘爪头部做高频淬火处理,就能大幅提升耐磨性能。不同于复杂的槽轮、凸轮间歇机构,这套棘轮结构的传动比调整非常灵活,只需要更换不同齿数的棘轮,就能调整单次摆动对应的输出转角,不需要改动摆杆和棘爪的尺寸,非常适合非标设备的快速改型需求,在手动操作的工装夹具中,这套结构也可以作为单向进给的核心组件,操作时只需要反复扳动摆杆就能实现连续的定量进给,反向扳动时不会带动工件退回,操作手感清晰,定位精度完全能满足轻载工况的使用要求。
