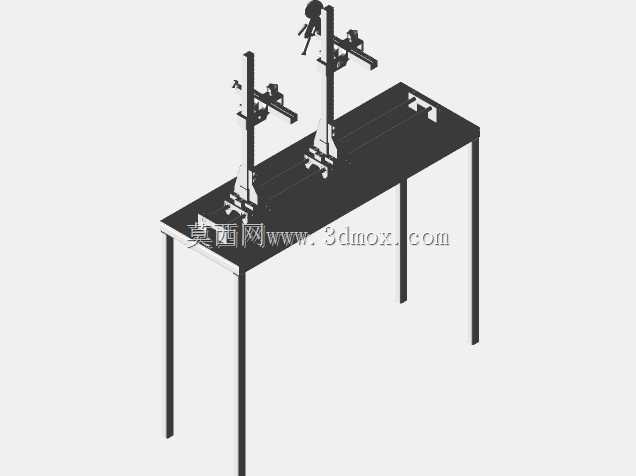

这套双立柱可调式运动止停定位装置,主要面向需要对直线运动部件做定点位置锁定、行程止停的工装场景,常见于小型装配工位的工件托举定位、3D打印配套工装的位置固定、桌面级实验设备的行程限位环节,区别于常规的刚性挡块结构,它可以在双导轨的有效行程范围内任意调整止停位置,同时两个独立的立柱锁紧单元可以分别设置不同的止停高度,适配不同高度差的运动部件触发需求。

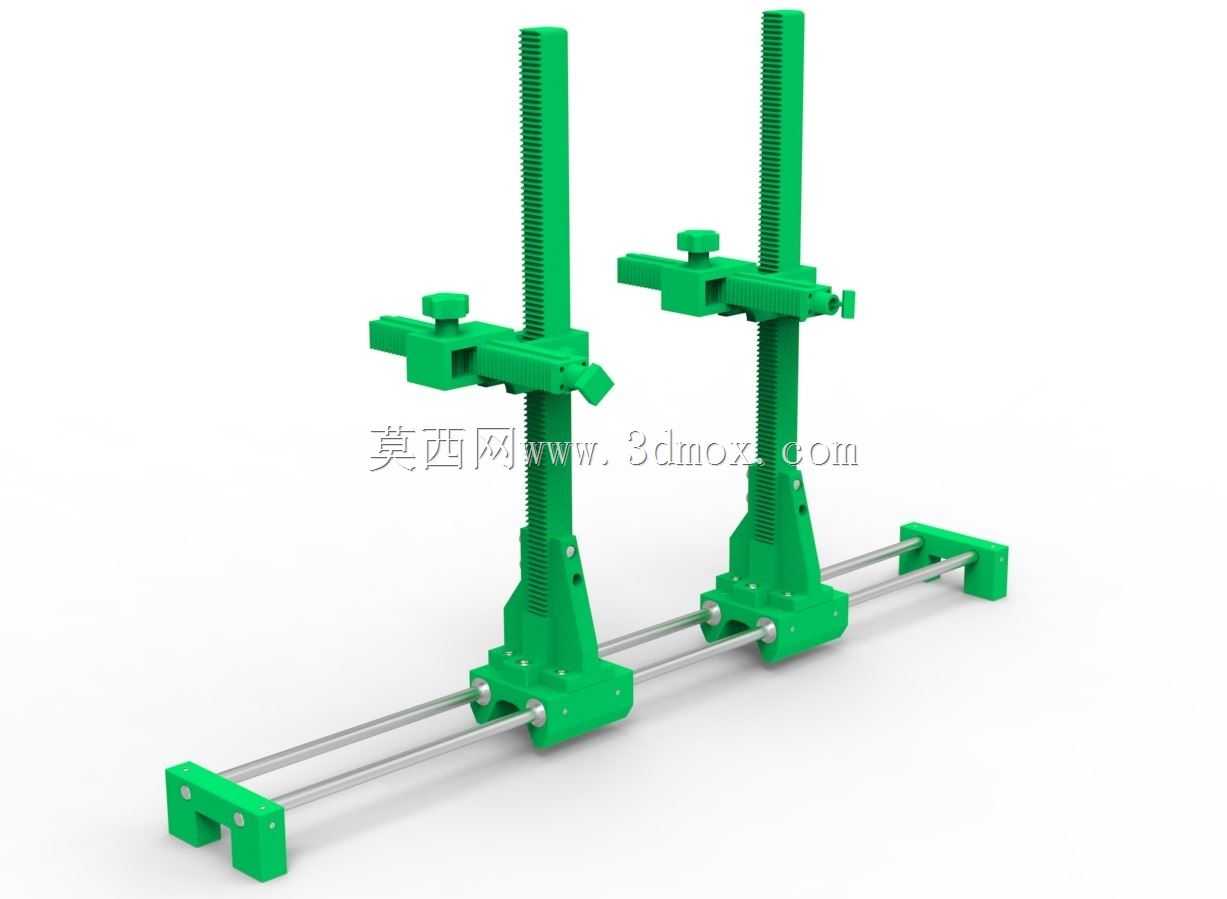

从结构设计逻辑来看,底部采用两根平行的光滑圆导轨作为滑动基准,两个立柱滑座通过内嵌的直线轴承与导轨配合,滑动阻力小且无卡滞风险,滑座底部设置了侧向锁紧螺钉,调整到目标位置后拧紧螺钉即可将滑座整体固定在导轨上,无需额外加工定位孔,适配现场快速调整的使用需求。每个立柱上集成了独立的升降滑台,立柱本体采用带齿的梯形杆结构,升降滑台通过侧面的棘爪结构与梯形齿啮合,调整高度时只需扳动棘爪解锁即可上下滑动滑台,到位后松开棘爪自动啮合锁止,无需额外工具即可完成高度调整,滑台前端伸出的触发块可以根据接触需求更换不同材质的接触端,避免硬接触损伤运动部件表面。
安装边界方面,整套装置的底部安装座为L型折弯结构,两个端部安装座上预留了沉头安装孔,可以直接通过螺栓固定在设备台面或者型材框架上,导轨的有效行程可以根据实际使用需求裁切,标准配置下导轨长度适配400mm以内的行程范围,两个立柱滑座的最低安装位置可以贴紧端部安装座,最大间距可覆盖导轨全行程,立柱的有效升降高度范围为150mm,触发块的伸出长度为30mm,能够覆盖大部分桌面级工装的触发高度需求。
实际使用过程中,这套装置可以替代传统的固定挡块与气缸限位结构,在小负载的运动止停场景下,不需要接入气源或者电源,纯机械结构即可完成位置锁定与止停触发,维护成本极低,而且调整过程不需要拆卸部件,只需要松开对应的锁紧结构即可快速移位,适合多品种小批量的生产工位频繁换型的需求。设计时特意将所有滑动配合面都做了圆角过渡处理,没有尖锐的棱角,避免操作调整过程中划伤操作人员,所有锁紧件都采用手拧式结构,不需要额外配备扳手等工具,一线操作人员可以直接上手调整。
从受力角度分析,这套结构的止停负载上限为5kg,适合小型工件托盘、轻型运动滑台的止停定位,不适合大负载的冲压、锻压设备的硬限位场景,滑台与立柱的啮合齿采用大齿距设计,啮合接触面积大,长期使用不会出现齿面磨损导致的锁止失效问题,导轨与滑座的配合间隙控制在0.1mm以内,调整到位后不会出现晃动偏移,保证止停位置的重复定位精度在0.2mm以内,满足大部分普通工装的定位精度要求。
在3D打印制作场景下,这套装置的所有结构件都可以采用PLA或者PETG材料打印,不需要额外的金属加工件,只需要搭配标准的光滑圆杆作为导轨、标准的螺钉作为锁紧件即可完成组装,打印时不需要添加支撑结构,所有配合面的打印公差控制在0.2mm即可满足装配需求,个人制作者也可以快速复刻制作,用于自己的小型设备改造或者实验工装搭建。
