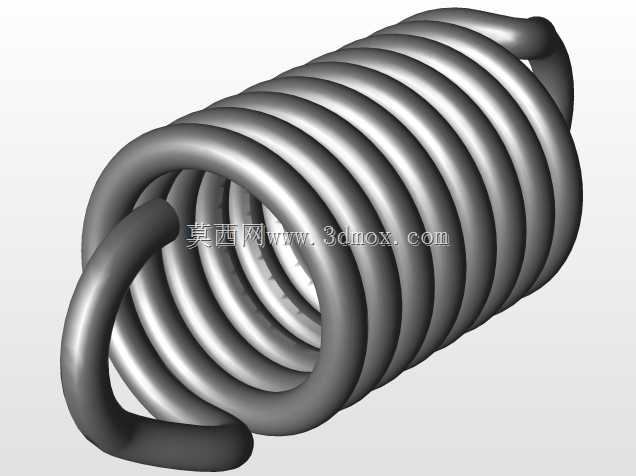

安全阀用带挂钩圆柱螺旋张紧弹簧结构

　　这款带端部挂钩的圆柱螺旋张紧弹簧，核心应用场景集中在弹簧式安全阀的内部预紧与复位机构中，是保障安全阀启闭压力精度、回座可靠性的核心弹性元件。在安全阀的实际运行逻辑里，该弹簧承担着双重核心功能：其一，在设备系统压力低于设定阈值时，依靠自身预紧产生的轴向拉力，将阀瓣紧密压合在阀座密封面上，阻断介质外泄通道，保证承压系统的密封性能；其二，当系统压力升高至安全阀整定压力值时，弹簧在阀瓣传递的介质推力作用下产生可控的轴向拉伸变形，允许阀瓣抬升开启完成超压泄放，待系统压力回落至回座压力区间后，弹簧的复位拉力会快速拉动阀瓣回位，重新实现密封，避免介质持续泄漏造成的物料损耗与安全隐患。

　　从设计思路层面看，这款弹簧采用等节距圆柱螺旋结构，是经过多轮工况验证后的选型结果：等节距螺旋的刚度线性度优异，在有效拉伸行程内，弹力与变形量的比值波动极小，能够精准匹配安全阀整定压力的调校需求，不会出现刚度突变导致的启闭压力偏差问题。两端采用一体成型的圆环形挂钩结构，而非焊接式挂钩，这一设计细节直接规避了焊接接头处的应力集中、焊接缺陷导致的断裂风险，挂钩与弹簧端部簧丝为连续冷卷成型，金属纤维流线保持连续，在长期交变拉伸载荷作用下的疲劳寿命远高于焊接结构，能够适配安全阀频繁启闭的交变载荷工况。簧丝截面选用标准圆形截面，一方面是圆形截面簧丝在冷卷加工时的成型精度更容易控制，弹簧的内径、外径、节距等参数的一致性更好，另一方面圆形截面在受拉时的应力分布更为均匀，不存在异形截面的应力集中棱角，能够有效降低长期载荷下的断裂失效概率。

　　在外形尺寸与安装边界的设计考量上，该弹簧的中径、簧丝直径、有效圈数是经过刚度计算与工况匹配后确定的：中径尺寸严格匹配安全阀阀杆与弹簧腔的径向间隙要求，安装后弹簧与腔体内壁、阀杆的径向间隙控制在合理区间，既不会因为间隙过小出现伸缩过程中的卡滞、偏磨问题，也不会因为间隙过大导致弹簧受压（拉）时出现径向歪斜，造成阀瓣受力偏斜引发的密封面偏磨、泄漏问题。有效圈数的设定同时兼顾了刚度需求与安装空间限制，在满足安全阀全开启行程所需拉伸量的前提下，控制弹簧的自由长度，避免弹簧自由长度过长导致的安全阀整体结构尺寸冗余。两端挂钩的内孔尺寸与安装销轴的直径采用间隙配合，安装时销轴可顺利穿入挂钩孔，同时配合间隙控制在极小范围内，避免弹簧工作时挂钩与销轴之间出现过大的相对窜动，产生冲击噪音与磨损。弹簧的并紧圈设置在两端与挂钩衔接的位置，工作圈与并紧圈之间过渡平滑，不会出现圈与圈之间的卡滞问题，保证伸缩过程的顺畅性。

　　从实际使用的适配性来看，这类张紧弹簧除了在安全阀中作为核心弹性元件使用，也可适配其他需要轴向张紧、复位功能的机械机构，比如小型机构的复位拉拽、张紧轮的预紧等场景，但核心的设计匹配逻辑始终围绕轴向拉伸载荷下的线性弹力输出、长疲劳寿命、安装便捷性几个核心维度。建模过程中，簧丝的螺旋扫描路径严格按照螺旋升角计算生成，两端挂钩的弯曲半径经过应力校核，避免弯曲半径过小导致的冷作硬化裂纹，整个弹簧的实体模型还原了冷卷弹簧的真实结构特征，没有多余的工艺简化，能够直接用于装配干涉检查、机构运动仿真，也可作为弹簧选型时的结构参考，帮助设计人员快速判断该款弹簧的安装适配性与工况匹配度。在进行安全阀的装配设计时，将该弹簧模型导入装配体后，可直接模拟弹簧在预紧状态、全开启状态下的变形量，核对弹簧腔的轴向空间是否满足行程要求，避免出现弹簧并圈、行程不足导致的安全阀无法全开或者无法回座的问题。
