近海隐身巡逻艇PB30结构设计方案

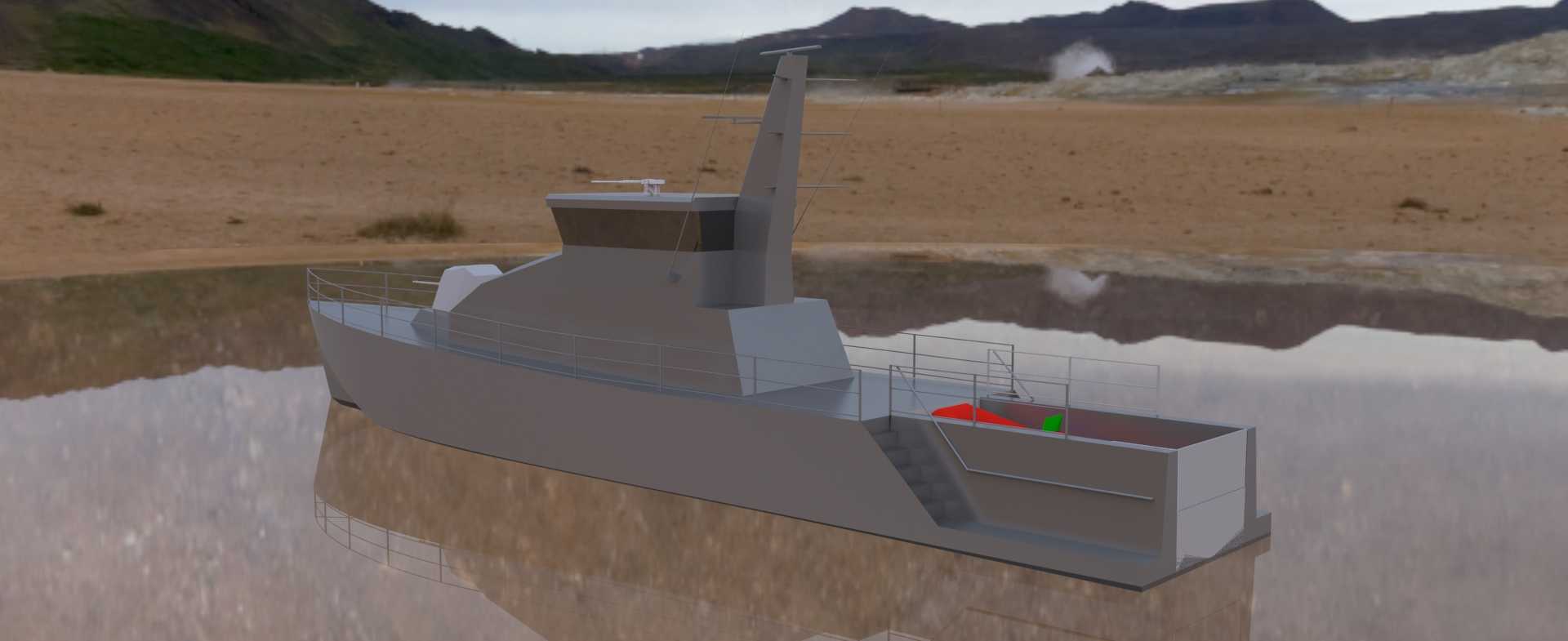

　　这款PB30巡逻艇的结构设计，核心瞄准近岸巡逻、临检缉私、岛礁值守这类高频近海任务场景，日常作业覆盖0到30海里的近岸水域，能在4级海况下保持稳定巡航，6级海况下具备安全返航能力，完全匹配基层海事、海防单位的日常勤务需求。从功能配置上看，艇体尾部预留的斜坡式RIB收放区域，不需要额外加装吊放设备，执勤人员可以在3分钟内完成刚性充气艇的释放与回收，适合临检拿捕、快速抵近、人员转运这类需要快速出动的任务场景，相比传统吊艇架收放模式，不仅节省了甲板上层空间，还大幅降低了高海况下收放小艇的作业风险。

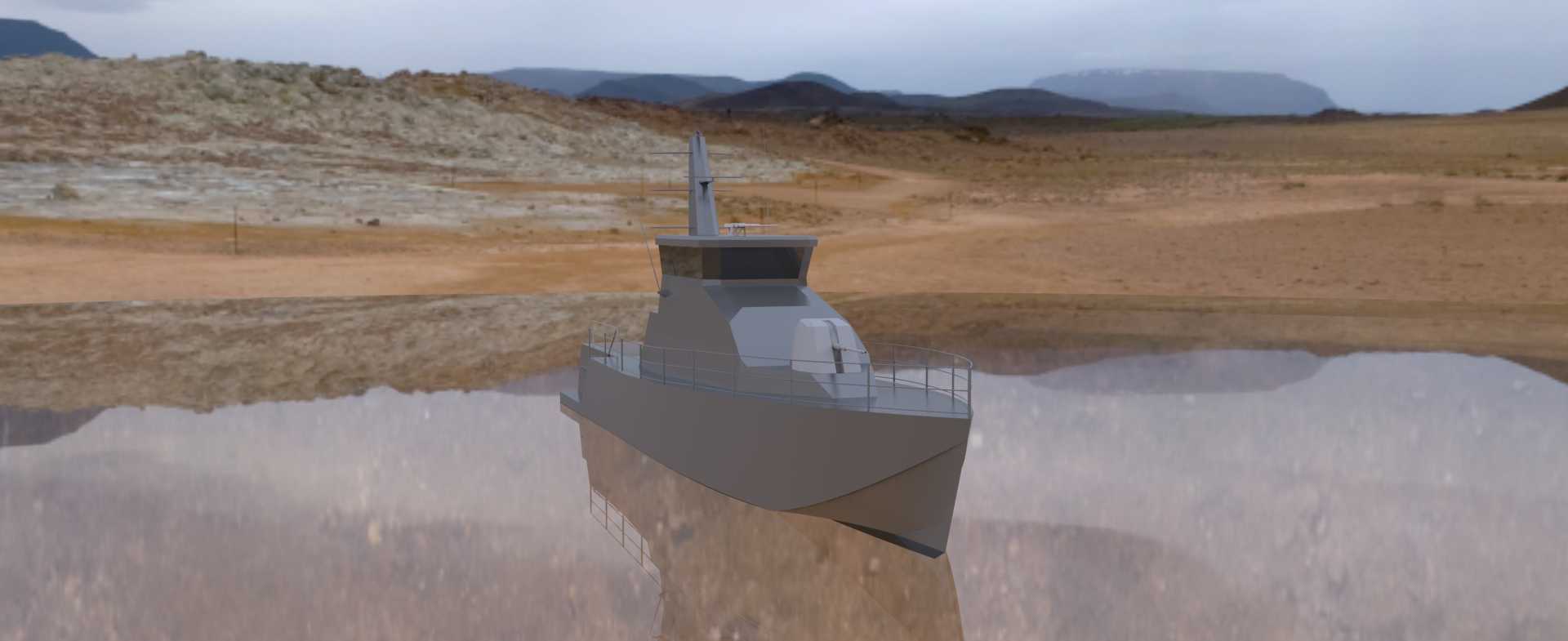

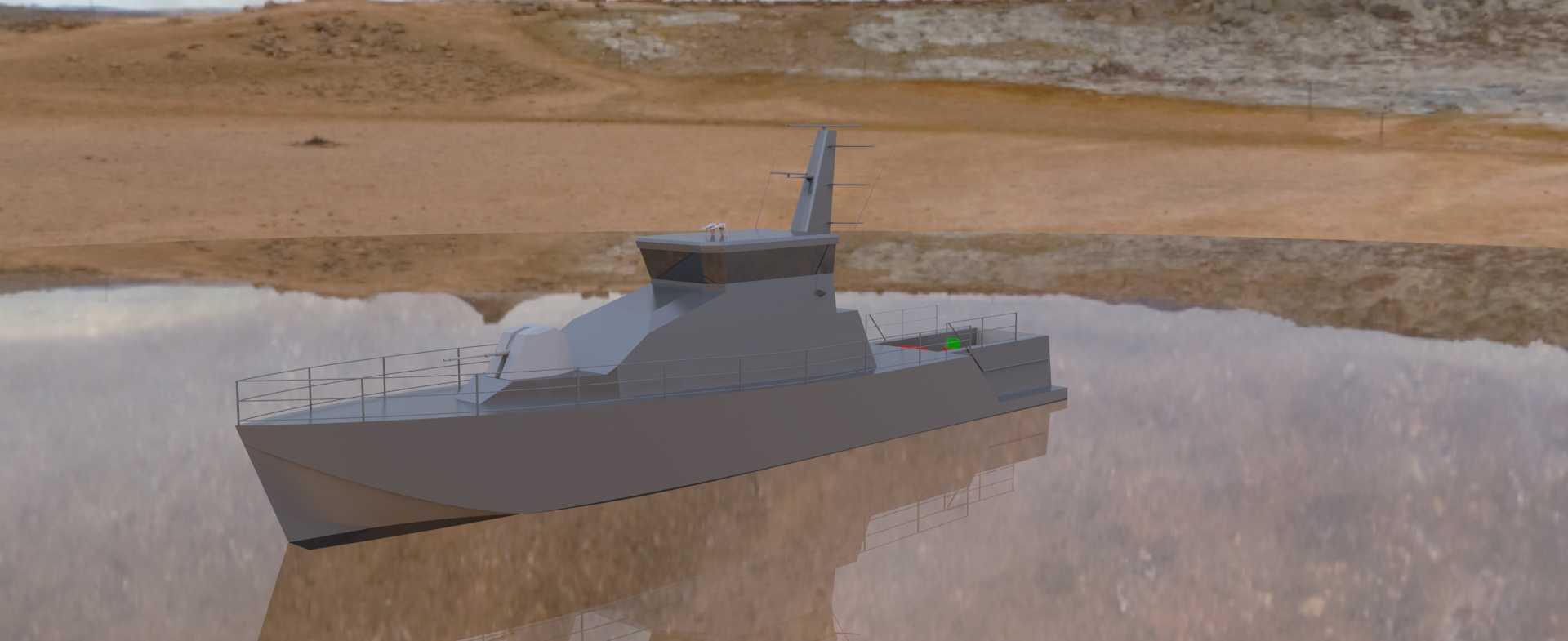

　　设计阶段最先敲定的是隐身性能的落地逻辑，没有盲目堆砌复杂的隐身造型，而是从雷达反射源的根源做处理：上层建筑所有立面都采用内倾12度的一体化设计，把栏杆、天线、灯具这些外露零散部件全部整合到上层建筑的集成槽内，舷窗边缘做锯齿状包边处理，避免直角结构形成的角反射效应，整艇的雷达反射截面积能控制在同尺寸钢制渔船的15%以内，在近岸杂波背景下能大幅降低被雷达远距离识别的概率。艇体内部的肋骨平台采用纵骨架式布局，主肋骨间距设置为500毫米，船底区域额外增设双层底结构，既可以作为燃油舱、淡水舱的布置空间，也能在发生触礁、碰撞意外时提供足够的结构冗余，避免单壳破损直接进水失去动力。

　　线型优化阶段做了多轮CFD仿真迭代，针对近海常见的短周期碎浪特点，把艇艏的V型斜升角从常规的18度调整为22度，同时在艇艏两侧加装小型压浪条，航行时能把艇艏涌起的浪流导向两侧，减少上浪情况的同时，把巡航状态下的兴波阻力降低了12%左右，配合优化后的艇艉压浪板，20节巡航速度下的燃油消耗比同吨位传统巡逻艇低8%。上层建筑的驾驶室采用全景环绕式舷窗设计，视野覆盖正前方270度范围，驾驶室顶部预留了光电取证设备、小型导航雷达的安装基座，基座和上层建筑采用一体化成型设计，避免额外加装设备破坏整体隐身外形。

　　尺寸边界上，整艇总长控制在30米，型宽6.2米，吃水深度1.4米，这个尺寸既能保证足够的内部空间布置执勤人员住舱、执法装备舱、小型羁押区域，又能适应近岸浅水区域的航行需求，不会因为吃水过深无法靠近岛礁岸边或者小型临时码头。甲板区域除了尾部的RIB收放坡道，舷侧预留了轻武器安装基座，可以根据任务需求加装高压水炮、非致命性武器发射装置，甲板表面采用防滑耐磨的一体化铺装，即使在雨天浪溅的情况下也能保证执勤人员的行走安全。

　　结构设计阶段还充分考虑了日常维护的便利性，所有管路、线缆都采用明线布置在专用的走线槽内，不需要大面积拆解船体结构就能完成检修，主机舱预留了足够的吊装操作空间，日常更换滤芯、检修主机的时候不需要额外拆除周边的附属结构。艇体内部的肋骨平台除了作为结构加强件，还兼做设备安装的基座，把泵组、配电设备这些重量较大的设备都固定在肋骨平台上，降低整艇的重心高度，提升高海况下的稳性，经过稳性校核，整艇的初稳性高达到1.2米，即使在全速大角度转向的情况下也能保持足够的抗倾覆能力。

　　针对近海高盐高湿的使用环境，所有外露的金属结构件都做了防腐处理，船体钢板采用 marine级耐腐蚀钢材，焊接处全部做打磨喷锌处理，避免长期使用过程中出现盐雾腐蚀的问题。上层建筑和主船体的连接位置采用连续满焊工艺，避免应力集中导致的结构开裂，在艇体的舭部位置安装了舭龙骨，不需要额外加装减摇鳍就能把横摇角度降低30%，提升执勤人员在艇上的作业舒适度，减少长时间航行的晕船反应。
