60与80规格双排工业传动链条结构

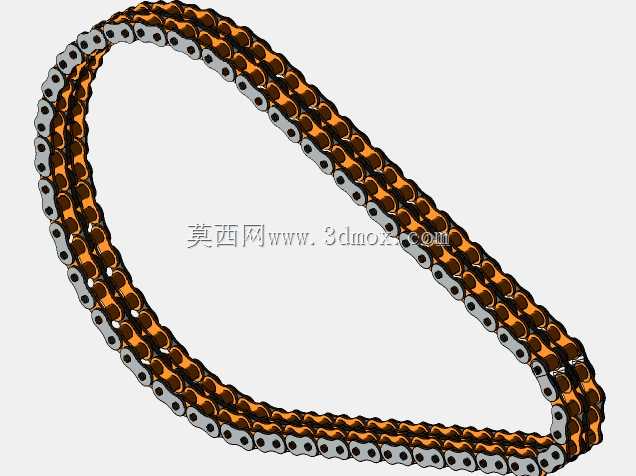

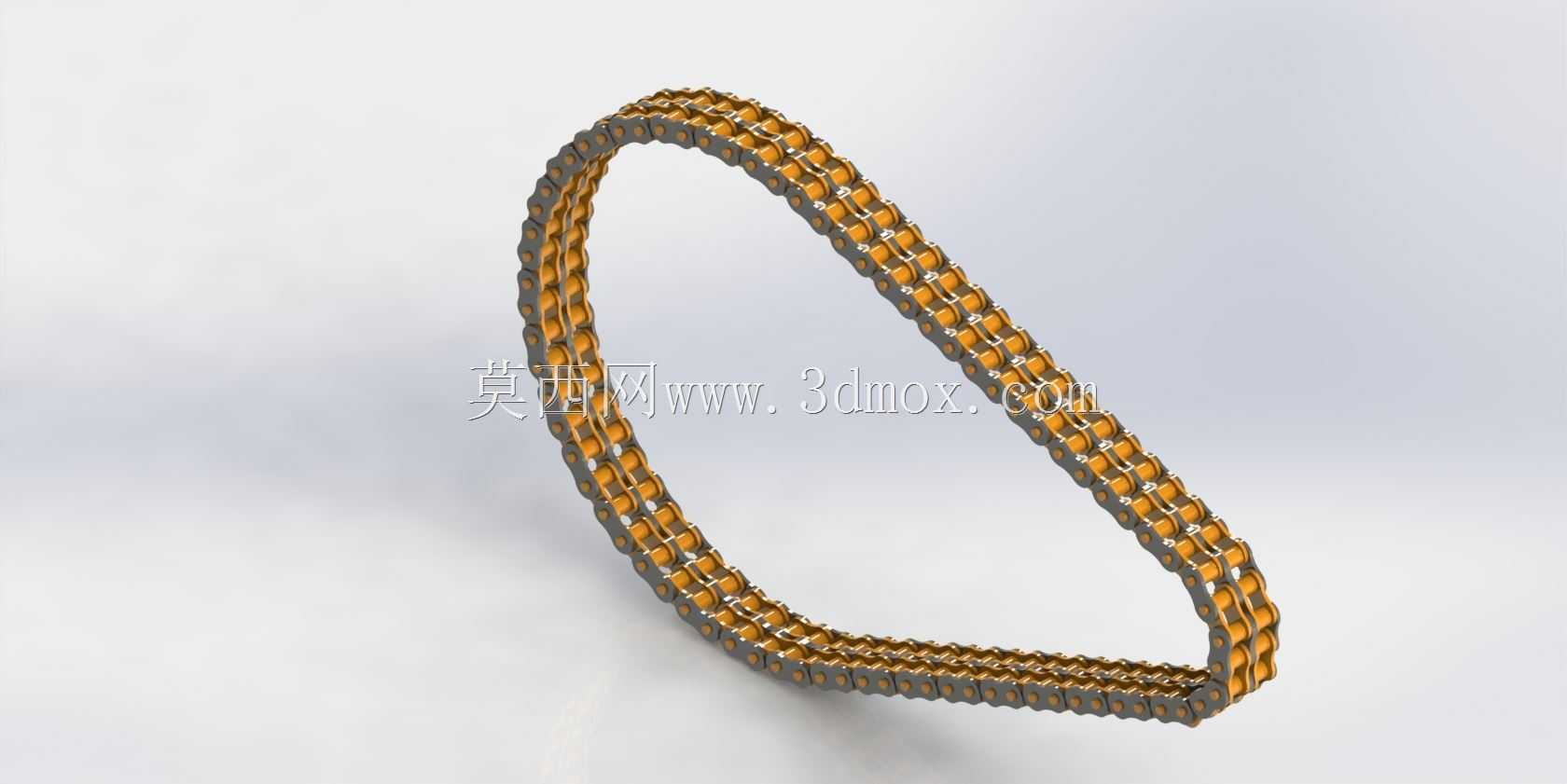

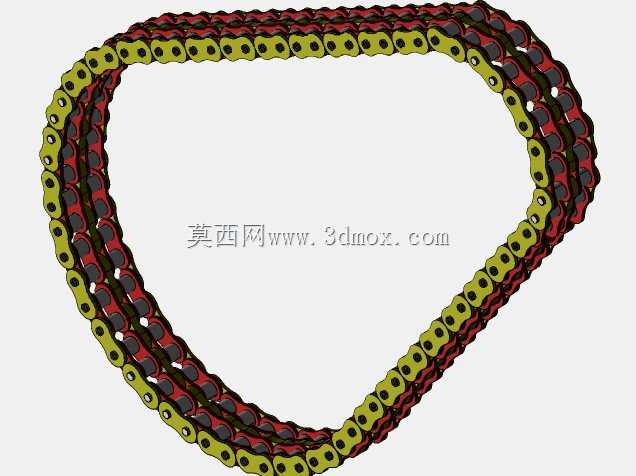

　　在各类工业传动场景中，链传动作为挠性传动的核心形式之一，始终占据着不可替代的位置，尤其是双排滚子链，凭借更高的承载能力与传动稳定性，被广泛应用在重载输送、动力传输、设备联动等工况下。本次呈现的60与80规格双排链条结构，覆盖了两种常用链号的传动链形态，可适配不同载荷等级的传动需求。从实际应用场景来看，60号链对应节距19.05mm的规格，常被用在中小型输送设备、农机传动单元、轻工机械的动力传递环节，可承受中等冲击载荷，在低速到中速的传动区间内保持稳定的啮合精度；80号链对应节距25.4mm的规格，承载能力较60号链提升近40%，多用于矿山输送设备、重型机床进给机构、工程机械的动力传输路径，可应对频繁启停、变载荷冲击的复杂工况。

　　两种规格的双排链均采用内外链板交错铰接的结构形式，每排链节由内链板、外链板、销轴、套筒、滚子五个核心零件组成，双排结构通过同一根销轴将两排平行的链节串联为整体，相比单排链，在不改变链条节距、不增大链轮径向尺寸的前提下，可将整体抗拉载荷提升近一倍，同时有效降低单排链板的受力负荷，延长链条整体的疲劳寿命。从设计思路上看，该结构在建模时严格遵循链传动的啮合几何关系，链板的轮廓采用符合标准的腰形结构，既保证链板在铰接处的强度冗余，又避免链板与链轮齿侧发生运动干涉；销轴与外链板采用过盈配合，与套筒采用间隙配合，保证链节在绕入链轮时可灵活转动，滚子与套筒同样为间隙配合，在链条与链轮啮合时，滚子可沿链轮齿面滚动，大幅降低啮合过程中的摩擦磨损。

　　在安装边界方面，两种规格的链条均需匹配对应齿形的双排链轮，链轮的齿距、排距、齿宽参数需与链条参数完全匹配，安装时需保证两轴的平行度误差控制在允许范围内，避免链条运行过程中出现偏磨、爬齿、掉链等故障；链条的张紧度需根据中心距长度调整，水平传动时初始下垂度控制在中心距的1%-2%，垂直传动时下垂度需适当减小，避免运行中链条与护罩或周边结构发生剐蹭。从结构细节来看，链板的厚度、销轴的直径、滚子的外径均匹配对应链号的标准参数，双排链的排距严格遵循通用标准，可直接适配市面上常规的双排链轮产品，无需额外定制非标链轮，降低设备的配套成本。在实际设备运行中，这类双排链条的润滑维护也需匹配工况，中低速重载工况下可采用定期人工涂抹润滑脂的方式，

　　高速连续运行工况则需配套油浴润滑或者滴油润滑装置，保证铰接副之间始终存在油膜，降低磨损速率。不同于单排链的受力特性，双排链在运行时若两排链的受力不均，会加速其中一排链节的磨损，因此在安装时不仅要保证链轮的共面度，还要保证链条的初始张紧力在两排链上均匀分布，避免出现偏载。该结构的建模还原了链条成环后的柔性形态，可直接用于设备装配的干涉检查、传动路径的运动仿真，帮助设计人员在方案阶段验证链条的长度是否合适、张紧装置的布置位置是否合理、链条运行过程中是否会与周边的机架、护罩、其他传动部件发生运动干涉，减少后续实物装配阶段的整改工作量。在输送类设备中，这类双排链条还可搭配附件链板，直接作为输送载体承载工件，此时链条不仅承担动力传输的作用，还直接承受工件的载荷，对链板的抗弯强度、销轴的抗剪切强度都有更高的要求，80规格的双排链在这类场景下的适配性更强，可承载单节距上数十公斤的工件重量，配合导轨支撑可实现长距离的工件输送。
