内燃机传动用分体式连杆盖结构设计

项目分类:通用机械零部件 发布时间:2025-09-16 ID:1081605
  • 内燃机传动用分体式连杆盖结构设计
  • 内燃机传动用分体式连杆盖结构设计
  • 内燃机传动用分体式连杆盖结构设计
  • 内燃机传动用分体式连杆盖结构设计
  • 内燃机传动用分体式连杆盖结构设计

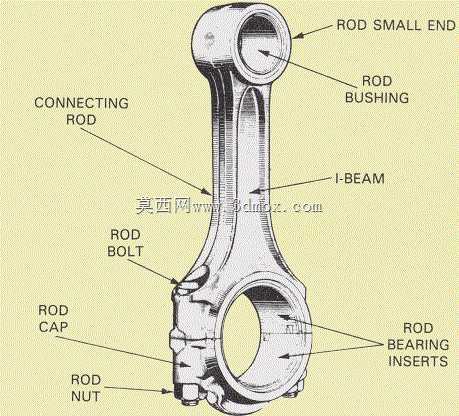

在往复式内燃机、往复式压缩机这类依靠曲柄连杆机构实现运动形式转换的设备中,连杆盖是连杆总成不可或缺的组成部分,它与连杆杆身的大头端配合,共同构成完整的曲柄销安装孔,实现连杆与曲轴曲柄销的铰接,保障整套传动副能够稳定传递往复运动与旋转运动之间的作用力。从实际应用场景来看,这类零件广泛搭载于车用汽油发动机、柴油发动机、中小型通用动力机械、空气压缩机等设备的动力端,长期处于高交变载荷、高速相对运动的工作环境中,其结构设计的合理性直接决定了整套动力总成的运行可靠性与服役寿命。

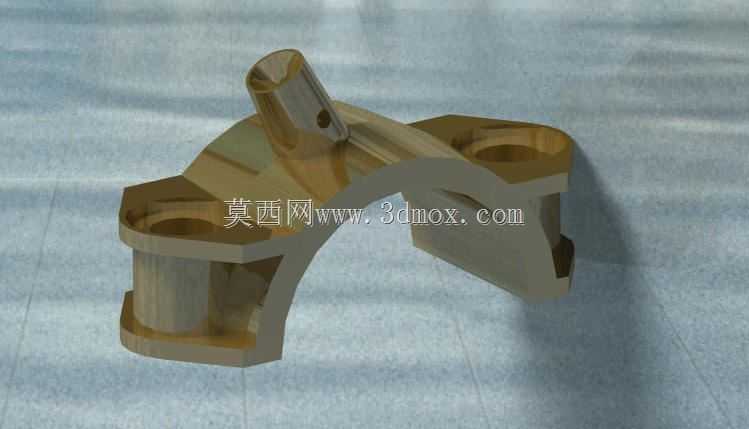

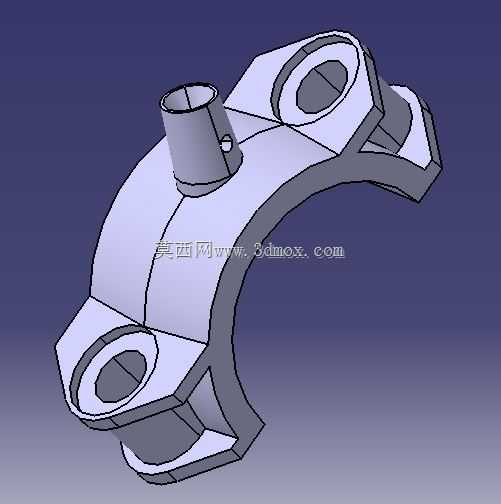

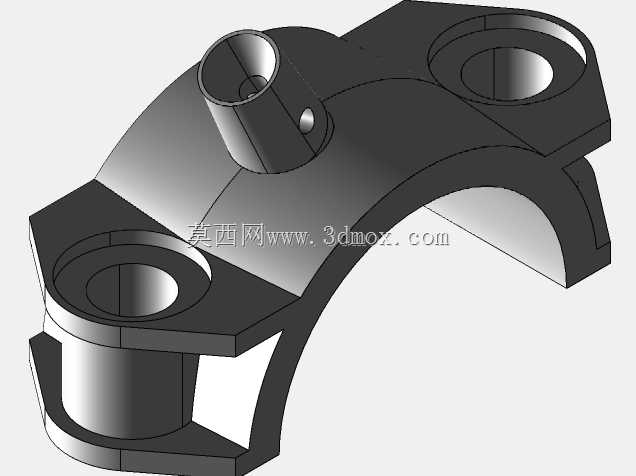

从功能特性上看,该连杆盖采用分体式抱合结构,主体为弧形承载基体,两侧设置带螺栓过孔的安装凸台,凸台端面经过精加工处理,能够与连杆杆身大头的分割面实现紧密贴合,通过连杆螺栓施加规定的预紧力矩后,可形成足够的抱紧力,将曲柄销牢牢约束在连杆大头的孔位内,同时预留合适的轴瓦安装间隙,保障曲轴转动过程中连杆能够顺畅摆动,不会出现松旷、卡滞的问题。基体上方设置的定位凸台结构,主要用于安装过程中的对位导向,同时可作为轴瓦的轴向定位结构,避免轴瓦在长期交变载荷作用下出现转动、轴向窜动的问题,保障润滑油脂能够稳定在轴瓦与曲柄销之间形成有效油膜,降低摩擦副的磨损速率。

在设计思路层面,这类连杆盖的结构首先要满足强度与刚度的平衡要求:由于工作过程中需要承受活塞传递来的爆发压力、往复运动惯性力以及旋转离心力的交变作用,基体的弧形过渡区域不能出现尖锐棱角,所有转角位置均设置了足够大的圆角,避免应力集中导致零件在长期交变载荷下出现疲劳裂纹;两侧安装凸台的厚度经过载荷校核,能够承受螺栓预紧力与工作载荷的共同作用,不会出现压紧变形导致的孔位失圆问题。同时,零件的整体重量经过优化,在满足强度要求的前提下尽可能去除非承载区域的多余材料,降低往复运动部分的整体质量,从而减小设备运行过程中的惯性冲击,提升高转速工况下的运行稳定性。

从安装边界与尺寸配合角度来看,该连杆盖的两个安装螺栓孔的中心距是核心安装参数,需要与连杆杆身大头的螺栓孔位完全同轴,孔位公差控制在IT7级精度范围内,保障螺栓安装后不会出现附加剪切应力;两个凸台的结合面平面度要求不低于0.02mm,表面粗糙度达到Ra1.6以下,保障结合后能够实现足够的接触刚度,避免工作过程中出现结合面分离导致的连杆螺栓过载断裂。内孔的直径尺寸与连杆杆身大头的半孔组合加工后,圆度与圆柱度公差需要控制在0.008mm以内,保障轴瓦安装后能够均匀贴合,不会出现局部间隙过大导致的油膜破裂问题。上方的定位凸台外径与轴瓦定位槽的尺寸采用过渡配合,安装后能够限制轴瓦的周向与轴向位移,避免轴瓦随曲柄销同步转动堵塞油孔。

在实际装配过程中,该连杆盖与连杆杆身的配对有严格的对位要求,通常结合面处会设置定位销套或者错位齿形结构,避免装配过程中出现装反、错位的问题,螺栓拧紧需要按照规定的力矩与角度分步进行,保障两个螺栓的预紧力均匀一致,避免单侧压紧力过大导致孔位变形。日常设备维护过程中,需要重点检查连杆盖的结合面是否存在压痕、裂纹,螺栓孔是否出现变形,一旦发现异常需要及时更换,避免运行过程中出现连杆盖断裂、活塞撞缸等严重设备故障。
