1英寸螺距重型80链偏置连杆结构

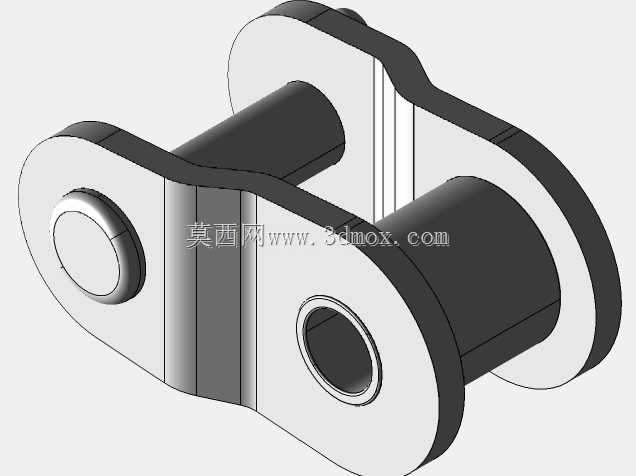

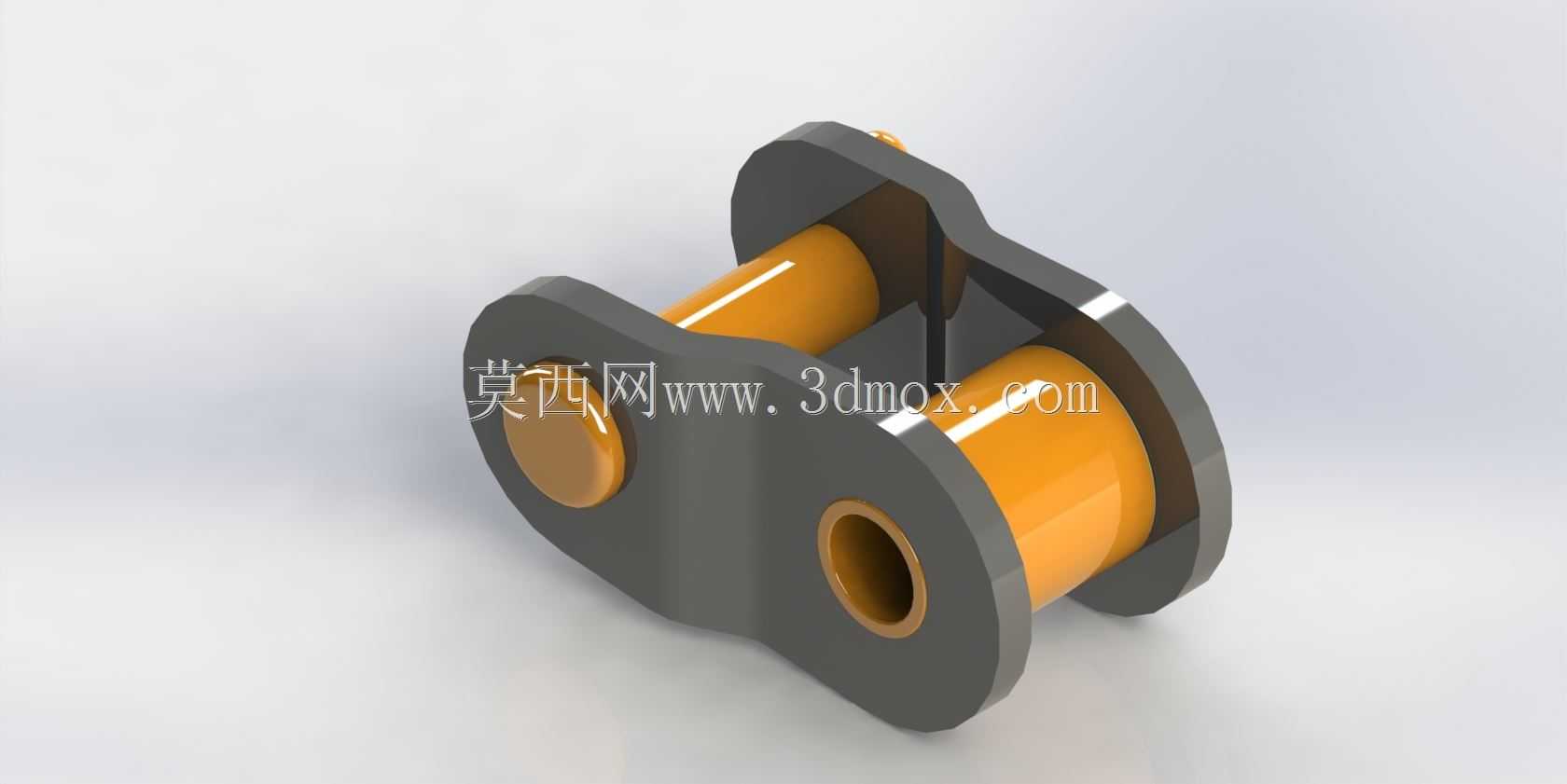

　　在重载链传动系统的布局设计中，偏置连杆也就是常说的过渡链节，是解决链条奇数节距适配、张紧余量微调场景下不可或缺的结构件，这款1英寸螺距的80系列重型偏置连杆，主要适配矿山输送、重型农机、冶金设备传动段的链条拼接需求，区别于标准内外链板组成的偶数节链条，偏置连杆的存在可以让工程人员在不强行张紧链条、不额外增加整节链段的前提下，完成链条闭环长度的精准匹配，避免过张紧导致的销轴磨损加剧、链板疲劳载荷超限问题。从结构设计逻辑来看，这款偏置连杆采用了弯板一体成型的单侧链板结构，两个销轴安装孔的中心距严格遵循80链条1英寸也就是25.4mm的标准节距要求，链板的折弯偏移量经过精准计算，刚好可以补偿单节链板的厚度差，

　　保证拼接完成后整根链条的节距误差控制在0.05mm以内，避免传动过程中出现跳齿、冲击载荷陡增的问题。销轴与套筒的配合段采用了间隙适配的公差设计，套筒外壁可以和链轮齿槽平稳啮合，销轴两端的铆接预留位可以保证装配完成后链板不会出现轴向窜动，同时预留了足够的润滑脂存储间隙，在重载低速的传动场景下，能够持续为摩擦副提供润滑，降低运行过程中的磨损速率。从安装边界来看，这款偏置连杆的整体宽度与标准80链条的内节内宽、外节外宽尺寸完全匹配，不需要对现有链轮、导轨、张紧机构做任何改造就可以直接替换安装，链板的外形轮廓做了圆弧倒角处理，避免运行过程中与导轨护板、链轮侧边发生剐蹭。在实际工程应用中，这类偏置连杆往往用在输送线尾端张紧段、

　　农机传动箱输出端、矿山刮板输送机的检修拼接段，很多现场运维人员在更换链条时经常会遇到整根链条长度差半节的情况，如果强行去掉一节链条就会导致张紧行程不足，运行过程中容易出现链条松脱跳齿的问题，这时候加装一个偏置连杆就可以完美解决长度适配问题，不需要额外调整设备的中心距，大幅降低现场检修的工作量。设计这类链节的时候，需要重点关注弯板处的应力集中问题，这款链板在折弯过渡位置做了大圆弧过渡处理，经过有限元校核，在额定120kN的破断载荷下，折弯位置的应力集中系数控制在1.2以内，完全满足重载工况下的强度要求，不会出现运行过程中链板断裂的问题。套筒的内壁做了渗碳淬火处理，表面硬度达到HRC58-62，能够承受销轴反复转动带来的摩擦损耗，

　　销轴表面同样做了硬化处理，配合润滑脂的存储结构，在无额外维护的工况下可以达到与标准链节相当的使用寿命。在三维建模过程中，这类零件需要严格遵循ANSI链条标准的尺寸要求，不仅要保证单个零件的尺寸精度，还要模拟装配后与相邻标准链节的配合间隙，验证链节转动过程中是否存在干涉，同时还要匹配标准80链轮的齿形参数，确保啮合过程中接触应力分布均匀，不会出现局部载荷过大导致的齿面磨损或者链板压溃问题。很多初级设计人员在做链传动布局的时候，往往只计算偶数节的链条长度，忽略实际安装过程中中心距误差、链条张紧行程余量带来的长度偏差，导致现场装配时出现长度不匹配的问题，这时候偏置连杆的三维模型就可以提前在装配阶段做长度适配验证，提前预判安装风险，减少现场整改的成本。
