35度槽型D系列重型散装物料输送托辊组

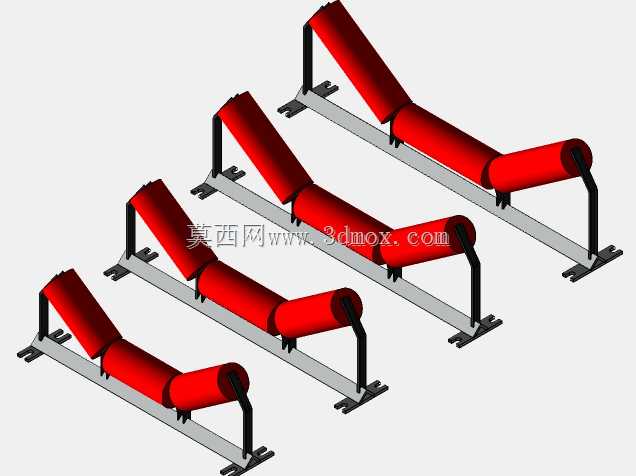

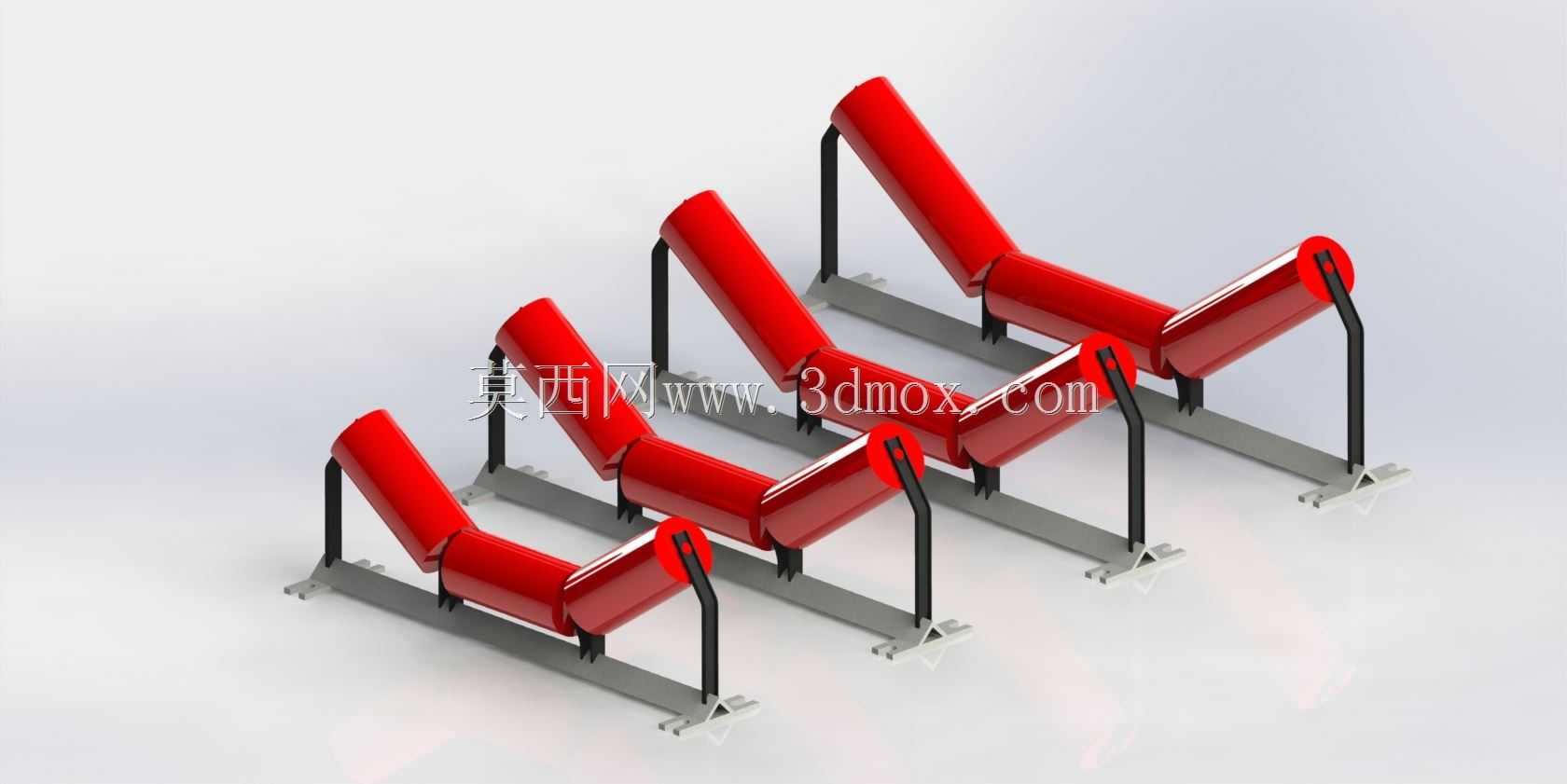

　　在矿山、港口散货堆场、煤炭集运站、砂石骨料生产线这类连续输送作业场景里，槽型托辊组是带式输送机的核心承载部件，直接决定了重载工况下皮带的运行稳定性与物料输送效率。本次呈现的35°槽形托辊D系列结构，专门针对大密度散装物料的长距离输送需求设计，相比常规30°槽角的托辊组，35°的槽角设计能让输送皮带形成更深的料斗截面，在相同带宽条件下可提升15%-20%的物料装载量，同时减少散料在输送过程中的撒漏问题，尤其适配矿石、原煤、碎石这类堆积密度大、粒度不均的散装物料输送场景。从结构设计来看，该托辊组采用三节辊对称布置形式，中间水平托辊承担主要的物料垂直载荷，两侧倾斜托辊分别以35°夹角向上弯折，共同形成贴合皮带的弧形支撑面，

　　避免皮带在重载下出现过度下垂、跑偏的问题。托辊的辊体采用无缝钢管加工，两端配置密封式轴承座，内置的防尘密封结构可阻挡散料输送过程中产生的粉尘、细小颗粒进入轴承内部，延长辊体的转动寿命，减少日常运维的更换频次。支撑托辊的支架采用折弯型钢焊接成型，底部预留的安装孔位可直接与输送机的中间架纵梁通过螺栓固定，安装时需要保证同组托辊的轴线与输送机纵向中心线保持垂直，相邻托辊组的间距根据输送物料的密度调整，输送重质散料时可适当缩小间距，避免皮带在托辊间隙处出现过大挠曲。设计过程中需要重点校核托辊的径向载荷与支架的结构强度，D系列重型款的辊体壁厚比普通轻型托辊加厚2-3mm，可承受单组200kg以上的动载荷，

　　适配带宽从800mm到1600mm的带式输送机使用场景。安装边界方面，托辊组的整体宽度需要比匹配的皮带宽度宽出100-150mm，两侧斜辊的外端要预留足够的安全距离，防止皮带跑偏时与支架发生剐蹭；支架的安装高度需要结合输送机的头尾滚筒中心高、皮带张紧行程统一核算，保证整条输送线的托辊上表面处于同一水平面，避免出现局部高低差导致皮带受力不均、运行跑偏。在实际使用过程中，这类槽型托辊组通常沿着输送机的承载段等距布置，在受料点位置还会加密布置缓冲托辊组，抵消物料下落时的冲击载荷，而普通承载段使用该款重型槽型托辊，既能保证足够的承载能力，又能通过合理的辊子转动阻力降低皮带运行的能耗。设计建模时需要重点保证三个辊子的轴线处于同一平面，

　　两侧斜辊的倾斜角度误差控制在±0.5°以内，支架的安装孔位同轴度要符合装配要求，避免出现辊子卡滞、转动不顺畅的问题，同时要考虑辊体的拆装便利性，支架采用开口式安装结构，更换辊体时不需要拆卸整条皮带，只需要将损坏的辊体从支架卡槽中取出即可更换，大幅降低现场运维的作业难度。对于散料输送系统的设计人员来说，这类托辊组的选型直接关系到整条输送线的运行可靠性，建模时需要准确还原辊体的直径、轴径、支架的安装尺寸，确保后续生成的工程图可以直接用于生产加工，避免出现尺寸偏差导致现场安装时无法适配输送机纵梁的问题。
