RV底盘升降用原型齿轮传动箱结构设计

　　这款齿轮传动箱的核心应用场景锚定旅居房车的RV底盘升降作业环节，在户外驻车场景下，传统支腿升降结构往往存在传动扭矩不足、升降同步性差的问题，这套原型结构正是针对这类痛点完成的传动方案设计。从实际功能落地角度看，整套结构承担动力输入转换、扭矩放大、直线升降驱动的核心作用，动力输入端直接接驳直流驱动电机，通过内部多级齿轮啮合完成转速降低与扭矩提升，最终将旋转动力输出至升降丝杆结构，带动RV底盘的支腿完成伸出与收回动作，实现驻车时底盘水平校准、离地间隙调整的实际需求，尤其适配非铺装露营场地的驻车调平场景，避免车身倾斜带来的居住不适感与结构受力偏移问题。

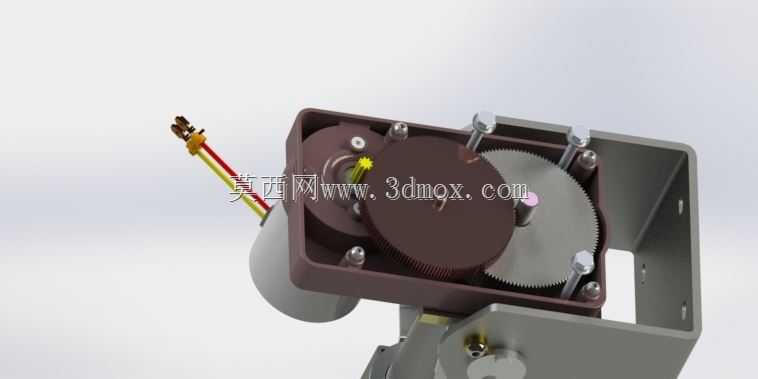

　　从设计思路层面拆解，这套结构优先考虑了紧凑安装空间下的传动效率与结构刚性，内部采用直齿圆柱齿轮啮合传动方案，大传动比齿轮组采用平行轴排布方式，在有限的箱体内腔中完成三级减速的传动比分配，既保证了足够的输出扭矩满足单支腿数百公斤的承重需求，又将整体传动效率控制在合理区间，避免动力传递过程中过多的能量损耗。箱体采用分体式框架结构，上盖与底座通过螺栓紧固连接，齿轮轴两端采用滑动轴承配合定位，既控制了整体制造成本，又能满足驻车升降这种间歇式作业工况下的耐磨需求，齿轮啮合侧隙预留了合理的装配公差，既避免加工误差带来的卡滞问题，又能保证正反转切换时的传动精度，减少升降动作的虚位。

　　从安装边界与尺寸适配角度看，整套齿轮箱的外部安装支架采用折弯钣金成型结构，支架上预留的安装孔位直接匹配RV底盘纵梁的标准安装点位，不需要对原有底盘结构做额外的打孔改装，输入端的电机接线预留了足够的走线空间，接线端采用绝缘护套防护，避免户外泥水、灰尘侵入接线部位造成短路故障。输出端的轴伸尺寸与升降丝杆的连接套完全适配，通过平键传递扭矩，轴端设置锁紧挡圈防止轴向窜动，保证动力传递过程中的同轴度。箱体内部的齿轮组做了厚度差异化设计，高速级小齿轮采用更大厚度保证齿面接触强度，低速级大齿轮在满足强度要求的前提下适当控制厚度，减少整体结构重量，避免给底盘增加过多的额外负载。

　　在实际工况适配层面，这套结构充分考虑了户外使用的环境特性，箱体拼接面预留密封槽位，装配时可填充密封胶实现IP54级别的防护能力，避免露营场景下的雨水、扬尘进入箱体内部造成齿轮磨损加剧。齿轮材质选用常规工程用调质钢，齿面做高频淬火处理，保证足够的齿面硬度应对频繁的升降启停冲击，轴承部位预留润滑脂加注空间，出厂时填充足够的锂基润滑脂即可满足全生命周期的润滑需求，不需要用户做频繁的维护保养。整套结构的传动比经过反复验算，匹配常用的12V直流驻车电机参数，单支腿升降速度控制在每分钟10毫米左右，既保证升降过程的平稳性，又不会因为速度过慢影响驻车准备效率，多套齿轮箱并联使用时，可通过电路控制实现同步升降，也可单独调整单支腿高度完成精细化水平校准，完全满足RV底盘驻车场景的实际使用需求。
