房车配套翻转式支撑顶升结构设计

　　这套翻转式顶升支撑结构，主要面向自行式房车、拖挂式旅居车的驻车稳固场景开发，区别于传统立式独立千斤顶，它采用翻转收纳的安装逻辑，解决了房车底盘下部空间有限、外置支撑件易剐蹭路障的实际痛点。在实际户外驻车场景中，尤其是非铺装路面、坡度差较大的露营点位，单靠房车自身驻车制动很难完全消除车厢晃动，不管是车内人员走动、外置厨房操作还是车顶露台站立，都会带来明显的晃动感，这套结构就是为了抵消这类动态位移，给驻车状态的车厢提供多点刚性支撑。

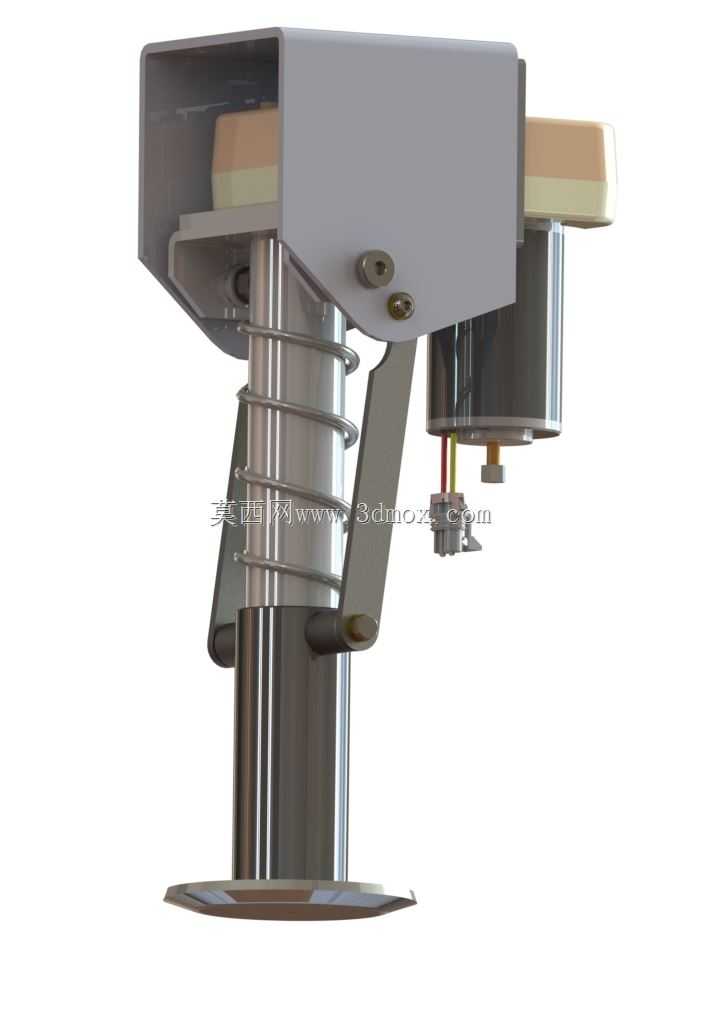

　　从功能实现逻辑来看，结构核心分为顶升执行段、翻转铰接段、固定安装段三个部分。顶升段采用多级伸缩套筒配合内置压缩弹簧的结构，弹簧的预紧力经过匹配计算，在非工作状态下可以将伸缩套筒自动收回至最短行程，避免伸出段剐蹭地面；工作状态下通过配套的驱动单元输出推力，将套筒逐节伸出，直到底部支撑盘完全贴合地面，单支结构的额定支撑载荷按照房车单角最大承重设计，覆盖常见B型、C型房车的单侧支撑需求，支撑盘采用大直径平底结构，接触地面的压强控制在合理范围，即便在松软的草地、沙土地面驻车，也不会出现支撑脚下陷的问题。

　　翻转铰接段是这套结构区别于普通千斤顶的核心设计，铰接支座直接焊接在房车底盘的纵梁预留安装位上，铰接轴的转动阻尼经过调校，非工作状态下可以将整个顶升结构向上翻转90度，完全收纳到底盘下部的防撞梁内侧，不会超出底盘最低离地间隙，车辆行驶过程中不会被路面凸起、减速带剐蹭；需要驻车使用时，只需要手动将结构向下翻转至垂直于地面的工作位置，铰接位自带的弹性定位销会自动卡入定位槽，锁死翻转角度，避免顶升过程中结构出现摆转偏移。固定安装段的连接法兰采用加厚钢板冲压成型，法兰上的安装孔位完全匹配主流房车底盘的预留孔距，不需要对底盘纵梁进行额外打孔焊接，降低改装过程中的结构损伤风险。

　　设计过程中重点考虑了户外使用的耐候性需求，所有金属结构件都采用镀锌+喷塑的双层表面处理，伸缩套筒的配合面做了硬铬镀层处理，既能降低伸缩过程的摩擦阻力，也能避免长期户外使用出现锈蚀卡滞的问题；铰接轴采用不锈钢材质，配合自带的防尘密封圈，即便长期暴露在泥水、扬尘环境中，也能保证翻转动作顺畅。结构的安装边界做了明确的适配设计，收纳状态下整体结构的外轮廓尺寸控制在底盘纵梁的宽度范围内，不会和底盘上布置的清水管、电线束、油箱等附属部件产生干涉；工作状态下的最大伸出行程可以满足300毫米以内的地面高度差补偿，覆盖绝大多数露营场地的地面不平度需求，不需要额外垫入木块、砖块来找平支撑点。

　　从结构可靠性角度出发，顶升段的每节伸缩套筒都设置了防脱限位结构，即便达到最大伸出行程，也不会出现套筒脱出的问题；铰接位的定位销采用剪切强度足够的合金钢材质，承受侧向载荷的时候不会出现剪断失效的情况。和传统的手摇式房车支腿相比，这套翻转结构不需要在驻车时单独从储物舱取出、逐个摆放安装，只需要翻转到位即可操作顶升，整个驻车支撑的准备时间可以缩短70%以上，同时避免了外置支腿容易丢失、遗忘收纳就开车行驶的问题。结构的驱动接口采用通用的快插设计，可以和房车自带的电动扳手、手动摇柄适配，不需要配备专用的操作工具，即便在户外出现电路故障的情况，也可以通过手动方式完成顶升和收纳操作。
