露营车配套支撑千斤顶结构设计

　　做户外旅居装备结构设计快十年，经手的车载支撑类部件少说也有几十套，这套露营车千斤顶的结构逻辑，是我见过兼顾安装便捷性与支撑稳定性的典型方案。很多刚接触旅居车改装的工程师容易把这类支撑件和车载换胎千斤顶混为一谈，实际上二者的使用场景完全不同：换胎千斤顶是临时单点举升，作业时间短、支撑点位集中在底盘大梁的指定承重位，而露营车驻车千斤顶是车辆停驻后的长期稳定支撑，需要分摊整车载荷、抵消驻地面的不平整，避免车厢长期单侧受力导致的箱体变形、门窗密封错位，甚至是车载家具的连接松动。

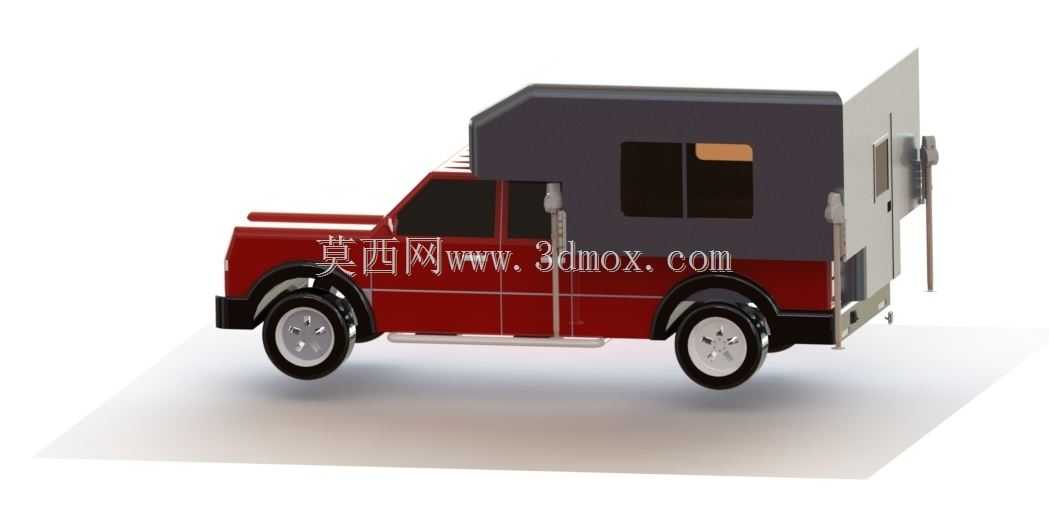

　　从结构设计思路来看，这套支撑件没有采用传统的摇臂式侧装结构，而是采用了垂直收放的直柱式布局，完全贴合露营车箱体下沿的安装边界，收纳状态下支撑柱整体贴合车身侧围，突出车身的尺寸控制在80mm以内，既不会超出车辆外廓尺寸的法规要求，也能避免越野路段行驶时被路边障碍物剐蹭。安装点位的设计也做了针对性优化，四个支撑位分别对应露营车厢体底部的主承重梁位置，每个安装座都预留了三个M12的螺栓固定孔，不需要对原车底盘做切割改装，只需要在承重梁对应位置打定位孔就能完成固定，适配市面上绝大多数皮卡底盘改装的背驮式露营舱。

　　实际使用时的功能逻辑也做了简化，不需要额外搭配复杂的液压动力单元，纯机械的螺纹传动结构就能完成支撑高度调节，单支支撑的额定承重设计在1.2t，四支同时工作就能覆盖绝大多数4.5t总质量以内的露营车驻车需求，哪怕是在坡度不超过8度的非硬化驻地面，通过单支高度的独立调节，就能把车厢调整到水平状态，避免车载冰箱、水路系统因为倾斜角度过大出现工作故障。支撑脚的底部做了直径120mm的圆盘式承压设计，和地面的接触面积比传统支脚大了近60%，哪怕是在松软的草地、沙土地面驻车，也不会因为压强过大出现支脚下陷的问题，不需要额外携带支脚垫就能满足大部分户外场景的使用需求。

　　很多改装方案里的驻车支撑容易出现的异响问题，这套结构里也做了对应的细节处理：支撑柱的伸缩段做了铜基衬套的耐磨设计，间隙控制在0.2mm以内，既保证伸缩顺畅，也不会因为行驶过程中的晃动产生金属碰撞异响；锁止结构采用了楔形自锁设计，支撑到位后不需要额外插销固定，螺纹的自锁特性加上楔形面的抱紧力，哪怕是遇到大风天气导致的车身轻微晃动，支撑结构也不会出现松脱滑落。从安装边界来看，整套支撑件的垂直调节行程做到了350mm，哪怕是车辆停在路边台阶旁、或者是地面有明显坑洼的位置，也能通过行程调节让轮胎完全卸力，避免长期驻停时轮胎长期受静载荷导致的胎面变形，延长轮胎的使用寿命。

　　做三维建模的时候需要特别注意几个配合尺寸的公差：一是安装座和车身承重梁的贴合面平面度要控制在0.1mm以内，避免安装后出现应力集中，长期受力导致固定螺栓断裂；二是伸缩柱的同轴度公差要控制在0.05mm以内，不然调节高度的时候会出现卡滞，尤其是在户外沾了泥沙的情况下，公差过大很容易出现伸缩不畅的问题；三是支撑脚的铰接角度要做到前后左右各15度的自适应调节，保证在不平整地面支撑时，支撑脚盘面能完全贴合地面，不会出现点接触导致的压强过大问题。

　　很多人觉得这类支撑件结构简单，随便焊个铁架子就能用，实际上在户外长期使用的场景下，结构的可靠性直接影响旅居体验：如果支撑结构强度不足，半夜出现支腿变形滑落，轻则车厢倾斜导致物品散落，重则会出现箱体侧翻的安全事故。这套结构的受力分析我之前做过模拟，在额定载荷下，支撑柱的最大变形量不到0.8mm，固定螺栓的剪切应力远低于材料的屈服强度，哪怕是在-30度的低温环境下，材料的低温冲击韧性也能满足户外使用要求，不会因为低温变脆出现断裂。和市面上常见的电动支撑腿相比，这种纯机械结构的故障率要低很多，没有电路、电机的故障点，哪怕是在偏远的无人区驻停，也不用担心电路故障导致支腿无法收放的问题，手动调节的速度虽然比电动慢一点，但可靠性对于户外装备来说永远是第一位的。
