商用食品服务牛奶储存冷却设备结构

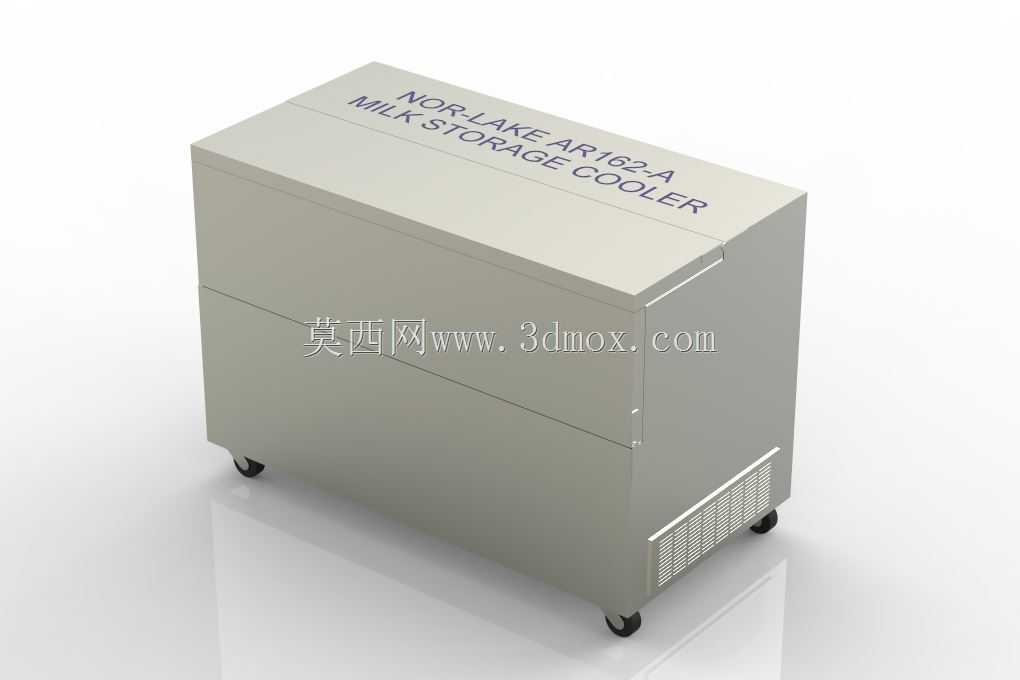

　　在商用餐饮、团餐配送、烘焙加工以及饮品门店的后场操作区，鲜牛奶的暂存温控一直是食安管控的核心环节，这类卧式储奶冷却设备正是针对该场景开发的专用制冷存储单元，区别于普通商用冷柜，其内部流道设计、温控精度、舱体承重逻辑都围绕液态奶的存储特性做了定向优化。从结构布局来看，设备采用卧式顶开舱体设计，整体外舱采用食品级磨砂不锈钢板材一体折弯成型，舱体拼接处做了圆弧过渡处理，既避免清洁死角残留奶渍引发的卫生问题，也能减少焊接应力带来的舱体变形风险，底部配置四个带刹车的静音万向脚轮，单轮额定承重满足满舱储奶时的总载荷要求，脚轮安装座与舱体底架采用螺栓刚性连接，底架内部预埋型钢支撑骨架，避免长期满载使用出现舱体底部下凹变形。

　　设备正面下部预留了通风格栅阵列，格栅的开孔角度做了斜切处理，既能保证制冷机组的散热进风通量，也能避免地面清洁时的水花飞溅进入机组舱，制冷压缩机组与冷凝管路全部集成在舱体下部的独立设备舱内，设备舱与上部储奶舱之间做了高密度聚氨酯发泡隔热层，发泡层厚度经过热传导仿真校核，在35℃的环境温度下，储奶舱的冷量损耗能控制在设计阈值内，保证舱内温度稳定维持在鲜牛奶存储要求的2-6℃区间，温度波动范围不超过±1℃，避免温度反复波动导致牛奶品质下降。舱盖采用整体式发泡保温盖，边缘镶嵌食品级硅胶密封条，密封条采用可拆卸式卡槽固定结构，方便后期维护更换，舱盖与舱体的连接采用隐藏式阻尼铰链，开启时能在任意角度悬停，避免操作人员取奶时舱盖意外滑落造成磕碰，舱盖表面模压印有设备型号与功能标识，标识采用耐擦拭的丝网印刷工艺，长期接触清洁药剂也不会出现脱落模糊的问题。从安装边界来看，设备的整体宽度、深度与高度都适配商用后场的标准操作台面高度差，放置时不需要额外做基础固定，只需要在设备背部预留足够的散热空间，保证冷凝排风顺畅即可，设备的供电接口设置在背部下方，采用标准三孔工业防水插头，接线时不需要额外改造电路，适配餐饮门店常规的供电容量。在设计思路上，这款设备没有采用复杂的冗余功能，所有结构设计都围绕耐用、易清洁、温控稳定三个核心需求展开，舱内没有多余的凸起结构，储奶舱内胆采用一体拉伸成型工艺，没有拼接焊缝，清洁时可以直接用高压水枪冲洗，不会出现积液残留的问题；

　　制冷系统的管路布局做了减震处理，压缩机运行时的震动通过橡胶减震垫传递到底架，运行噪音控制在商用后场允许的范围内，不会干扰前场的营业环境。针对食品服务场景的高频使用需求，舱盖的开合寿命、脚轮的耐磨性能、密封条的抗老化性能都做了针对性强化，比如脚轮采用聚氨酯轮面，在厨房常见的有水、有少量油污的地面上也能保持足够的抓地力，推动时不会出现打滑、留痕的问题；密封条采用耐低温、耐油脂的硅胶材质，长期在低温环境下使用不会出现硬化开裂的问题，保证舱体的密封性能。在实际使用场景中，这类设备除了存储鲜牛奶，也可以临时存储其他需要低温冷藏的液态乳制品、烘焙用原料等，舱内的有效容积经过优化，能容纳标准规格的商用储奶桶，不需要额外定制容器，

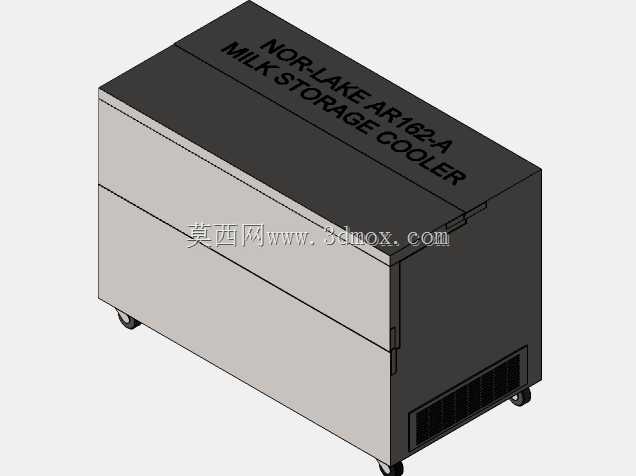

　　降低了用户的配套采购成本；设备的温控调节旋钮设置在设备舱侧面，做了防水密封处理，操作人员清洁设备时不会因为进水导致温控失灵，温度显示采用直观的刻度标识，不需要专业培训就能完成温度调节操作。从三维建模的角度来看，这款设备的结构拆分逻辑清晰，外舱钣金、内部隔热层、制冷机组、脚轮组件、舱盖铰链、密封条等部件都可以独立拆分建模，各部件的装配间隙符合钣金加工与制冷设备的装配公差要求，建模时可以直接参考实物的装配关系做干涉检查，比如舱盖闭合时与密封条的压缩量、脚轮转动时与底架的间隙、散热格栅的通风面积校核等，都能直接对应实际生产的工艺要求，对于从事商用制冷设备设计、餐饮后场布局设计的工程师来说，这类模型可以直接用于方案布局、空间校核、部件选型参考，不需要从零开始测绘结构，能大幅提升方案设计阶段的工作效率。
