笔记本电脑铝合金散热支撑底座结构设计

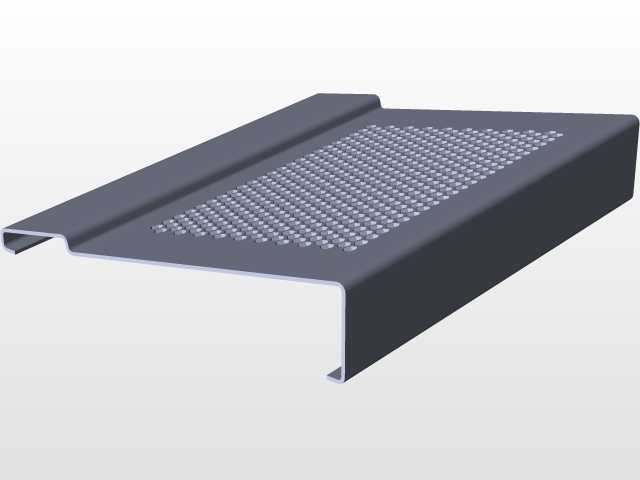

　　该构件为笔记本电脑配套的铝合金散热支撑底座，采用6系铝合金板材经钣金折弯工艺成型，整体为浅槽式承托结构，两侧向下弯折形成高度一致的支撑边，弯折处预留均匀的圆角过渡，避免应力集中导致的板材开裂，同时消除锐边防止使用过程中刮擦设备外壳或划伤使用者。支撑边的高度经过适配调校，既保证底座下方预留足够的通风间隙，让冷空气能够顺畅从底部进入带走笔记本运行产生的热量，又控制整体抬升高度，避免键盘输入角度过大造成长时间使用的腕部疲劳。

　　底座主体承载面采用整面阵列式冲孔设计，冲孔为统一规格的圆形通孔，孔位排布遵循等间距网格布局，在保证整体结构刚性的前提下最大化通风开孔率，冲孔边缘经去毛刺处理，不会刮蹭笔记本底部的防滑胶垫或外壳涂层。承载面靠近后侧的位置设置向上弯折的挡边，挡边高度较低，仅起到限位作用，不会遮挡笔记本后侧的接口区域，保证外接电源线、数据线、视频线等配件能够正常插拔不受干涉。

　　从实际应用场景来看，这类底座多用于办公桌面、居家工作台等场景，适配常规尺寸的轻薄型笔记本电脑，既可以作为日常使用的垫高散热支架，也可搭配外置键盘使用时将笔记本作为副屏抬高到合适视线高度，减少长期低头造成的颈椎压力。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯边的折弯半径匹配常用钣金折弯模具参数，无需定制特殊刀具即可完成加工，冲孔采用常规数控冲床即可批量加工，有效控制生产制造成本。

　　安装与使用层面，该底座无需额外固定配件，直接放置在平整桌面即可使用，底部支撑边的接触面可粘贴防滑胶垫，增大与桌面的摩擦力，避免打字时底座出现滑移。整体外形尺寸适配多数13-16英寸笔记本的底部支撑跨度，两侧支撑边的间距大于常规笔记本的底部宽度，不会出现卡滞笔记本外壳的情况，承载面的平面度控制在合理公差范围内，放置笔记本后不会出现局部翘曲、晃动的问题。

　　结构设计上充分考虑了铝合金材料的特性，6系铝合金兼具良好的刚性与导热性，除了通风孔带走热量外，板材本身也可以辅助传导笔记本底部的积热，提升整体散热效率。折弯结构的设计在不额外增加加强筋的前提下，通过板材自身的弯折形成结构加强，保证放置重量较大的性能本时也不会出现中部凹陷变形的情况，长期使用的结构稳定性可靠。挡边的位置经过反复调校，刚好对应笔记本底部前缘的防滑胶垫位置，限位的同时不会遮挡笔记本底部的自带进风口，避免影响笔记本自身的散热风道循环。
