开放式多层电信设备安装机柜结构设计

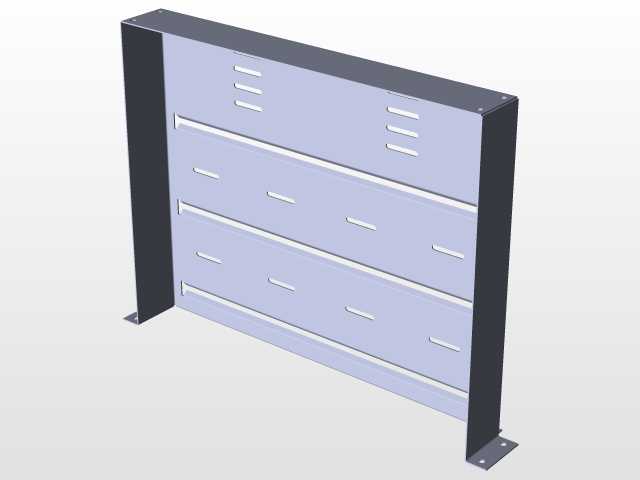

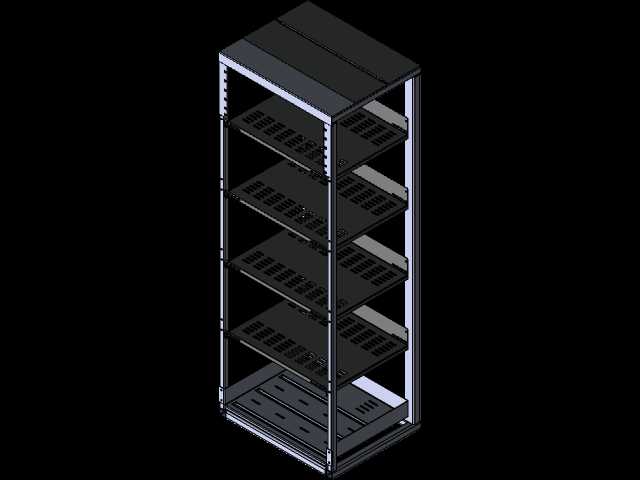

　　做通讯机房配套结构设计快八年，经手的机柜类三维模型少说也有上百套，这次做的开放式多层电信机架，最初是给边缘接入机房的设备堆叠场景做的适配方案。很多人做机柜设计一上来就先画外框，我习惯先理清楚现场的安装边界：这类机架大多部署在楼宇弱电井旁的小型接入间，地面到吊顶的净空普遍在2.2米到2.4米之间，机架整体高度控制在2米整，宽度严格遵循19英寸标准安装规范，单侧立柱预留25U的安装孔位，深度做600毫米，刚好能放下常规的接入交换机、光电转换设备、小型OLT单元，不会因为深度过大挤占弱电井的检修通道。

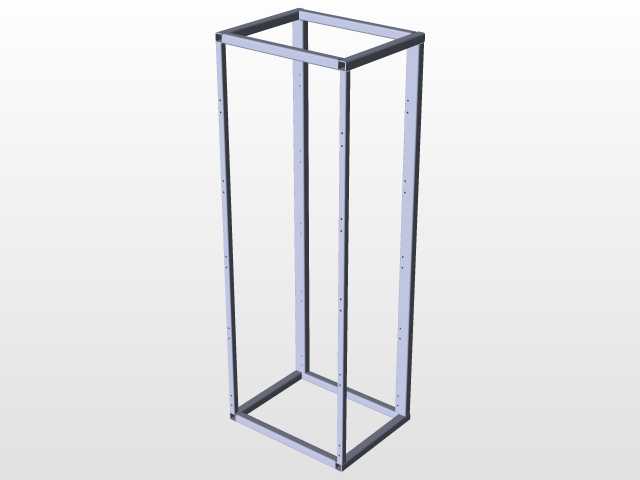

　　结构上没有做全封闭的柜门和侧封板，不是偷工减料，是接入机房的设备运维频率高，每周都有运维人员跳纤、更换端口模块，开放式结构不用开关柜门，伸手就能操作前后侧的线缆和端口，散热效率也比密封机柜高30%以上，毕竟接入间大多没有配置精密空调，全靠自然通风带走设备热量，全封闭结构很容易造成局部积热，导致设备端口丢包率上升。四根主立柱采用折弯成型的C型钢截面，壁厚2毫米，每间隔25毫米冲压一个方形安装孔，孔位同轴度公差控制在0.2毫米以内，避免层板安装时出现卡滞、倾斜的问题。

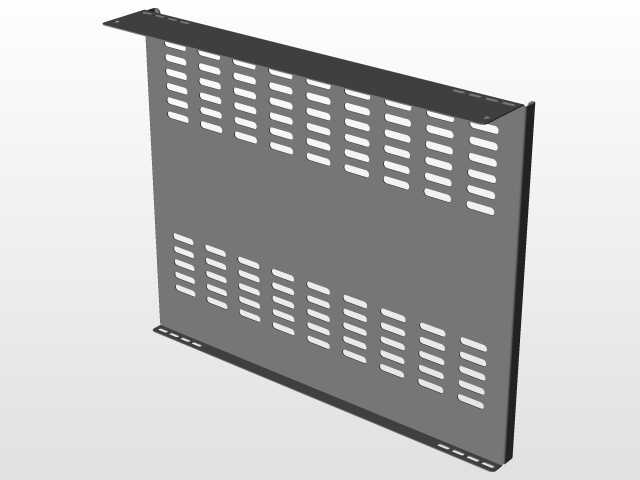

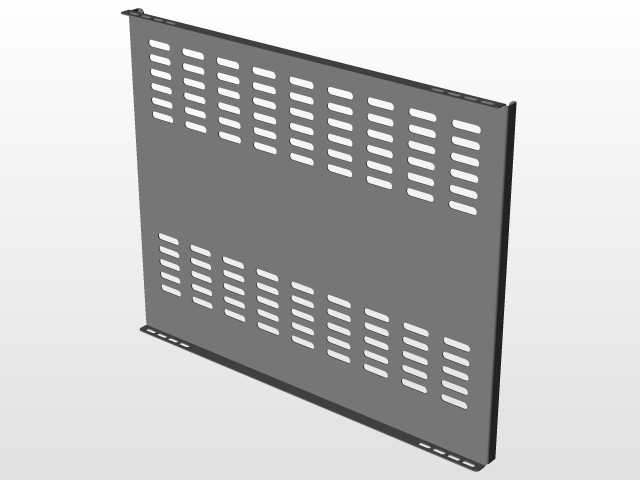

　　层板的设计也花了不少心思，没有用整块钢板，而是在承托面上冲了密集的通风栅格，既减轻层板自重，又能让上下层设备的空气形成对流，每层的额定承重做了25公斤，足够承载3台常规1U接入交换机的重量，层板前后都预留了100毫米的线缆走线空间，侧边设计了可拆卸的扎线杆，强弱电可以分开绑扎，避免电磁干扰影响光信号传输质量。底部做了四个可调高度的支撑脚，调节行程50毫米，能适配弱电间地面不平整的情况，保证机架整体垂直度偏差不超过1毫米，防止上层设备因为机架倾斜出现滑出风险。顶部预留了三个直径80毫米的走线孔，对应上走线场景的桥架接入位置，不用现场切割开孔，减少施工时的铁屑掉落造成设备短路的隐患。

　　很多新手做这类机架设计容易忽略立柱的接地结构，我在每根立柱的下端都预留了M6的接地螺柱，安装时直接和机房的接地汇流排连接，接地电阻能控制在4欧姆以内，避免雷雨季节感应雷击穿设备端口。机架的所有棱角都做了R3的圆角倒钝处理，没有尖锐的飞边，运维人员操作时不会被划伤，表面采用静电喷塑处理，塑层厚度60到80微米，耐腐蚀性满足机房10年以上的使用周期要求，不会因为常年潮湿出现掉漆生锈的问题。

　　实际部署的时候，这类机架可以并排拼接使用，相邻机架之间通过侧边的连接片固定，形成整排的设备安装区，比独立机柜的空间利用率高15%左右，特别适合面积在10平米以内的小型接入机房使用。设计时还考虑了后期扩容的需求，层板的安装位置可以根据设备的高度自由调整，不管是1U的交换机，还是4U的小型工控设备，都能找到合适的安装位，不用额外更换配件。之前有项目反馈过部分机架安装重型设备后出现立柱变形的问题，这次在立柱的折弯处增加了加强筋，整体抗扭强度提升了40%，即使单侧满载设备，立柱的形变量也不会超过0.5毫米，完全满足通讯设备的安装精度要求。线缆管理方面，除了层板侧边的扎线杆，还在机架后侧预留了垂直走线槽的安装位，需要的时候可以直接卡装上去，把电源线和光纤分别走不同的线槽，后期排查故障的时候不用在一堆乱线里翻找，能大幅缩短运维排障的时间。
