立式人行通道闸机结构三维设计

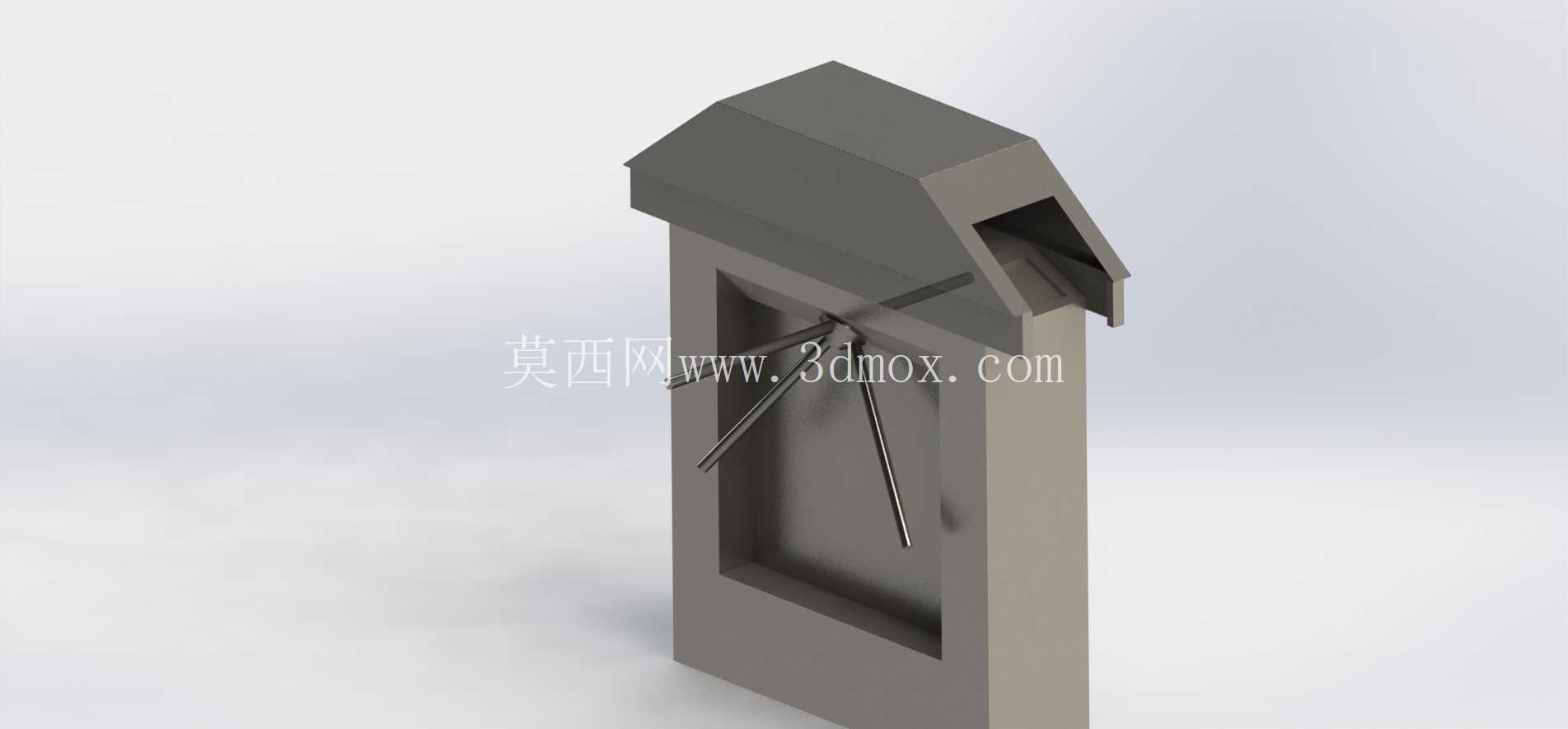

这款立式人行通道闸机的三维结构设计，核心围绕出入口管控场景的实际落地需求展开，在前期结构规划阶段，首先锚定了写字楼、园区、场馆这类高频次通行场景的使用痛点，既要保证单人单次通行的管控精度，又要兼顾通行效率，避免高峰时段出现出入口拥堵的情况。从整体结构来看，设备采用立式窄体布局，整体外轮廓的宽度控制在300mm区间，厚度在250mm左右，整体高度控制在1100mm，这个尺寸边界是经过多轮场景适配调整的：宽度过宽会占用过多通道空间，在标准1.2米宽的人行通道内安装后剩余通行净宽不足，容易造成通行剐蹭；高度过低则无法形成有效的物理阻拦，也不便于通行人员直观识别闸机位置，过高则会造成视觉遮挡，影响出入口整体通透感，也会增加不必要的材料成本。

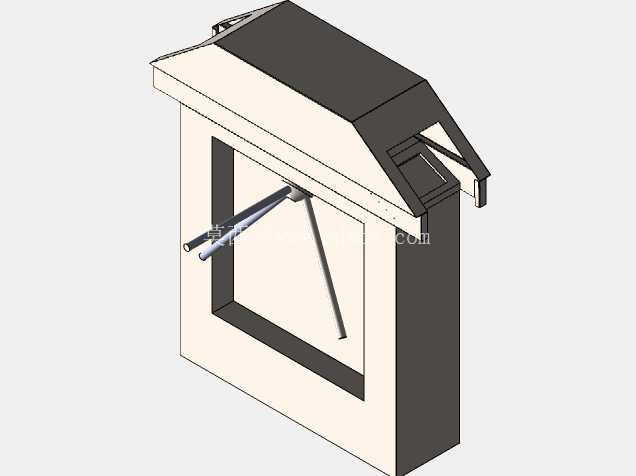

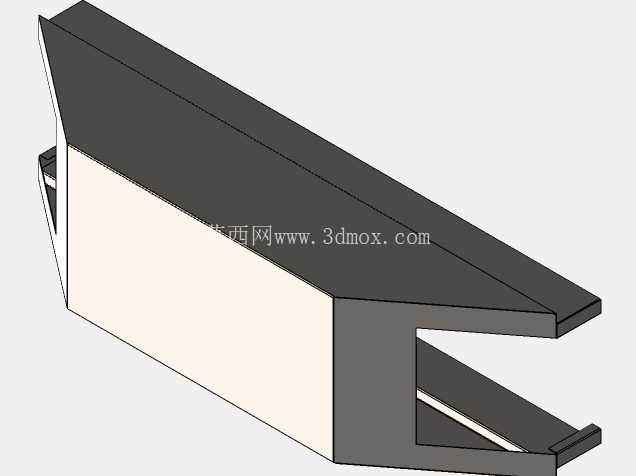

设备上部的斜向顶盖结构，并非单纯的造型设计，首先是考虑到设备顶部安装的识别模块（刷卡、人脸识别模组的安装位预留）的倾角适配，斜向15度的顶盖角度，刚好匹配成年人站立时的面部识别高度区间，不需要通行人员刻意低头或者仰头配合识别，同时斜顶结构可以避免顶部积灰、积水，在户外半遮蔽场景使用时，雨水可以顺着斜面自然滑落，不会渗入设备内部的电控安装腔。闸机的阻拦摆臂采用隐藏式内置布局，摆臂的转动轴完全收纳在主机身的内腔中，相比外露转轴的结构，一方面可以避免转轴缝隙夹伤通行人员的衣物或者手指，另一方面也减少了外部灰尘、杂物进入转轴传动部位的概率，降低后期维护的频次。

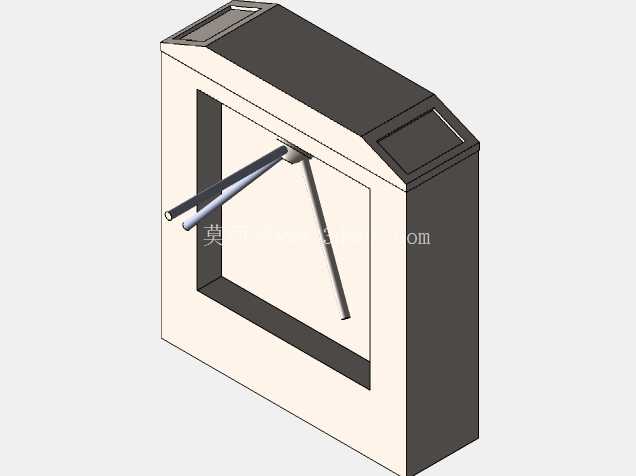

机身主体采用一体化的框架式焊接结构作为内部承力骨架，外部覆盖1.5mm厚的冷轧钢板成型外壳，外壳的拼接缝隙控制在0.5mm以内，既保证了整体结构的抗冲击强度——在遇到人员意外冲撞或者外力磕碰时，机身不会出现明显变形，也能让外观更加整洁。机身正面预留的检修门采用隐藏式合页结构，日常维护时不需要拆卸整个外壳，只需要打开检修门就可以接触到内部的传动组件、电控板以及接线端子，大幅提升后期运维的效率。在传动结构的设计上，摆臂的转动采用直流伺服驱动配合减速齿轮组，转动行程的两端设置了软质缓冲限位，避免摆臂到位时出现硬碰撞产生的异响，也能延长传动部件的使用寿命；同时摆臂设置了遇阻回弹的结构触发位，当摆臂转动过程中碰到通行人员或者障碍物时，会自动停止转动并反向回弹小角度，避免夹伤人员。

安装边界方面，设备底部设计了10mm厚的安装法兰板，法兰板上预留四个M12的膨胀螺栓安装孔，孔位间距为200mm*200mm，安装时只需要在硬化地面上对应位置打孔固定即可，不需要做额外的预埋结构，设备底部距离地面预留20mm的走线空间，强电和弱电的走线槽在机身内部做了物理分隔，避免强电对识别信号造成干扰。考虑到不同场景的适配需求，机身侧面预留了外接红外对射传感器的安装位，可以根据通道长度加装多组对射装置，实现通行轨迹的全程检测，避免出现尾随通行、反向闯闸的情况；同时机身内部预留了足够的扩展空间，可以兼容刷卡、二维码、人脸识别、指纹识别等多种识别模块的安装，不需要对主体结构做二次修改。

在细节结构处理上，所有的外壳边角都做了R3的圆角过渡，避免尖锐边角划伤通行人员；机身表面的喷涂工艺预留了磨砂面的结构基准，减少日常使用中指纹、划痕的残留；摆臂的边缘包裹了软质橡胶条，即使碰到人员也不会造成硬性伤害。整个结构的建模过程中，所有的配合公差都按照钣金加工、机加工的常规工艺精度设置，钣金折弯的内R角按照板材厚度设置对应的折弯系数，焊接位置预留了焊接收缩余量，保证加工出来的零部件可以直接装配，不需要现场二次修配。传动部件的安装位都设置了长条形调节孔，方便装配时调整齿轮啮合间隙、摆臂的水平度，降低装配难度。
