自动门启闭联动机械结构设计方案

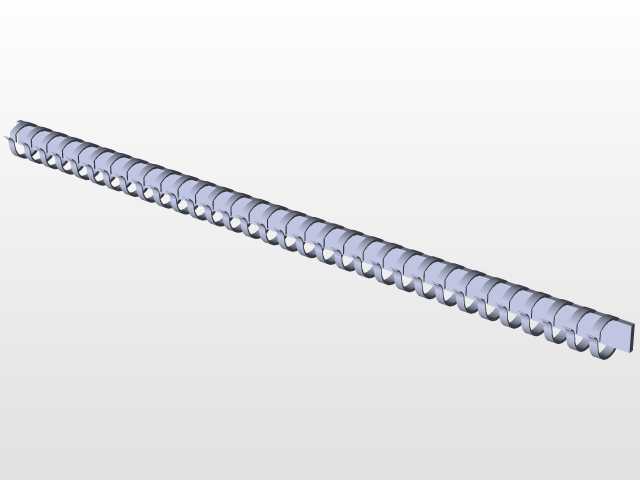

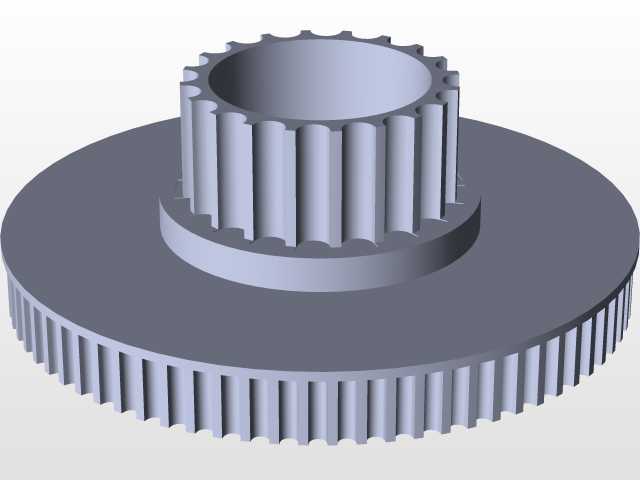

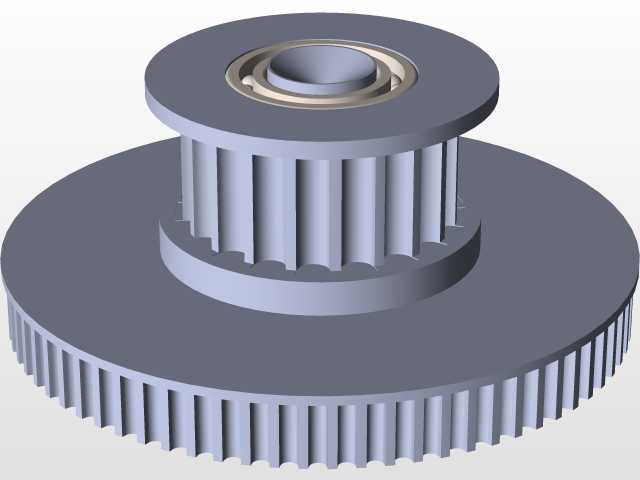

　　这套自动启闭机械结构，核心适配人行通道类自动门的传动需求，在商用楼宇出入口、园区闸机通道、公共场馆入口等场景中，可实现门扇的平稳启闭动作，替代传统手动推拉的操作模式，适配高频次通行的使用需求。从实际落地的工况来看，这类结构需要兼顾通行效率与运行稳定性，日常使用中单日启闭循环可达上千次，因此在传动路径的设计上，采用了齿条与连杆组合的传动形式，将动力输出端的旋转运动转化为门扇的直线往复启闭动作，传动过程中无多余的空行程，避免门扇启闭到位后出现晃动或回弹的问题。

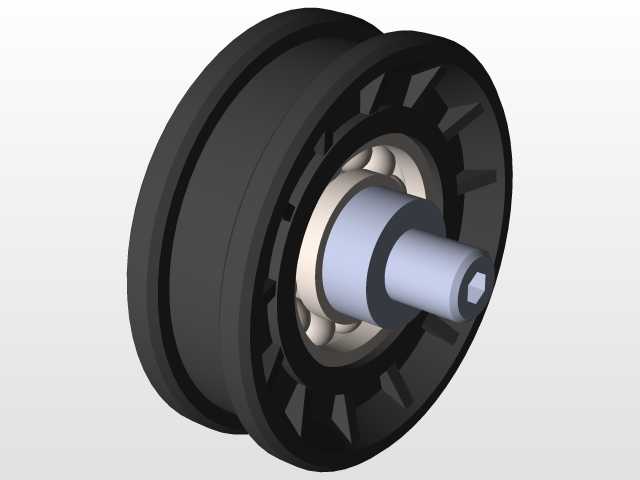

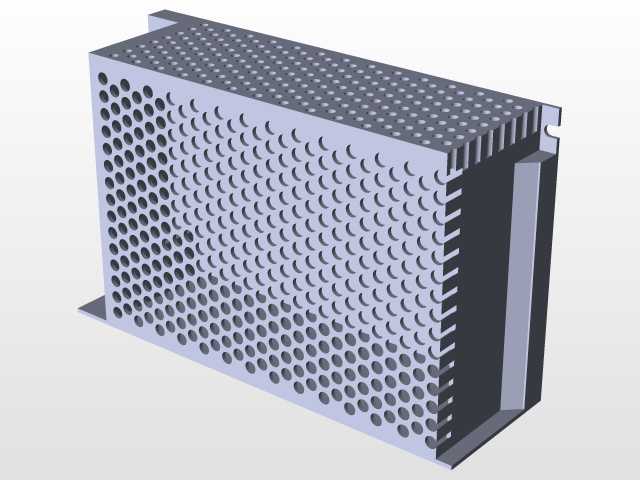

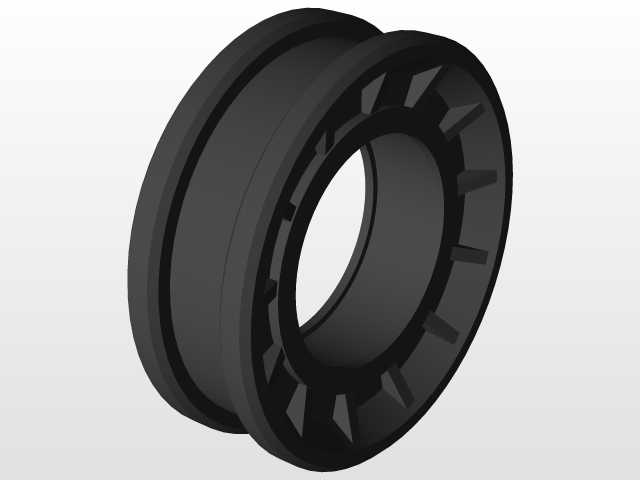

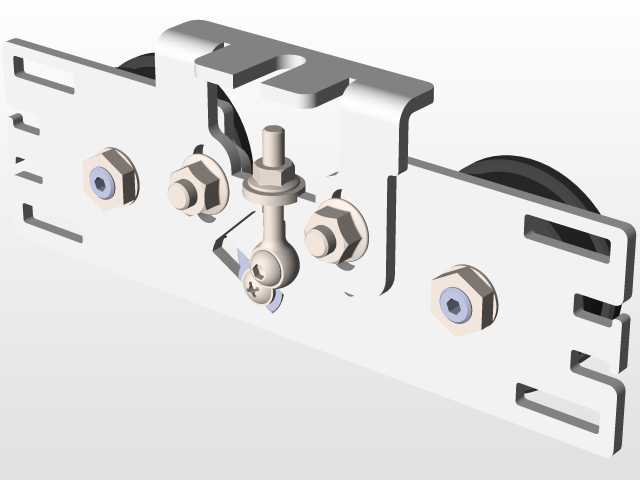

　　在功能特性的设计上，结构预留了动力组件的安装位，可适配不同扭矩的动力输出单元，根据通道宽度的不同调整传动行程，常规适配的门扇宽度在0.8米到1.2米区间，安装时需要预留的侧边安装空间不小于150毫米，顶部吊装空间高度不小于100毫米，整体结构的安装基准面需要保持水平，平面度误差控制在0.5毫米每米范围内，避免传动过程中出现卡滞。结构中的导向部件采用了嵌入式滑轨设计，门扇运行过程中横向晃动量不超过2毫米，运行噪音控制在55分贝以内，满足公共区域的静音使用要求。

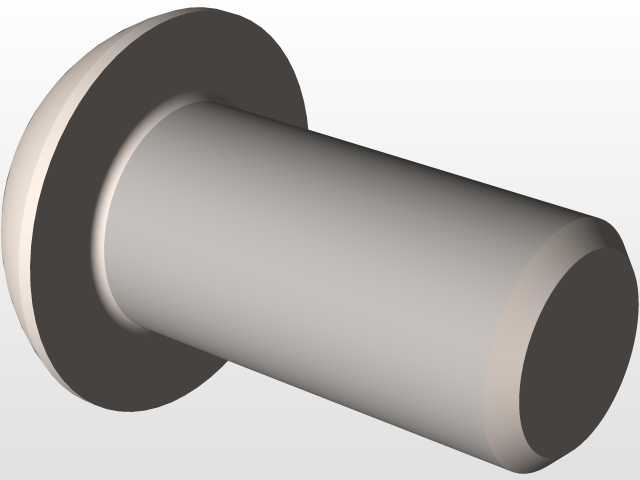

　　设计思路上，优先考虑了结构的易维护性，所有传动连接点均采用快拆式销轴固定，日常维护时不需要整体拆解结构，即可单独更换磨损的传动衬套或导向滑块，降低后期运维的工作量。同时在结构的启闭极限位置设置了硬限位结构，与动力端的软限位形成双重保护，避免出现门扇超程脱轨的问题。从安装边界来看，整套结构的主体框架采用模块化拼接设计，可根据现场的门洞尺寸调整横向安装跨度，不需要额外切割修改主体型材，适配不同施工场景的安装条件。结构的受力部件均做了加强处理，门扇悬挂部位的静态承重可达80千克，可适配钢化玻璃、金属复合板等不同材质的门扇，在长期高频运行的工况下，结构形变量不超过0.3毫米，保证长期使用的精度稳定性。

　　在实际应用中，这套结构还可配套感应模块实现自动触发启闭，人员靠近感应区域时，动力单元启动带动传动结构运行，门扇开启到位后保持设定时长的通行时间，随后自动闭合，闭合过程中遇到阻力可触发反向避让，避免夹碰通行人员。传动结构的传动比经过反复校核，门扇的启闭速度可在0.2米每秒到0.5米每秒区间调整，兼顾通行效率与使用安全，不会因为速度过快产生冲击，也不会因为速度过慢影响通道通行效率。
