通讯零件密集堆叠承载托盘结构设计

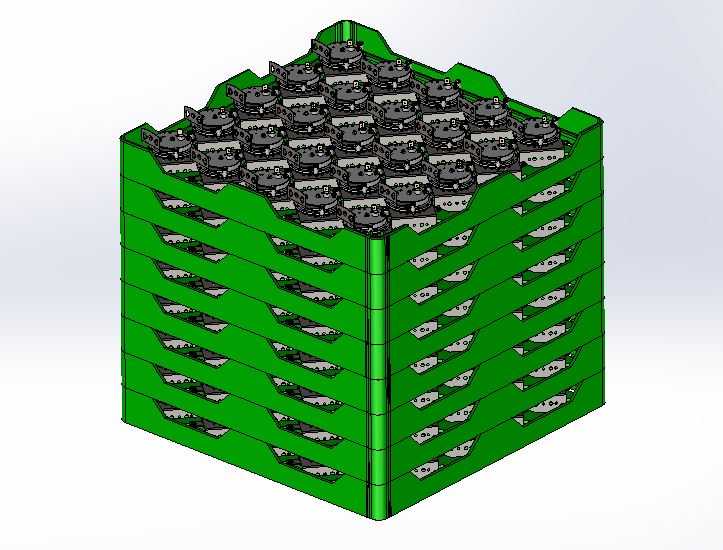

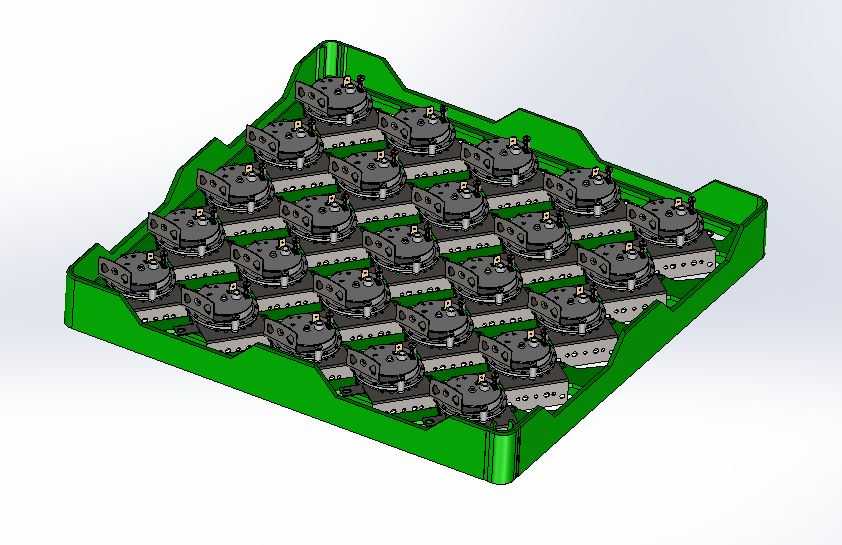

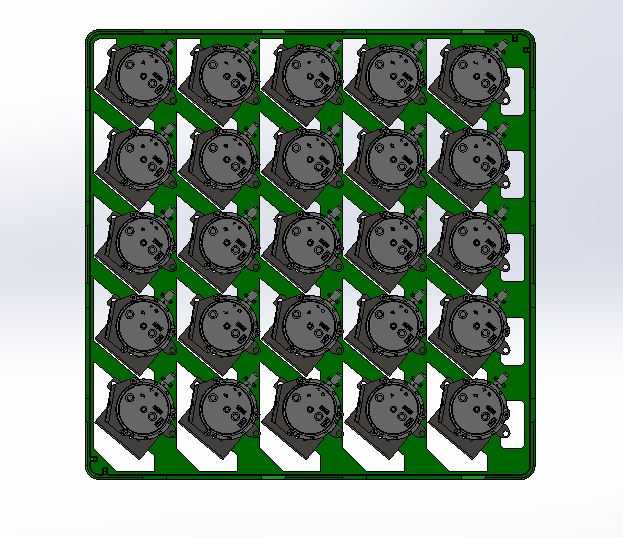

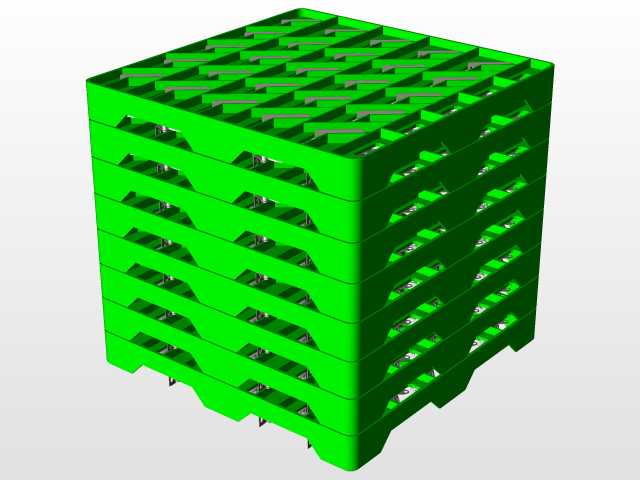

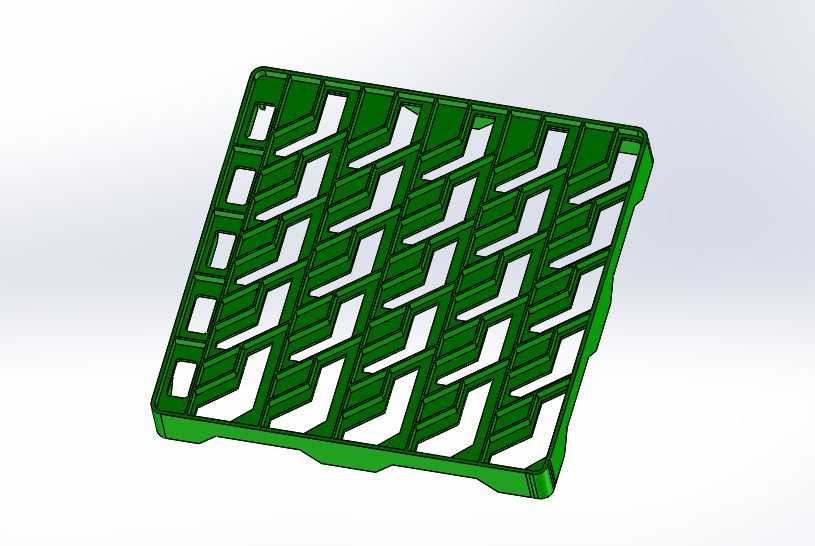

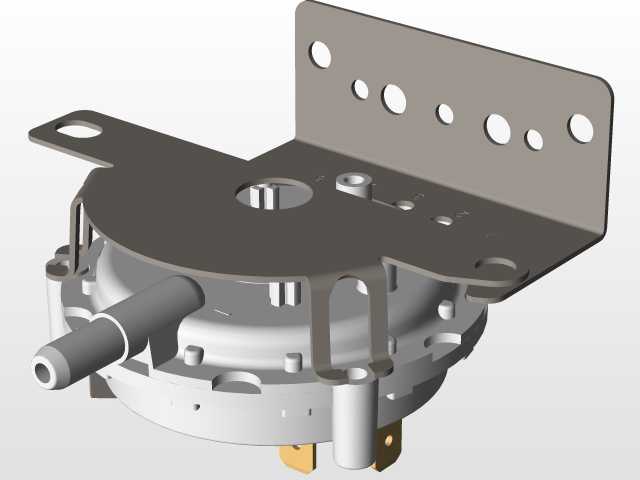

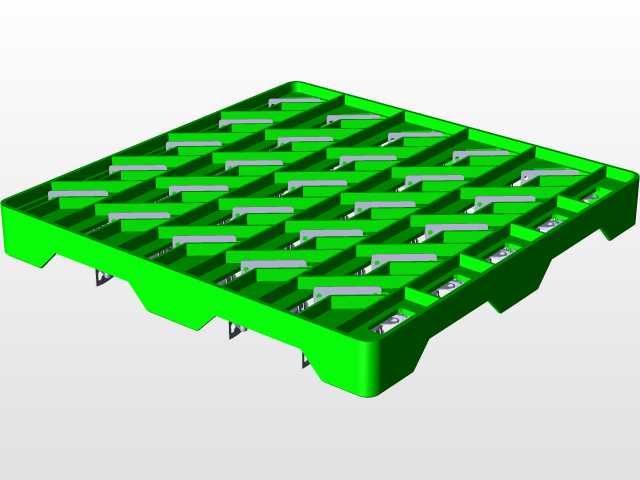

　　在通讯电子零部件的量产流转环节，车间内工序间转运、成品仓储堆码、跨厂区物流运输的承载器具适配性，直接影响生产良率与物流成本，这类密集排布的承载托盘，正是针对小型通讯类精密零件的周转需求开发的专用载具。日常生产场景里，小型通讯结构件完成注塑、组装工序后，需要统一归集转运至检测、包装工位，传统通用托盘往往存在零件间距过大空间利用率低、定位不足导致零件相互剐蹭、堆码错位引发压伤等问题，这款托盘的设计核心就是在保障零件防护效果的前提下，最大化单位面积的承载密度。从结构功能来看，单盘可排布25个通讯零件工位，整盘堆叠时可通过嵌套结构实现8层托盘的精准对位，整套堆叠单元可容纳200个通讯零件，嵌套配合的结构能避免层与层之间出现横向滑移，

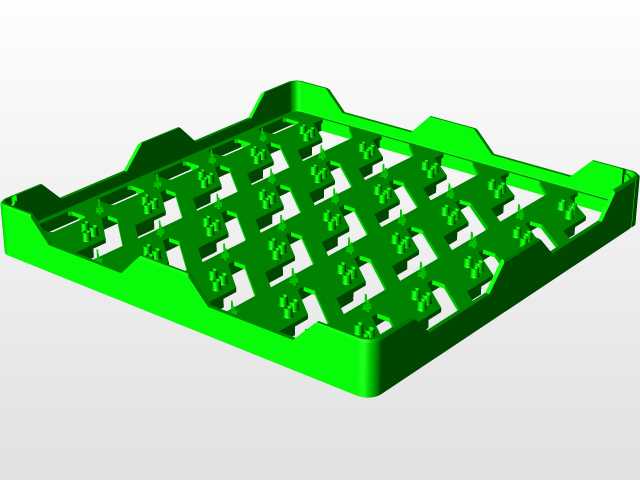

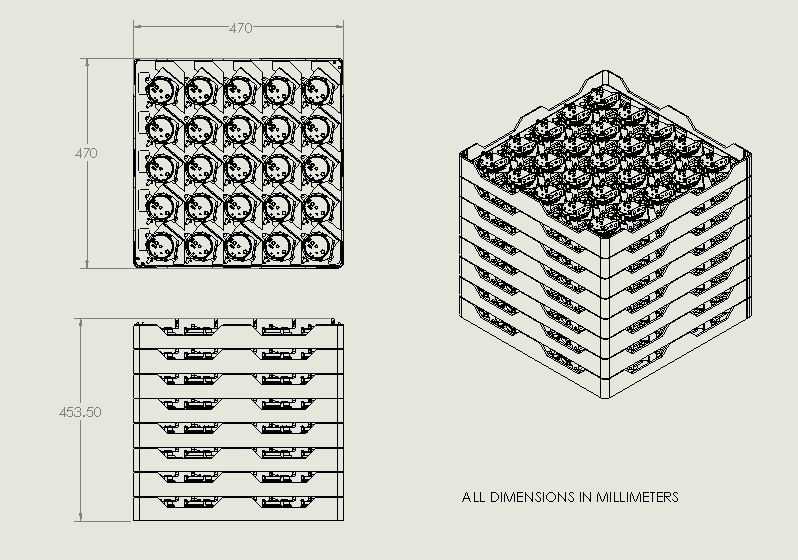

　　堆码过程中无需额外辅助定位治具，人工或自动化设备均可快速完成叠盘操作。托盘的外形尺寸设定为470mm×470mm×453.5mm，这个尺寸边界既匹配常规物流周转箱的内部容纳尺寸，也适配自动化生产线的上料工位接驳宽度，不会出现尺寸超差无法上线的问题。设计过程中优先简化了成型结构，没有采用复杂的滑动凸轮类脱模结构，仅靠基础的模具抽芯结构即可完成注塑生产，熔融塑料在型腔内的流动路径更顺畅，因为整体料位落差控制在较小范围内，能有效减少冷却不均带来的翘曲、缩痕、填充缺料等成型缺陷，降低量产阶段的不良率。托盘上设置的角向对齐指示器，能让操作人员快速确认零件摆放方向，避免零件反向放置导致的后续上料卡料问题，每个零件工位底部都设计有密肋支撑结构，

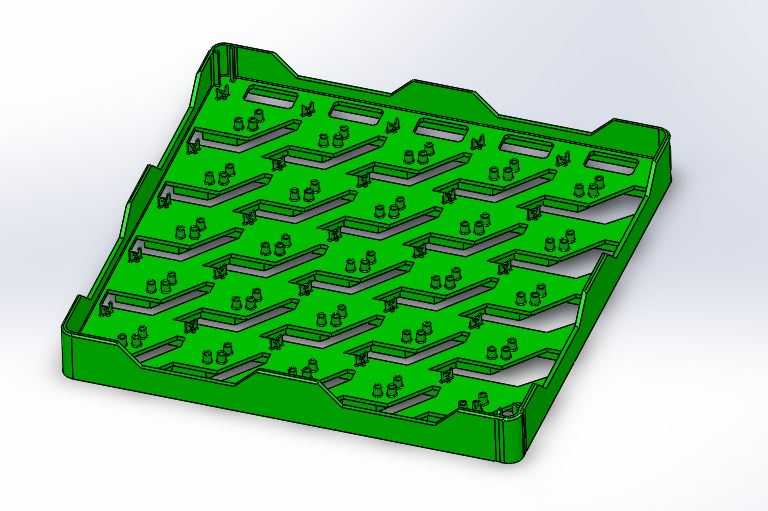

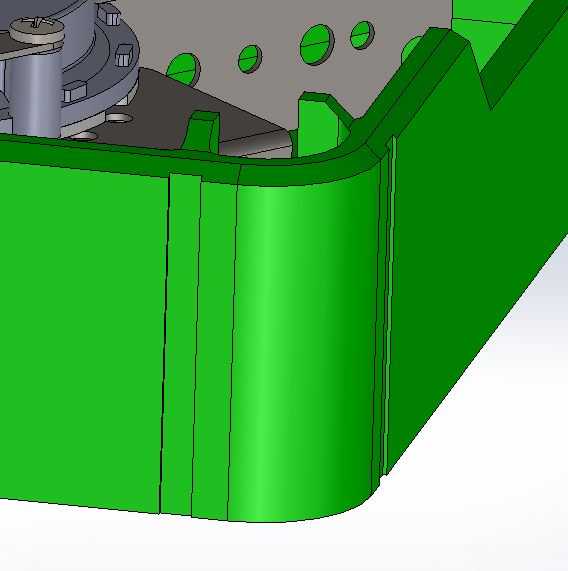

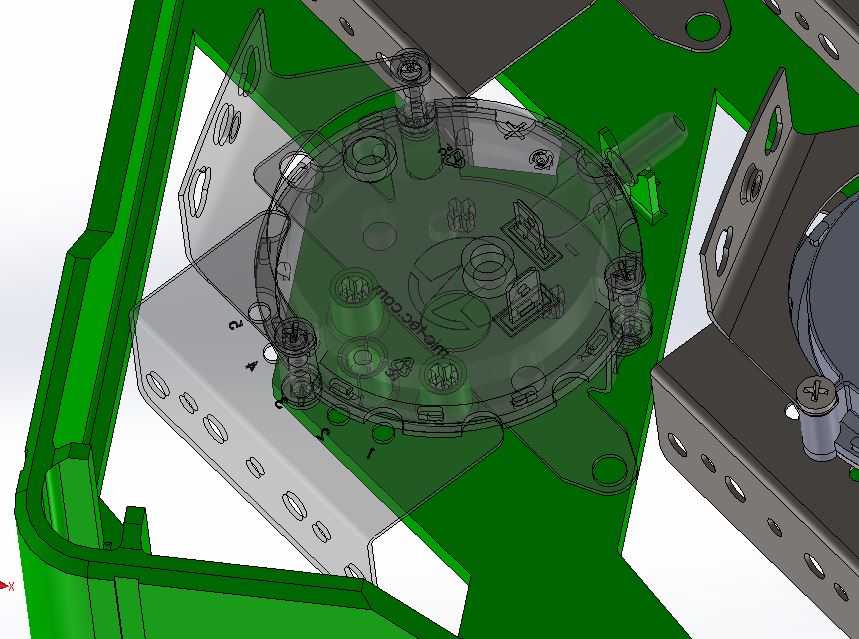

　　相比传统插销定位结构，密肋的强度重量比更优，既能给零件提供足够的支撑力，避免零件受挤压变形，也能减少托盘整体的材料用量，降低载具自重带来的物流成本。每个工位旁设置的1个可扩展插销位，可根据不同批次零件的定位需求加装辅助定位销，适配不同外形的同系列通讯零件，无需重新开模制作新托盘，提升载具的通用适配性。托盘填充零件的操作可适配人工手动摆放，也可兼容自动化设备的震动盘上料、机械手取放填充场景，工位的导向倒角设计能让零件在放置过程中自动滑入定位位置，降低对位难度。托盘外围的护罩结构采用围边加高设计，堆叠状态下上层托盘的底部不会直接接触下层托盘内的零件，能隔绝外部灰尘、磕碰对零件表面的损伤，即使在周转过程中出现轻微的外部撞击，

　　护罩也能吸收大部分冲击力，避免内部零件受外力损坏。实际产线应用中，这种高密度设计的托盘相比传统通用托盘，单位仓储空间的零件存储量可提升近40%，对应的物流运输车次、仓储占用面积都能同步下降，同时因为定位结构的优化，零件在托盘内的窜动空间被完全限制，转运过程中零件之间相互摩擦、碰撞导致的外观不良率可控制在极低水平，适配通讯类精密零件对外观、尺寸精度的高要求。
