一体注塑成型汽车油门踏板结构设计

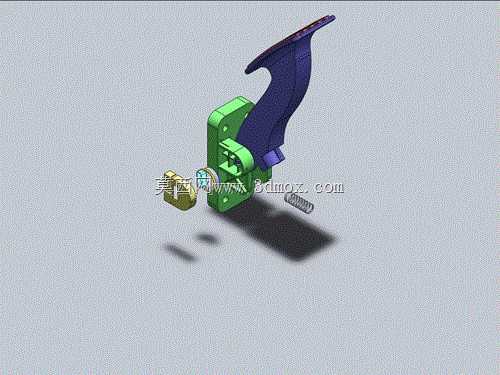

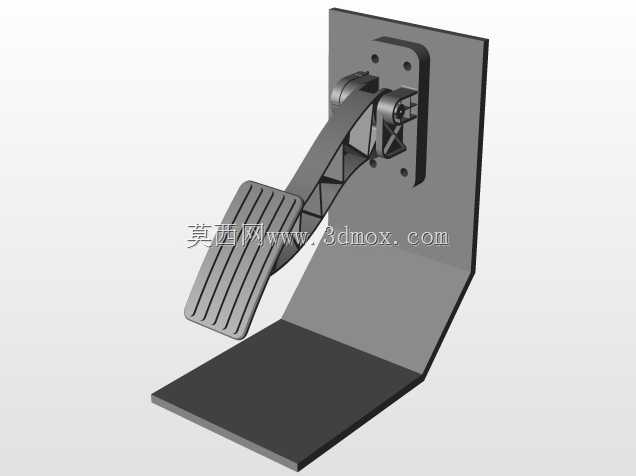

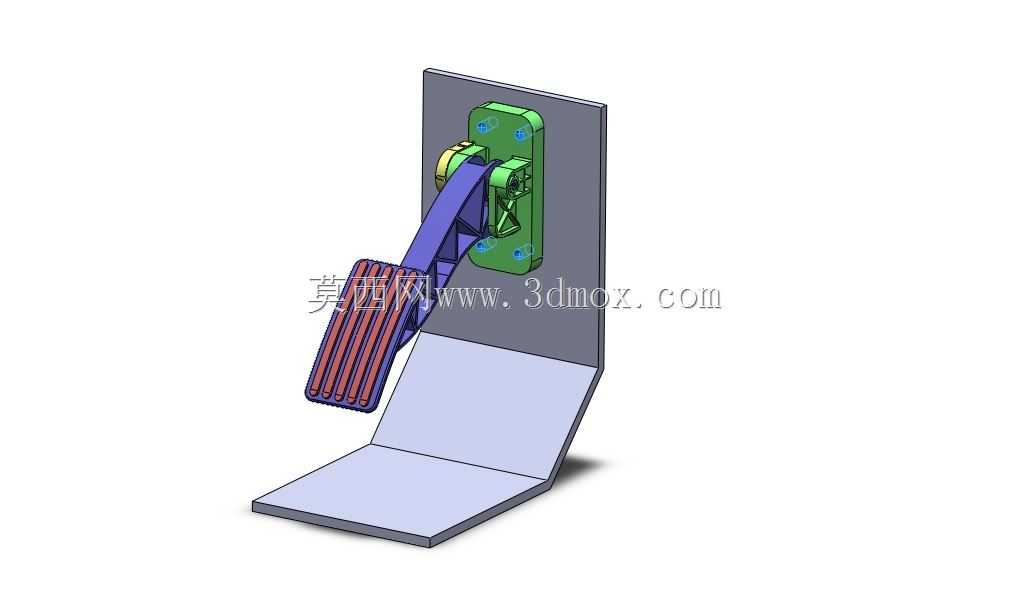

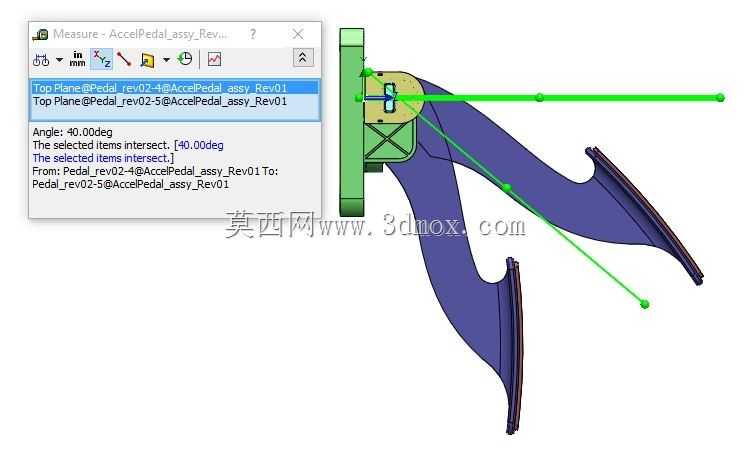

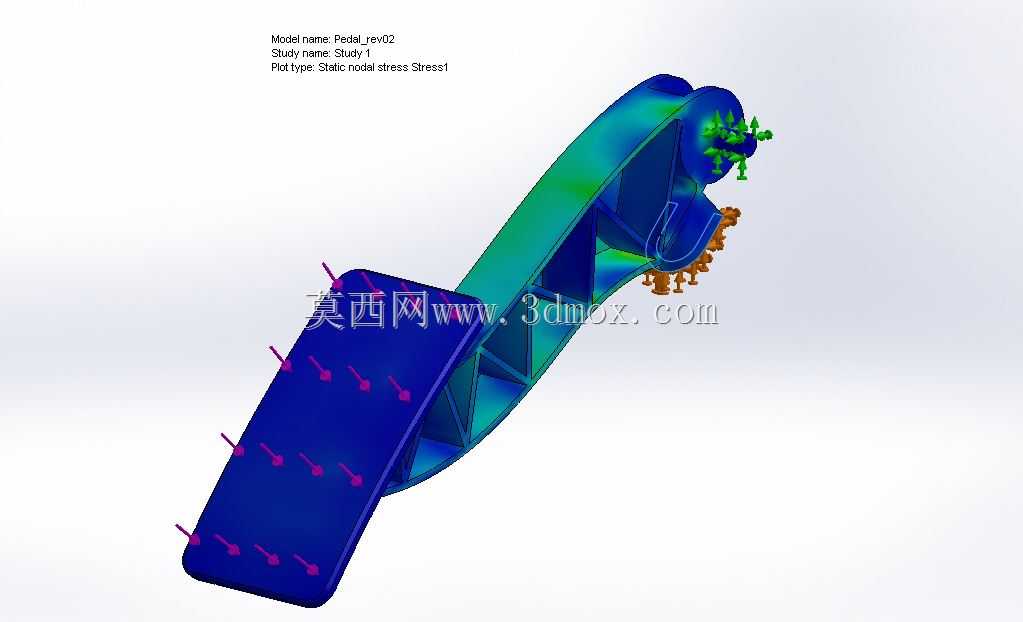

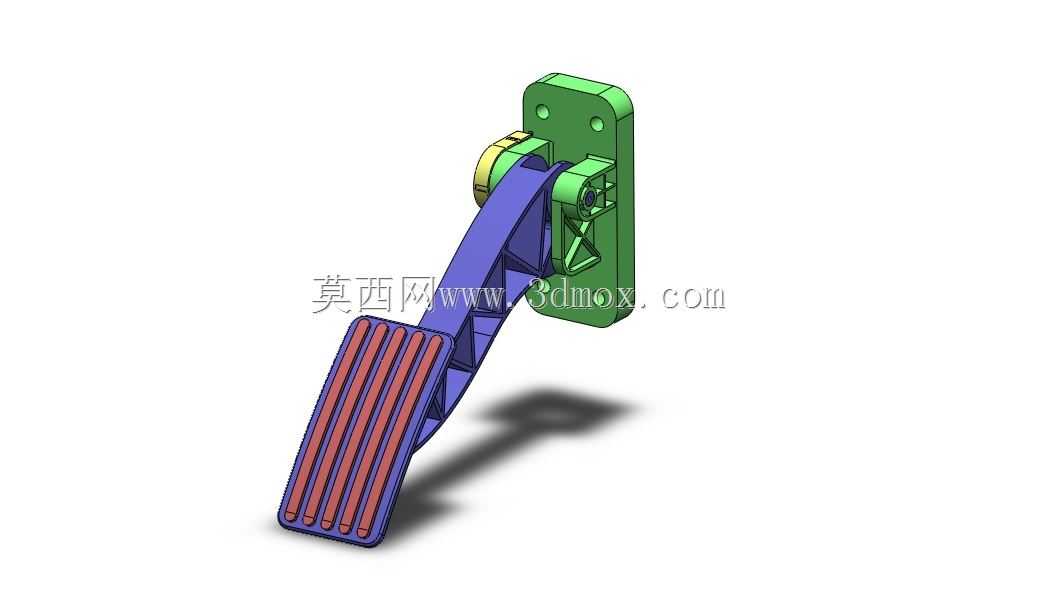

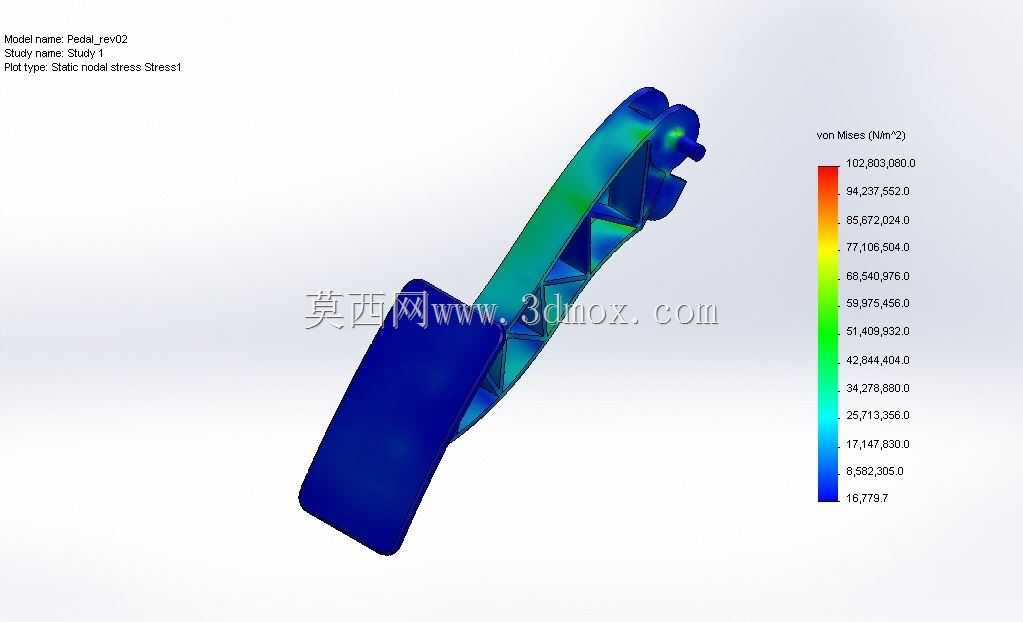

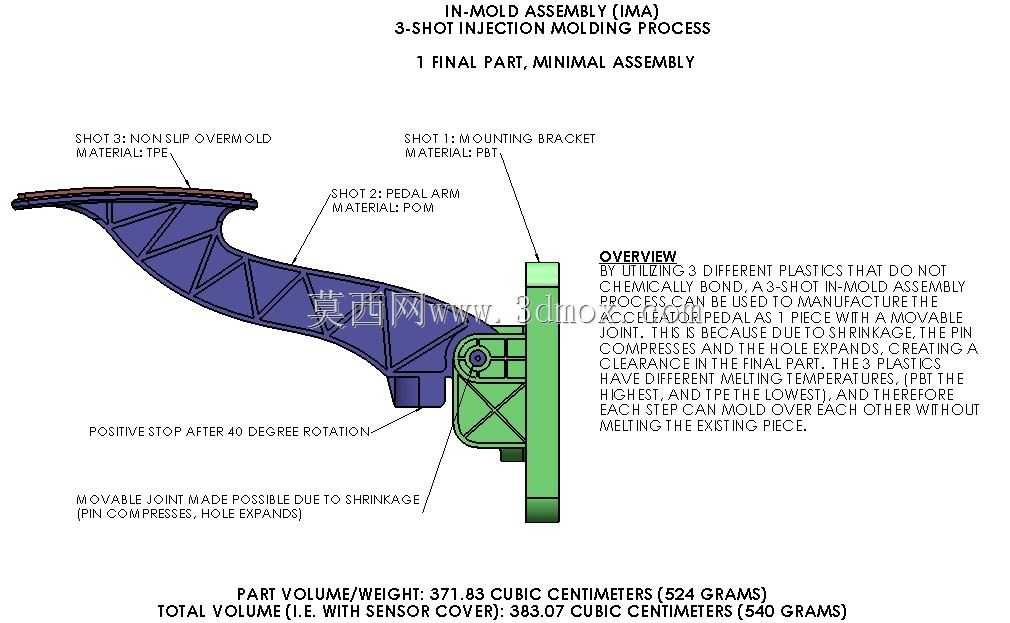

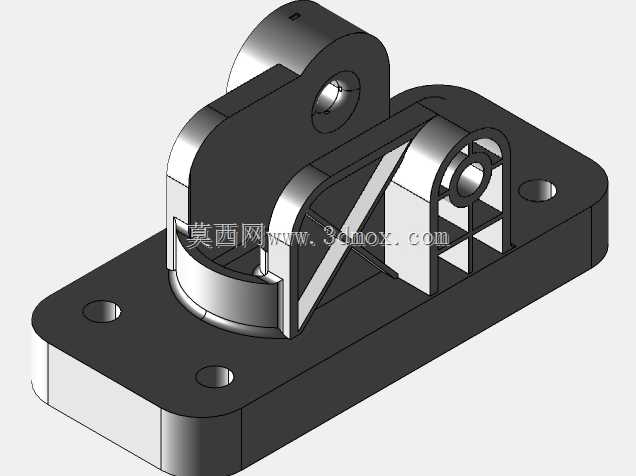

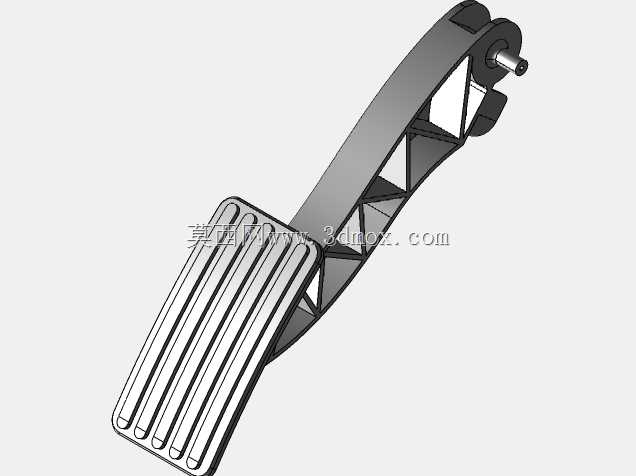

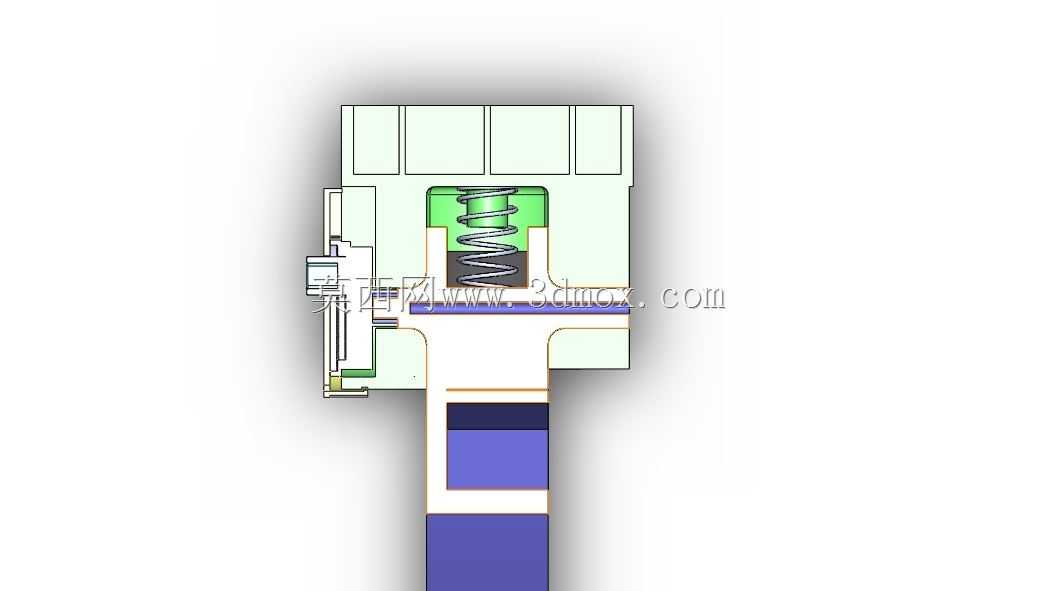

这款油门踏板主要面向乘用车辆的驾驶操控场景，是驾驶员与车辆动力系统交互的核心操控部件，直接决定车辆的动力输出响应节奏，适配中国、印度、南美等大规模量产的平价车型市场，核心设计导向是平衡量产成本与长期使用可靠性，规避传统多零件组装踏板存在的装配公差累积、连接部位松旷失效等常见问题。踏板整体采用模内装配的三次注塑工艺实现一体化成型，仅传感器盖板为额外独立零件，最大程度减少总装环节的零件数量与装配工序，省去传统结构所需的螺钉、额外铰接连接件等配件，大幅降低量产阶段的装配工时与人力成本，同时减少多零件配合带来的公差累积问题，让踏板的踩踏手感一致性在全生命周期内保持稳定。结构上分为三个功能区段：安装固定段采用高强度PBT材质，负责与车身前围钣金完成刚性连接，预留的安装点位匹配主流车型的安装孔位边界，无需额外改动车身结构即可适配；踏板臂主体采用POM材质，兼顾结构强度与抗疲劳性能，踩踏过程中可承受长期反复的载荷冲击，表面做防滑包覆处理，踩踏接触区采用TPE软胶二次包覆，在潮湿、鞋底带泥沙的使用场景下也能保证脚部与踏板的摩擦力，避免打滑引发的操控风险。铰接活动部位利用不同材质注塑冷却过程中的收缩差实现无额外销轴的活动连接，铰接位置预留合理的转动间隙，踏板可实现40度范围的有效转动，行程末端设置有正止动结构，避免踩踏超出行程损坏传感器或踏板本体，整体重量控制在540克，在满足结构强度要求的前提下尽可能实现轻量化。传感器可独立安装于踏板基座上，拆卸维护便捷，无需整体更换踏板总成即可完成传感器的检修更换，进一步降低后期使用维护成本，经有限元分析验证，踏板结构可承受250磅的下压力不发生塑性变形，可覆盖整车全生命周期的使用强度要求，适配各类常规家用乘用车的操控系统配套需求。
