通讯零件密集码放嵌套承载托盘结构

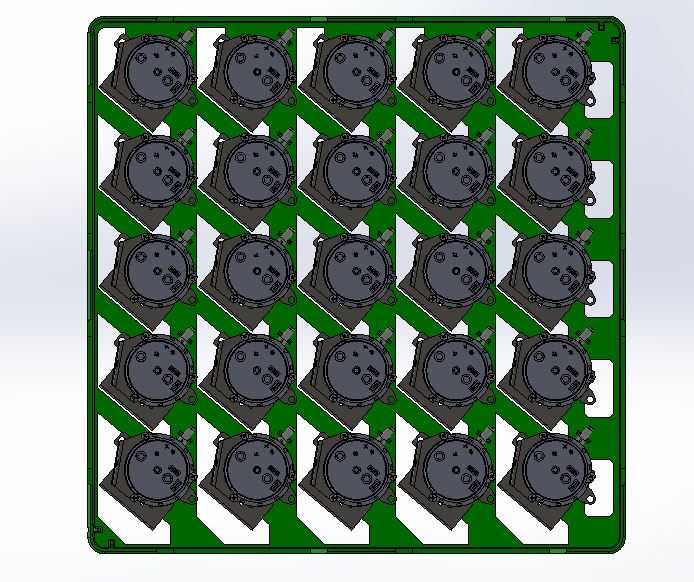

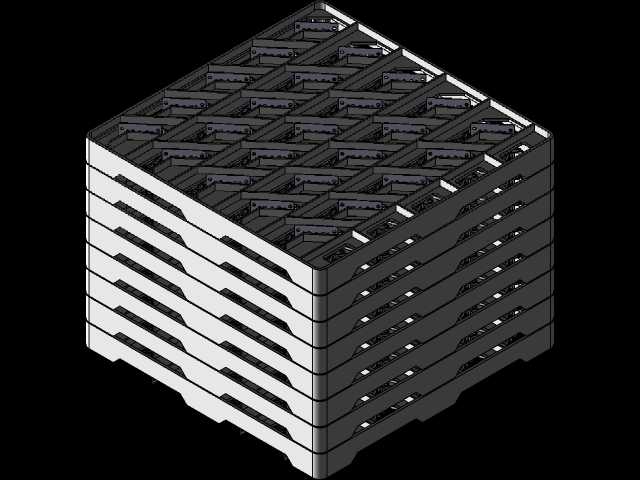

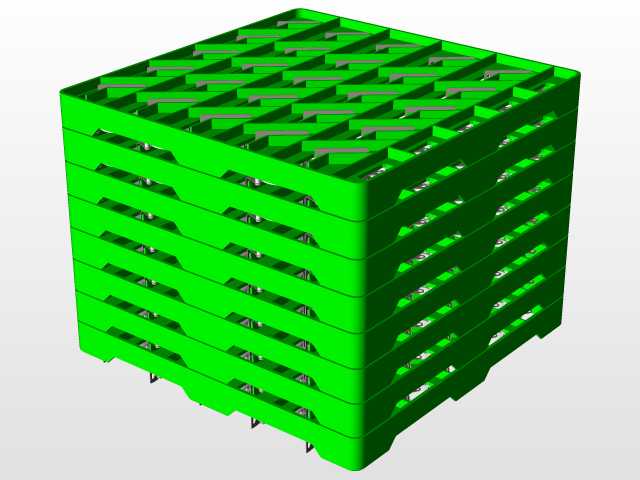

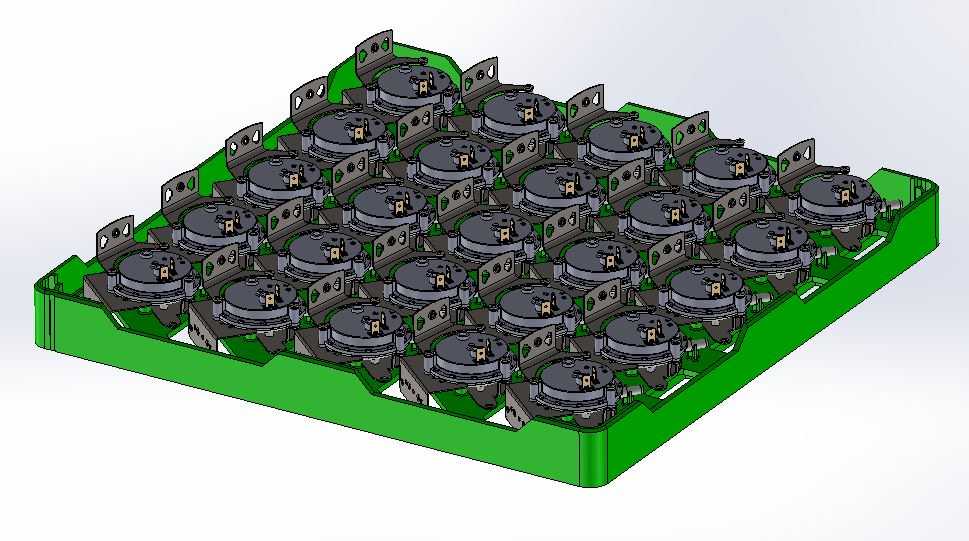

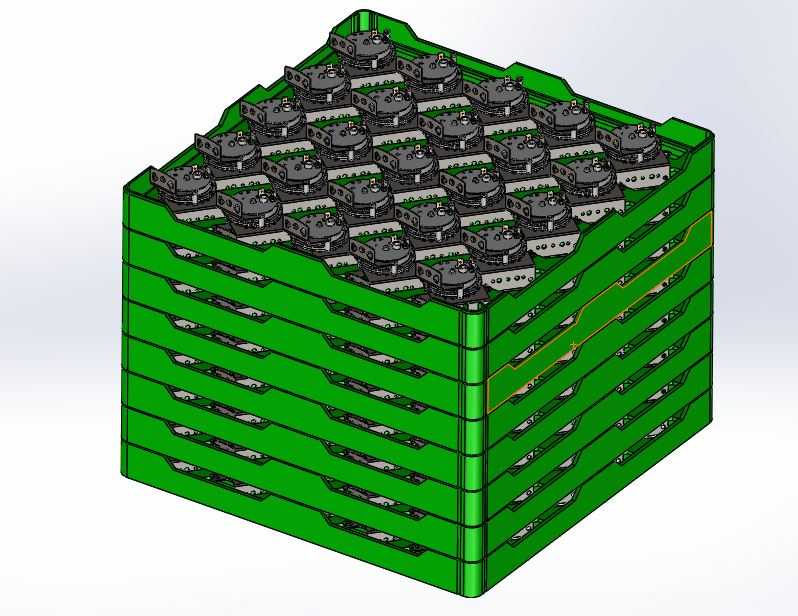

　　在通讯电子零部件的批量生产、仓储及厂内周转环节，零件的承载与码放效率直接影响物流成本与生产节拍，这款针对圆形通讯类零件设计的密集承载托盘，正是为解决小尺寸通讯零件批量流转中的空间浪费、定位不准、堆叠错位等实际工程问题开发的结构方案。从实际产线应用场景来看，这类托盘主要适配SMT后段、组装工序间的零件周转，以及成品出库前的整托码放运输，单托每层可排布25个通讯零件，配合嵌套堆叠结构，整垛可实现8层托盘叠放，单垛总承载零件量达到200件，相比传统零散排布的托盘，空间利用率提升近40%，能大幅减少仓储占用面积与运输车次。从设计思路上，整个结构优先围绕可制造性与使用便捷性展开，没有采用复杂的滑动机构、凸轮等活动结构，所有定位、导向、

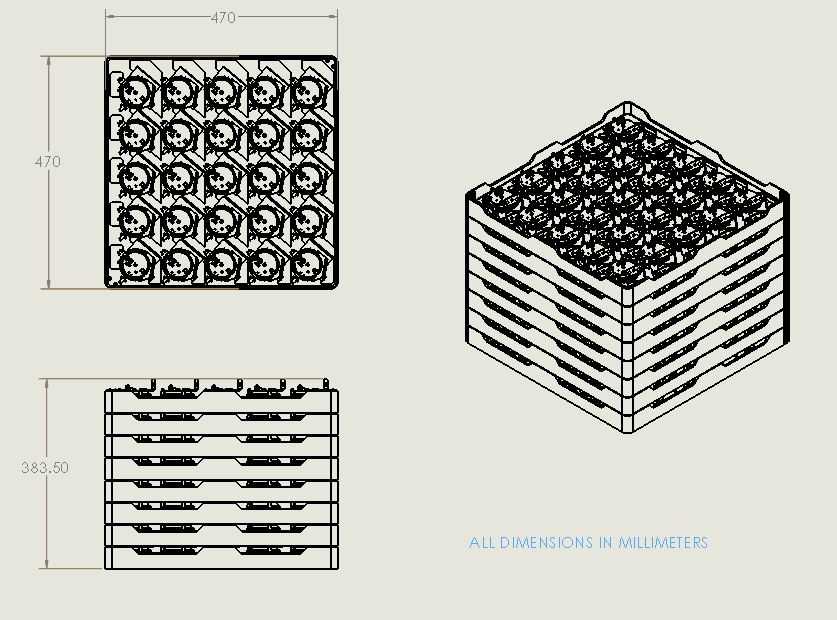

　　堆叠功能全部通过托盘本体的一体注塑结构实现，不需要额外装配活动配件，既降低了注塑后的装配成本，也避免了活动部件在长期周转中出现的卡滞、脱落、损耗问题，适配大批量注塑生产的工艺要求，熔融塑料在模腔中的流动路径平缓，液位差控制在极小范围内，能有效避免注塑过程中常见的短射、针状飞边、局部未填充等成型缺陷，提升成品率。外形尺寸上，单块托盘的长宽边界控制在470mm×470mm，整垛堆叠后的总高度为383.5mm，这个尺寸刚好适配标准仓储货架的层板间距，也匹配常见的周转箱内部尺寸、物流传送带的宽度规格，不需要额外调整现有产线的物流适配参数，可直接接入现有通讯电子厂的周转体系。托盘的边角位置设置了不对称的对齐指示结构，

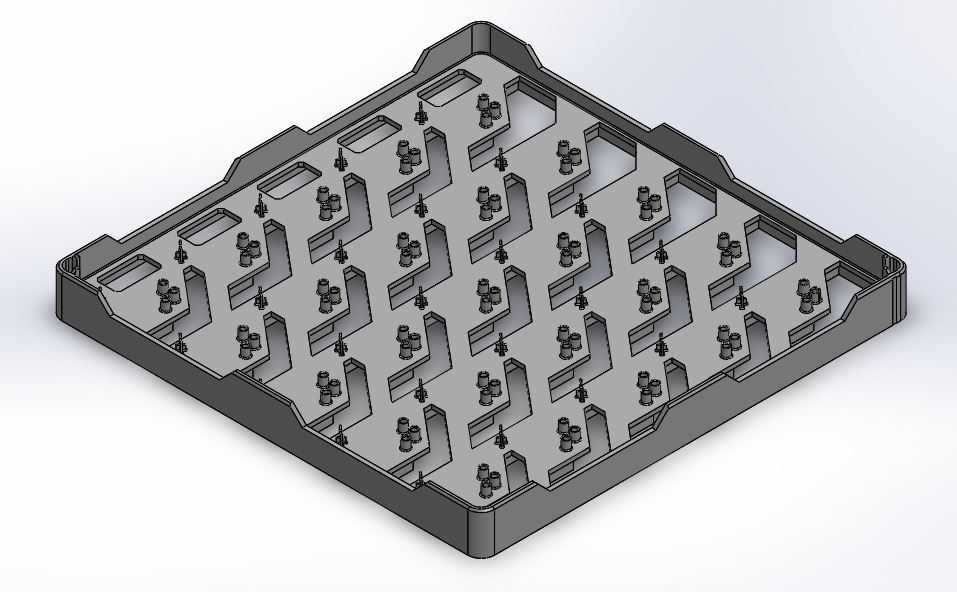

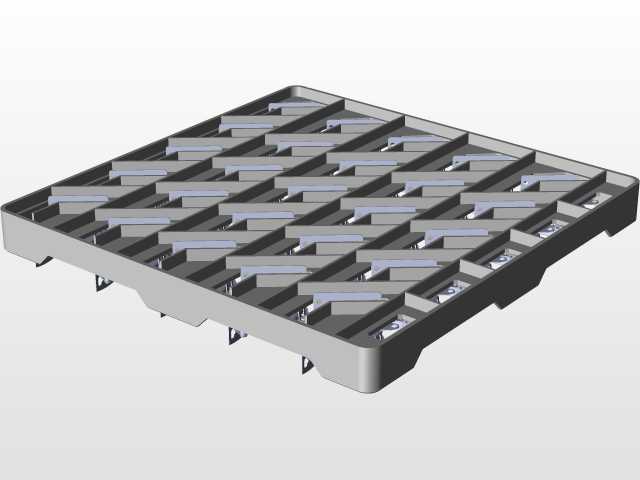

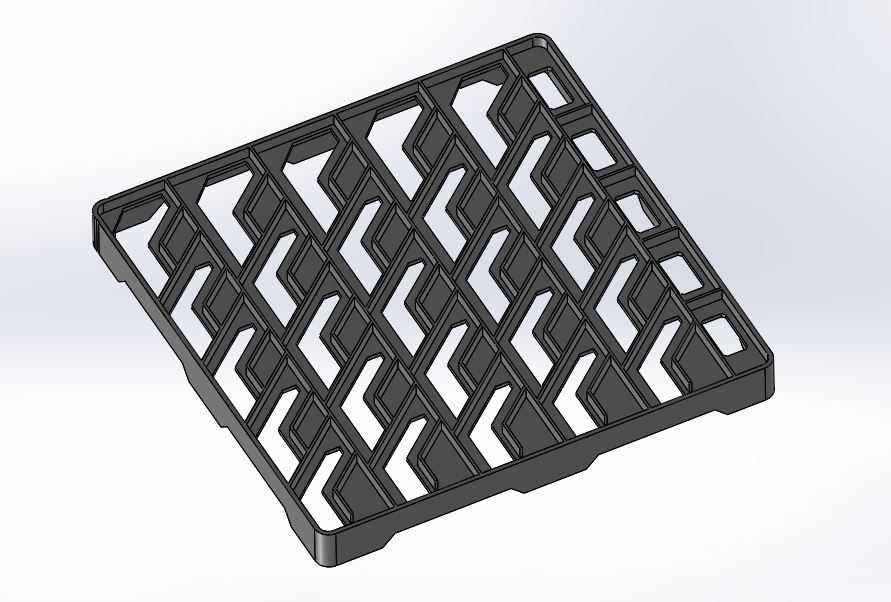

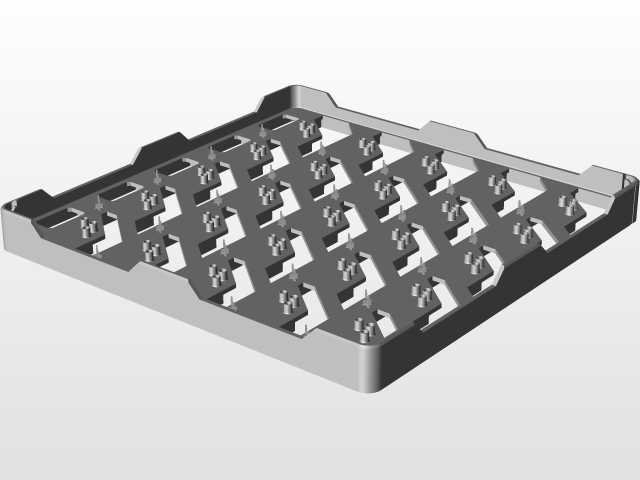

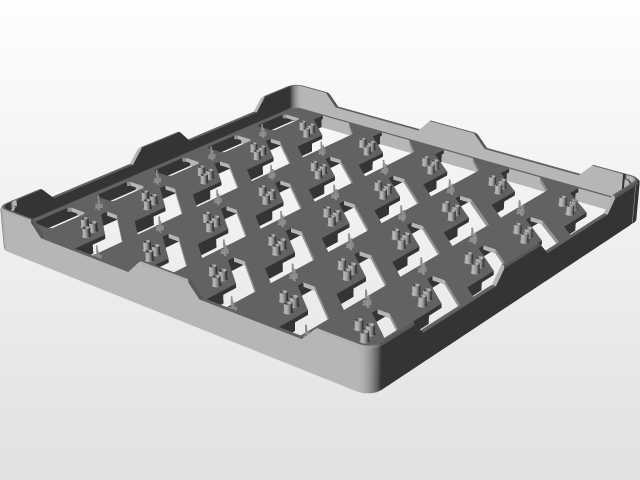

　　每次堆叠时只有方向完全对应才能顺利嵌合，从结构上杜绝了工人码放时方向放反的问题，避免上层托盘压伤零件；托盘底部设计了连续的棱纹加强结构，在控制托盘整体壁厚、减少材料用量的前提下，大幅提升了托盘的结构刚性，整垛满载时的形变量控制在0.5mm以内，不会因为长期堆叠出现中部塌陷、变形翘曲的问题。零件定位方面，每个型腔都设置了贴合零件外形的仿形支撑位，配合1个可胀缩的定位销结构，放入零件后即可自动卡紧定位，不管是手动摆放零件还是搭配自动上料设备进行自动填充，都能保证每个零件的位置精度控制在±0.2mm以内，满足后续自动化组装工序的上料定位要求，不需要二次整列。托盘边缘设置了加高的护罩围挡结构，码放及运输过程中可以阻挡外部灰尘、

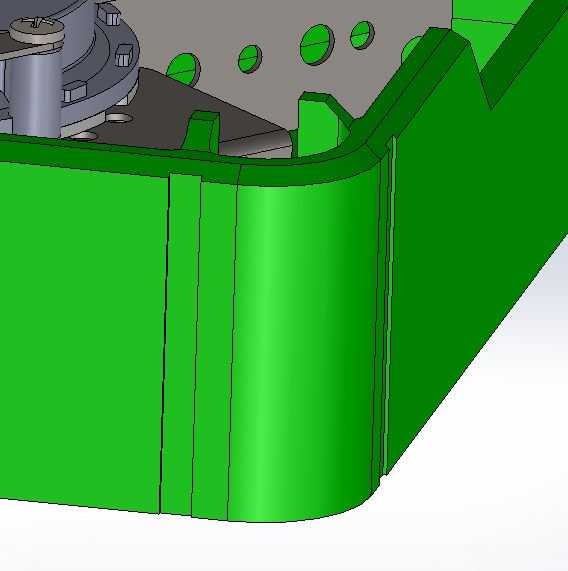

　　碎屑掉落到零件表面，也能避免相邻托盘上的零件发生磕碰划伤，减少零件周转过程中的外观不良率。堆叠时上层托盘的底部定位结构会嵌入下层托盘的对应卡槽内，不需要额外的绑带或固定结构，就能保证整垛托盘在叉车转运、传送带输送过程中不会出现滑移、倾翻的问题，适配从原料仓到产线、产线到成品仓的全流程周转需求。
