带防护结构的长距离槽型带式输送设备

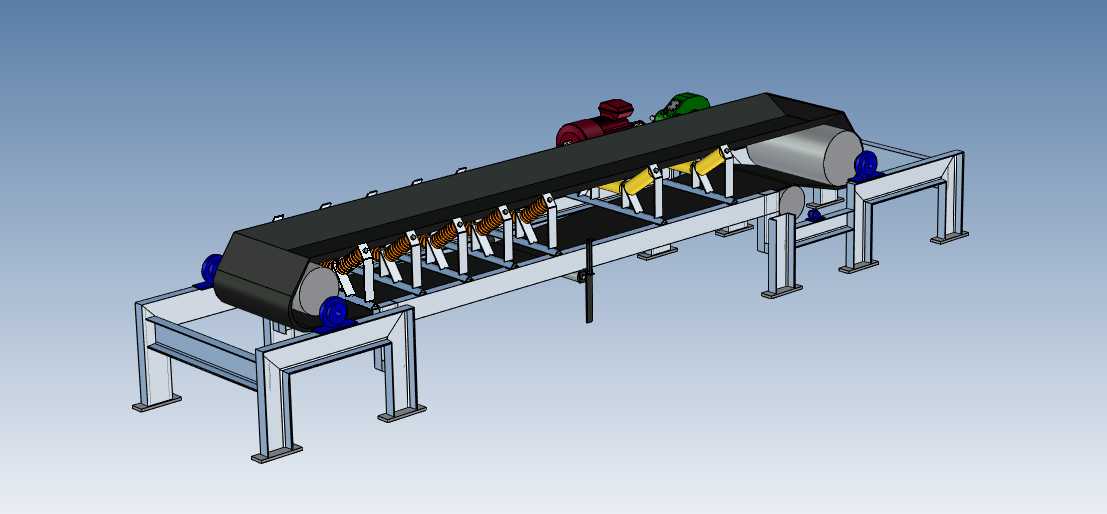

　　这套带式输送结构的建模，完全是按照散料输送工况的实际落地需求搭建的，没有做多余的装饰性结构，所有部件都对应实际生产里的安装与功能要求。先从安装边界说起，整体机架采用分段式方管焊接结构，支腿底部预留了地脚螺栓安装孔位，横向跨距根据常规输送带宽的托辊排布预留了足够的安装余量，纵向每段机架的连接端都做了法兰对接结构，现场安装时不需要额外做焊接配作，直接通过螺栓拼接就能保证整体直线度，支腿的高度设计预留了上下调节的余量，适配现场地面不平整的安装场景，不需要额外做垫铁的复杂调整。

　　从功能特性上看，上部的防护盖板是全段覆盖的结构，不是分段拼接的零散护板，这种设计主要是针对散料输送过程中的扬尘、落料飞溅问题，尤其是在输送颗粒状、小块状物料的时候，能避免物料在输送过程中因为皮带抖动掉落到机架下方，同时也能减少外部杂物落到皮带上造成的皮带划伤、托辊卡滞问题。护板和机架之间采用快拆式的卡扣连接，日常维护的时候不需要拧动大量螺栓，就能掀开护板检查内部托辊的运转情况，更换磨损托辊的时候操作空间足够。

　　托辊组采用的是槽型排布的三节式托辊结构，槽角按照常规散料输送的通用角度设计，能保证物料在皮带上的堆积截面足够，不会因为输送倾角或者设备启停的时候出现物料滑落的问题，每一组托辊的安装座都做了长圆孔设计，安装的时候可以微调托辊的轴向位置，方便后期调整皮带的跑偏问题，不需要重新打孔配焊。头尾两端的传动滚筒和改向滚筒都做了包胶结构的建模预留，对应的轴承座安装位也留足了张紧行程的调节空间，尾部的螺旋张紧结构直接集成在尾架上，调整皮带张紧度的时候不需要额外加装张紧装置，直接转动张紧螺杆就能实现滚筒位置的调整，结构紧凑不占额外空间。

　　驱动端的安装位预留了电机减速机的安装法兰，对应的传动滚筒轴伸尺寸也按照常规硬齿面减速机的输出轴尺寸做了匹配，现场选型的时候只要匹配对应的功率参数，就能直接安装对接，不需要额外做连接法兰的二次加工。机架两侧还预留了导料槽、清扫器的安装孔位，在进料端可以直接加装导料槽让物料落到皮带中心位置，避免落料偏载造成的皮带跑偏，头部滚筒下方预留了空段清扫器和头部清扫器的安装位，能及时刮除皮带表面粘附的物料，避免物料粘在皮带上带到回程段掉落到现场地面，减少日常清理的工作量。

　　从应用场景来说，这套结构可以直接适配矿山、建材、粮食加工、化工散料输送等多个场景的输送需求，不管是水平长距离输送还是小倾角的上料输送，只要调整支腿的高度排布就能适配不同的进出料高度差，不需要对主体结构做大规模修改。建模的时候所有部件的装配关系都按照实际装配逻辑做了约束，转动部件都预留了转动自由度，做运动仿真的时候可以直接模拟皮带运转、托辊随动的实际状态，方便设计人员校验部件之间的干涉问题，比如护板和托辊、物料之间的安全距离，滚筒转动的时候和机架之间的间隙是否足够，避免实际加工安装的时候出现干涉问题。另外机架的横向支撑结构做了斜撑加强设计，在长距离输送的时候不会因为机架跨度太大出现晃动变形的问题，即使是满负荷输送物料的时候，机架的整体刚度也能满足运行要求，不会出现共振或者结构变形导致的皮带跑偏、托辊异常磨损问题。回程段的托辊采用平行下托辊排布，间距按照回程皮带的下垂量要求做了合理布置，避免回程皮带因为自重下垂太大出现和机架摩擦的问题，所有托辊的安装位置都和上下皮带的运行轨迹完全匹配，不会出现托辊和皮带边缘接触造成的皮带异常磨损。
