带分流功能的带式输送设备结构设计

　　在散料、成件物料的连续转运作业场景里，带分流功能的带式输送设备一直是车间物流、仓储分拣、生产工序衔接环节的核心配套装备，不同于普通平直带式输送机仅能完成单路径物料输送的局限，这类带分流结构的输送设备可以在单条主输送路径上，按照下游工位的物料需求，将输送面上的物料分流至不同的支线输送通道，大幅减少多台独立输送机并排布置带来的场地占用、设备投入成本与运维点位。从实际工程落地的角度看，这类设备常应用在电商仓储的包裹分拣、食品加工线的成品分流、五金加工车间的工序件转运、建材生产的散料分料等场景，能够适配箱装、袋装、规则块状、颗粒状等多种形态的物料输送，只要物料单重不超过输送带额定承载、外形尺寸不超过分流机构的作业边界，都可以稳定完成输送与分流动作。

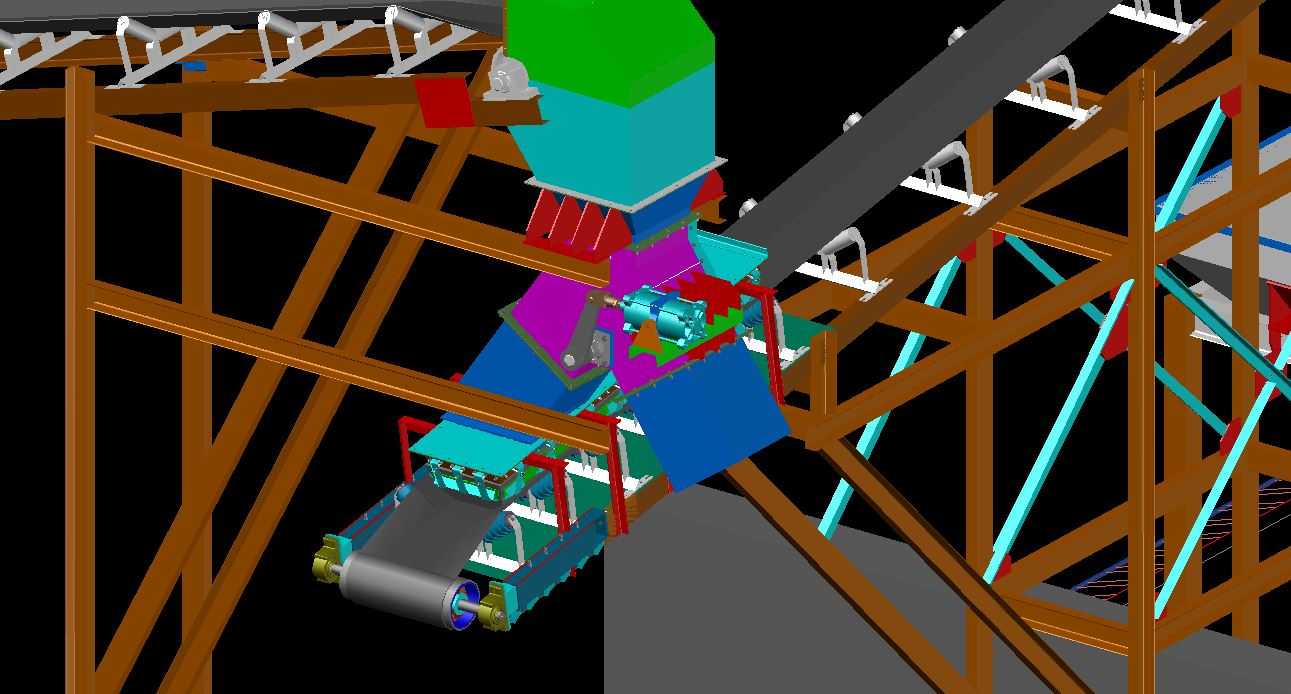

　　这套带分流器的带式输送机在结构设计上，优先考虑了现场安装的适配性，主体框架采用标准型材拼接成型，所有型材连接点位都预留了可调式安装孔位，现场安装时可以根据实际地面平整度、上下游设备的对接高度，对支腿高度、机架水平度进行微调，不需要额外在现场进行焊接、钻孔等二次加工作业，能大幅缩短现场安装调试的周期。主输送段的托辊组采用槽型托辊与平行托辊组合布置的形式，在受料段加密槽型托辊的排布密度，避免物料落料时对输送带产生过大冲击造成输送带跑偏、托辊变形，在输送中段采用等间距平行托辊支撑输送带保证输送面的平整度，在分流作业段则更换为表面摩擦系数更低的光滑托辊，减少分流机构动作时输送带与托辊之间的不必要摩擦，降低设备运行的能耗。

　　分流机构是这套设备的核心功能部件，设计时没有采用结构复杂、成本较高的摆轮分流、滑块分流结构，而是采用了结构更简单、运维更便捷的拨杆式分流结构，拨杆的驱动端安装在机架侧边的独立安装支架上，动作时拨杆从输送面侧边伸出，沿着预设的角度将经过分流点位的物料引导至侧边的出料口，拨杆的动作行程、停留时间都可以根据物料的输送速度、外形尺寸进行调整，既可以实现单批次物料的全量分流，也可以按照设定的间隔完成定量分流。为了避免分流动作时物料与拨杆产生刚性碰撞造成物料外包装损伤、物料卡滞，拨杆与物料接触的工作面都包裹了一定厚度的耐磨缓冲层，同时在拨杆的动作路径上设置了软限位，避免拨杆动作超程刮伤输送带表面。

　　传动部分的设计充分考虑了长期连续运行的可靠性，驱动滚筒采用表面包胶处理，增大滚筒与输送带之间的摩擦力，避免重载启动时输送带出现打滑现象，改向滚筒的两端都配置了可调式张紧结构，设备运行一段时间后输送带出现伸长、跑偏问题时，不需要拆解机架结构，只需要调整两端张紧螺栓的进给量，就可以完成输送带张紧度与跑偏量的调整，日常运维的操作门槛很低。设备的所有旋转部件都配置了密封式轴承座，能够阻挡输送过程中产生的粉尘、碎屑进入轴承内部，延长轴承的更换周期，降低日常运维的耗材成本。

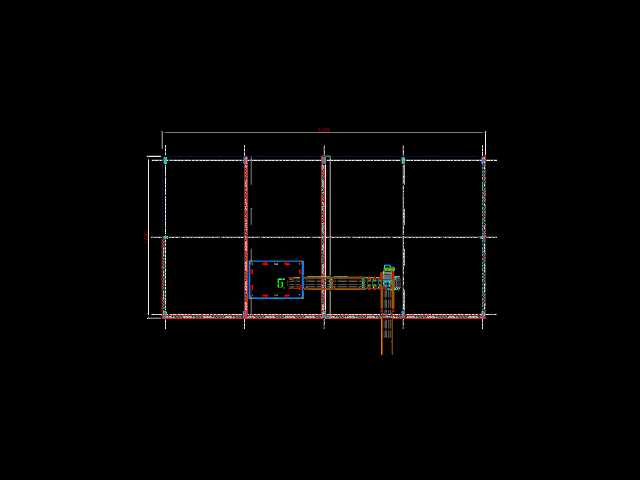

　　从安装边界的尺寸来看，这套设备的主体输送段宽度适配常规的成件物料输送需求，整体长度可以根据现场的输送距离进行模块化拼接，每一段标准机架段的长度都控制在常规运输单元的尺寸范围内，不需要超长物流运输就能完成设备的转运，设备支腿的底部配置了可调式脚杯，可以适应±50mm范围内的地面高度差，不需要额外做地面找平处理就能完成设备安装。分流出料口的高度与常规的周转箱、支线输送机的接料高度匹配，物料从主输送面分流至支线时的落差控制在合理范围内，避免落差过大造成物料摔损、粉尘飞扬的问题。在安全防护设计上，设备的所有传动部件、旋转部件都设置了可拆卸式防护网罩，避免运维人员、车间杂物卷入传动结构造成安全事故，防护网罩采用快拆结构固定，需要对传动部件进行维护时不需要借助专用工具就能快速拆卸，提升运维作业的效率。

　　实际选型应用时，需要根据现场输送的物料特性、输送产能要求，匹配对应功率的驱动电机、对应厚度与材质的输送带，如果是输送颗粒状散料，还可以在输送面两侧加装挡边结构，避免输送过程中物料从输送带侧边撒落，如果是输送较重的工业工件，则可以适当加密托辊的排布密度，提升输送带的承载能力，这套结构的模块化设计预留了足够的改装空间，能够适配多数常规场景的输送分流需求。
