TSI4040管路式流量检测装置结构设计

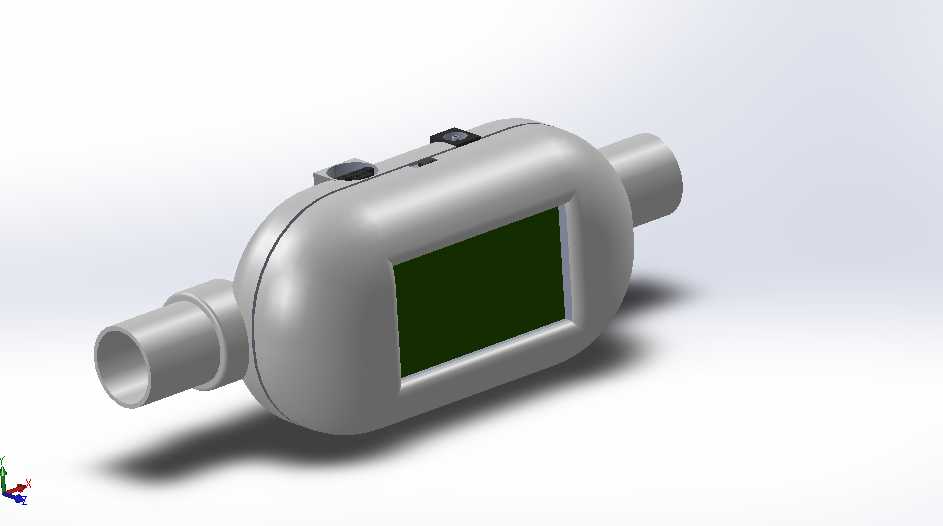

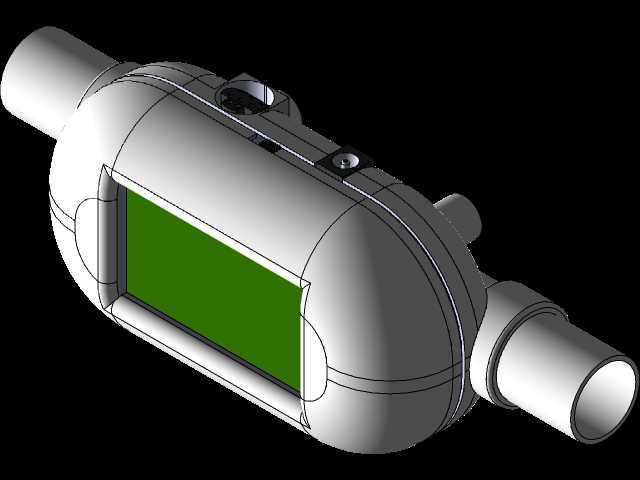

　　这款管路式流量检测装置的结构设计，核心围绕工业现场流体管路的在线流量监测需求展开，在做整体结构排布时，首先考虑的是现场安装的适配性，主体采用椭圆流线型壳体，两端伸出标准同轴管路接口，接口的管径尺寸匹配常规工业流体管路的通用连接规格，安装时可直接串接在待测管路中间，不需要额外加装变径转接件，能最大程度降低安装环节的流体压损，也减少现场安装的加工工作量。壳体的上下合模面采用止口配合结构，配合内置的密封胶圈槽，可满足常规工业环境下的防尘防水要求，壳体侧面预留的嵌入式显示屏安装位，做了下沉式台阶设计，显示屏装配后表面与壳体外弧面基本齐平，既避免现场磕碰损坏屏幕，也不会因为突出结构积留灰尘、油污，方便运维人员日常读取数据。

　　顶部设置的两个嵌入式按键，采用硅胶密封按键结构，按键的触发行程做了适配优化，戴工业防护手套操作时也能准确触发，不需要额外摘除手套，适配车间、管路井道等复杂操作场景。在内部结构的排布上，将流量传感核心组件布置在管路流道的中心轴线位置，避开管路接口处的紊流区域，保证流体经过检测段时流态稳定，提升测量数据的准确性，内部电路板做了分层固定，电源模块与信号采集模块之间设置屏蔽隔离筋，减少工业现场电磁干扰对测量信号的影响。两端的管路接口做了加厚处理，可承受管路安装时的拧紧力矩，不会因为装配受力导致壳体变形，接口端面的密封槽尺寸适配常规O型密封圈，不需要定制特殊密封件，后期维护更换配件成本更低。整体壳体的外轮廓做了大圆弧过渡，没有尖锐棱角，

　　在狭窄的管路安装空间内操作时，不会划伤施工人员，也不容易勾挂现场的线缆、保温材料等杂物。装置的整体长度控制在常规管路安装预留的操作空间范围内，不需要为了安装该装置额外裁切过长的管路段，适配现有管路系统的改造升级需求，不需要大规模改动原有管路布局。在做结构建模时，所有配合尺寸都预留了合理的公差带，壳体合模后的同轴度公差满足管路连接的同轴要求，避免安装后出现管路别劲、密封泄漏的问题。显示屏的视窗采用透明PC材质，与壳体之间采用超声波焊接密封，相比胶粘结构的可靠性更高，长期在潮湿、有轻微油污的环境下使用也不会出现视窗脱落、起雾的问题。顶部的按键帽做了防滑纹理处理，表面的粗糙度控制在合适范围，即使手上沾有少量水或者油污，操作时也不会打滑。

　　装置整体的重量控制合理，安装时仅需要两端管路支撑即可，不需要额外加装固定支架，减少现场安装的辅件成本与施工量。流道内部做了光滑过渡处理，没有突兀的台阶或者凸起，避免流体经过时产生涡流，既降低压损，也减少流体中杂质在装置内部的沉积，延长设备的维护周期。
