带压力表集成式气动压力调节装置

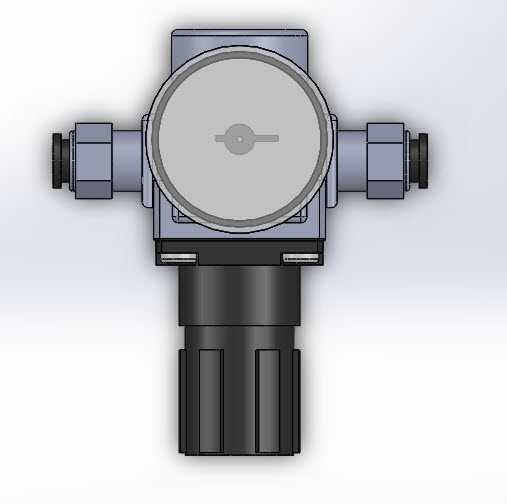

　　这款集成式压力调节装置主要应用在气动控制系统的气源处理环节，在各类自动化生产线、气动工装夹具、气动执行元件的供气管路中都能见到这类部件的身影，它的核心作用是将上游输入的波动压缩空气压力稳定在设定的输出值，避免气源压力波动导致下游气动元件动作失准、出力不均，甚至损坏精密气动执行机构的问题。从结构设计来看，这款调压装置采用了阀体与压力表直连集成的布局，没有额外的外接压力表引压管，减少了管路接头带来的泄漏点，整体结构更紧凑，在安装空间局促的设备气路布局中优势明显。阀体主体采用方形压铸铝结构，相比圆柱形调压阀，方形阀体的侧面安装平面更贴合安装板固定，不需要额外的管夹辅助固定，安装时可以直接通过侧面的螺纹接口对接管路，

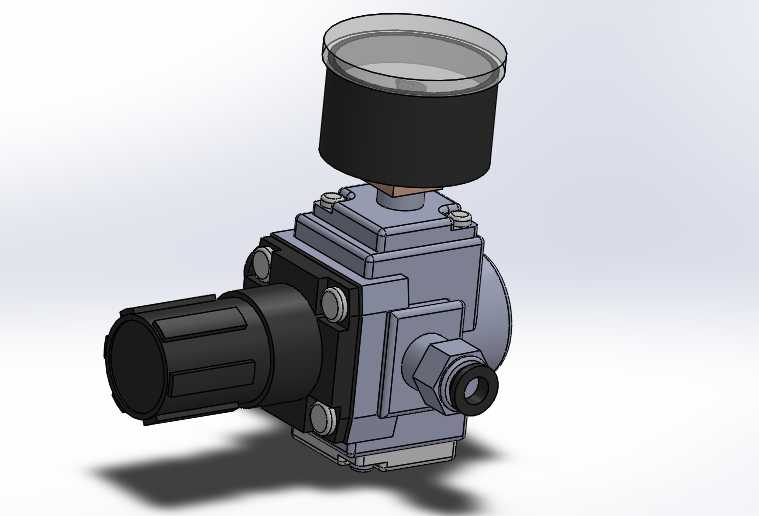

　　或者通过阀体底部的安装孔固定在气源处理组的安装支架上。装置左侧的黑色旋钮是压力调节手轮，采用防滑滚花结构，调节时不需要额外工具，徒手旋转即可调整输出压力，手轮带有自锁结构，压力设定完成后可以锁定位置，避免设备运行过程中因振动、误触导致压力设定值偏移。顶部集成的压力表采用轴向直连安装方式，压力表外壳做了全包式防护，透明表盖采用耐冲击的工程塑料材质，在车间多尘、有轻微磕碰的工况下能有效保护表芯，表盘朝向可以根据安装位置小幅调整，方便操作人员在设备巡检时直接读取输出压力值，不需要俯身或者调整观察角度。阀体侧面的螺纹接口采用标准气动管螺纹规格，进气口与出气口做了明确的流向标识，安装时不需要额外核对流向，避免接反导致调压功能失效。

　　阀体上的紧固螺栓采用内六角圆柱头结构，装配时扭矩均匀，能保证阀体上下密封面的压紧力一致，避免压缩空气从阀体合模面泄漏，密封件采用耐油丁腈橡胶材质，适配常规压缩空气中含少量油雾的工况，长期使用不会出现密封老化开裂的问题。从安装边界来看，这款调压装置的整体外轮廓尺寸适配常规气源处理二联件、三联件的安装间距，顶部压力表的突出高度控制在常规气动元件安装预留空间范围内，不会和上方的设备走线槽、机架横梁产生干涉，侧面的接口中心距和同规格常规调压阀保持一致，替换现有设备上的老旧调压阀时不需要改动原有管路布局，直接替换即可完成安装。在实际选型应用中，这类集成压力表的调压阀适合用在对输出压力稳定性要求较高的工位，比如精密气动量仪的供气回路、

　　气动打标机的驱动气路、小型气动压合工装的供气管路，它的压力调节范围覆盖常规工厂气动系统的常用压力区间，输出压力的波动控制在极小范围内，能保证下游气动执行元件的动作一致性。设计这款装置的三维模型时，重点还原了阀体的压铸拔模斜度、各接口的螺纹收尾结构、压力表与阀体连接部位的密封槽结构，还有调节手轮的防滑槽细节，所有装配间隙都按照实际产品的装配公差做了预留，模型可以直接用于设备气路布局的干涉检查，也能作为气源处理模块选型时的尺寸参考，帮助设计人员在设备设计阶段就确认安装空间是否足够，避免后期装配时出现空间不足、管路干涉的问题。阀体上的各个安装孔位、接口位置都和实物保持一致，在做设备三维布线布管时，可以直接在模型上对接气管接头模型，模拟实际管路的走向，提前优化管路布局，减少现场装配时的管路弯折、接头受力等问题。
