查蒂隆200磅立式测力检测装置结构设计

　　在电子零部件插拔力测试、线束端子拉力验证、小型五金件压合力检测、塑胶件抗破坏性能校验这类日常质检场景中，立式测力装置是产线进料检验、实验室力学性能验证环节的核心工装，本次呈现的查蒂隆200磅量程测力装置，完全贴合中小量程力值检测的实际使用需求做结构布局。整套设备采用立式单立柱悬臂结构，底部为一体化铸造的厚重平台基座，基座底部预留四个可调式支撑脚安装位，可根据放置台面的平面度调整水平，避免因台面倾斜导致力值检测出现轴向偏差，基座整体宽度控制在450mm左右，纵深320mm，放置在常规检验工作台面上不会占用过多操作空间，基座上表面做平面度精加工处理，可直接放置定制工装夹具来固定待测工件，不需要额外加装辅助平台。

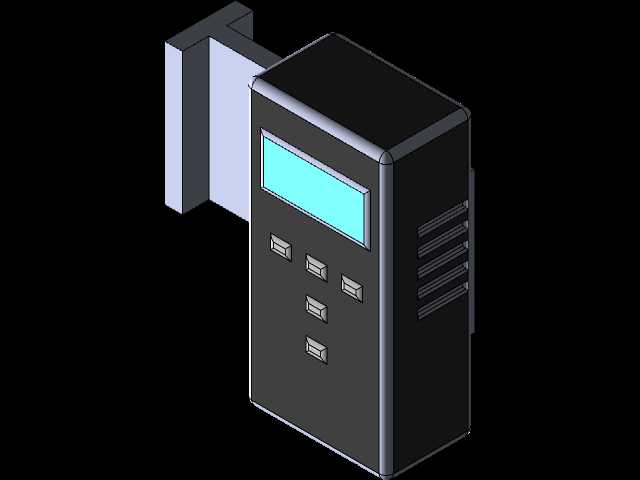

　　立柱部分采用高强度铝合金型材加工而成，型材表面做硬质阳极氧化处理，耐磨性能优异，立柱正面加工有高精度直线导轨安装槽，导轨上搭配可锁止的滑动悬臂，测力传感显示单元就固定在悬臂前端，悬臂可沿着立柱导轨上下滑动调整高度，调整范围覆盖0-400mm区间，可适配不同高度的待测工件，调整到位后通过侧面的锁紧旋钮即可固定位置，不会在测试过程中出现滑移导致力值数据失真。测力显示单元集成了高精度S型测力传感器与数显模块，正面配备液晶显示屏可实时显示当前力值、峰值力值，下方设置三个功能按键，可完成单位切换、峰值清零、数据保持等操作，传感器测头端预留标准M6螺纹接口，可根据测试需求更换压头、挂钩、夹爪等不同测试辅具，满足压力测试、拉力测试、

　　插拔力测试等不同检测需求。设备基座正面集成了电源开关、状态指示灯与操作按键，电源输入接口设置在基座侧面，内置信号处理模块可将传感器采集的力值信号做滤波放大处理，避免车间内的电磁干扰影响数据准确性，供电采用常规220V市电输入，不需要额外配置专用气源或液压站，部署门槛低，适合中小型生产车间、第三方检测实验室的常规力学检测场景。从结构设计逻辑来看，整套装置的受力路径做了专门优化，测试过程中产生的反作用力会通过悬臂直接传递到立式立柱，再顺着立柱传导到底部厚重基座上，不会出现结构形变影响检测精度，悬臂与立柱的连接部位采用双滑块导轨结构，侧向间隙控制在0.02mm以内，测试过程中不会出现侧向摆差，保证力值加载始终沿着垂直轴向，

　　检测数据重复精度可控制在0.5%FS以内。设备的安装边界也做了充分考量，整机最大高度为620mm，常规实验室的通风橱、检验工作台的层架高度都可容纳，不需要额外预留过高的顶部空间，设备总重量控制在28kg左右，单人即可完成搬运移位，不需要借助吊装设备。在实际使用场景中，这类200磅量程的测力装置可覆盖绝大多数小型零部件的力学检测需求，比如连接器行业的端子插拔力测试，可将连接器公座母座分别固定在基座工装与测头夹爪上，匀速移动悬臂完成插拔过程，数显单元可直接捕捉最大插拔力值，判断是否符合工艺要求；在五金加工行业，可用来测试小弹簧的弹力、冲压件的铆接拉力，不需要配备大型万能材料试验机，检测效率更高，设备采购与维护成本更低；在塑胶行业，可测试塑胶壳体的压合强度、卡扣的装配扣合力，辅助结构工程师优化卡扣过盈量参数。整套结构没有冗余的复杂传动部件，日常维护只需要定期给立柱导轨涂抹润滑脂，检查锁紧旋钮的锁止力度即可，长期使用也不会出现精度漂移，数显单元的供电线路沿着立柱内部的走线槽布置，外部没有明线，不会干扰测试操作，也避免了车间作业过程中线缆被剐蹭导致的设备故障。
