碳纤维材质无线极板碳NT1结构件

项目分类:通讯工具类 发布时间:2022-07-30 ID:691829
  • 碳纤维材质无线极板碳NT1结构件
  • 碳纤维材质无线极板碳NT1结构件
  • 碳纤维材质无线极板碳NT1结构件
  • 碳纤维材质无线极板碳NT1结构件
  • 碳纤维材质无线极板碳NT1结构件
  • 碳纤维材质无线极板碳NT1结构件
  • 碳纤维材质无线极板碳NT1结构件

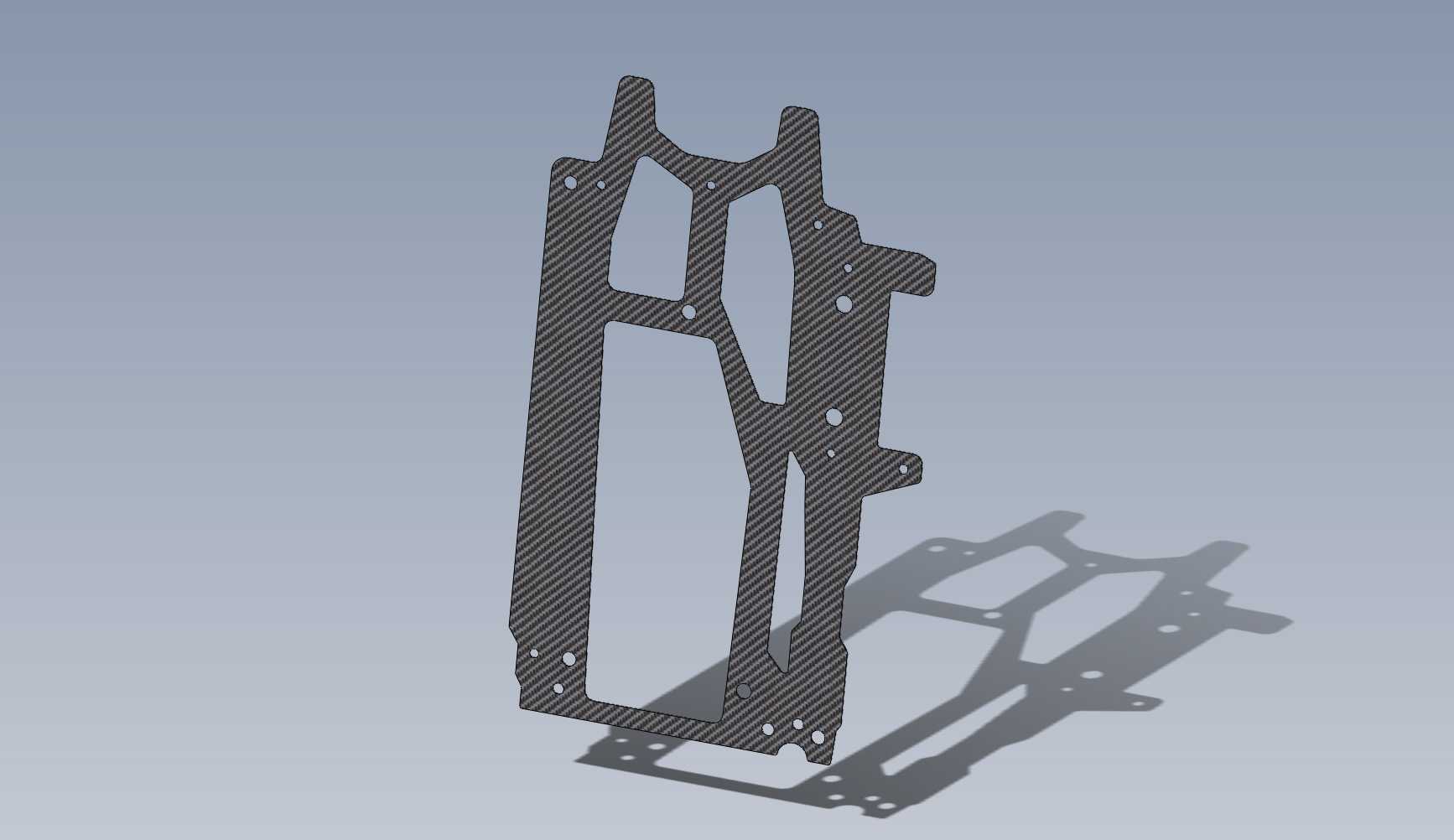

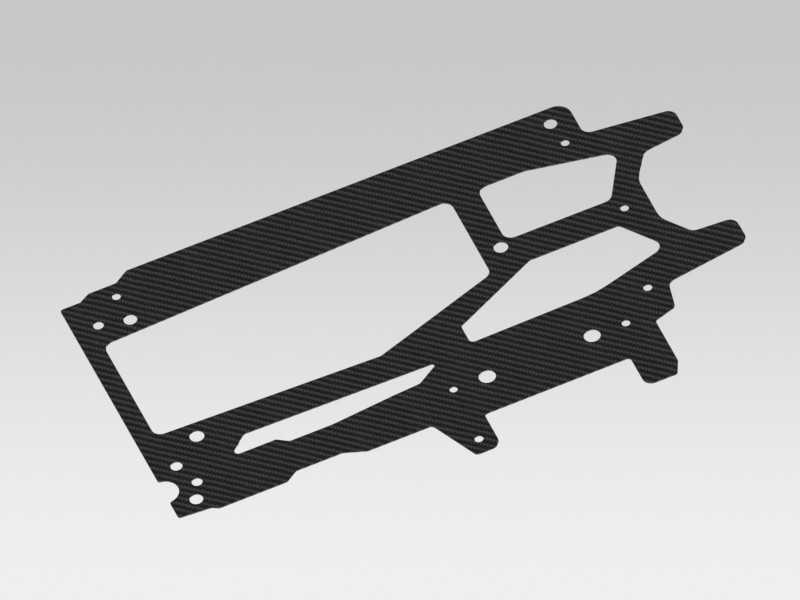

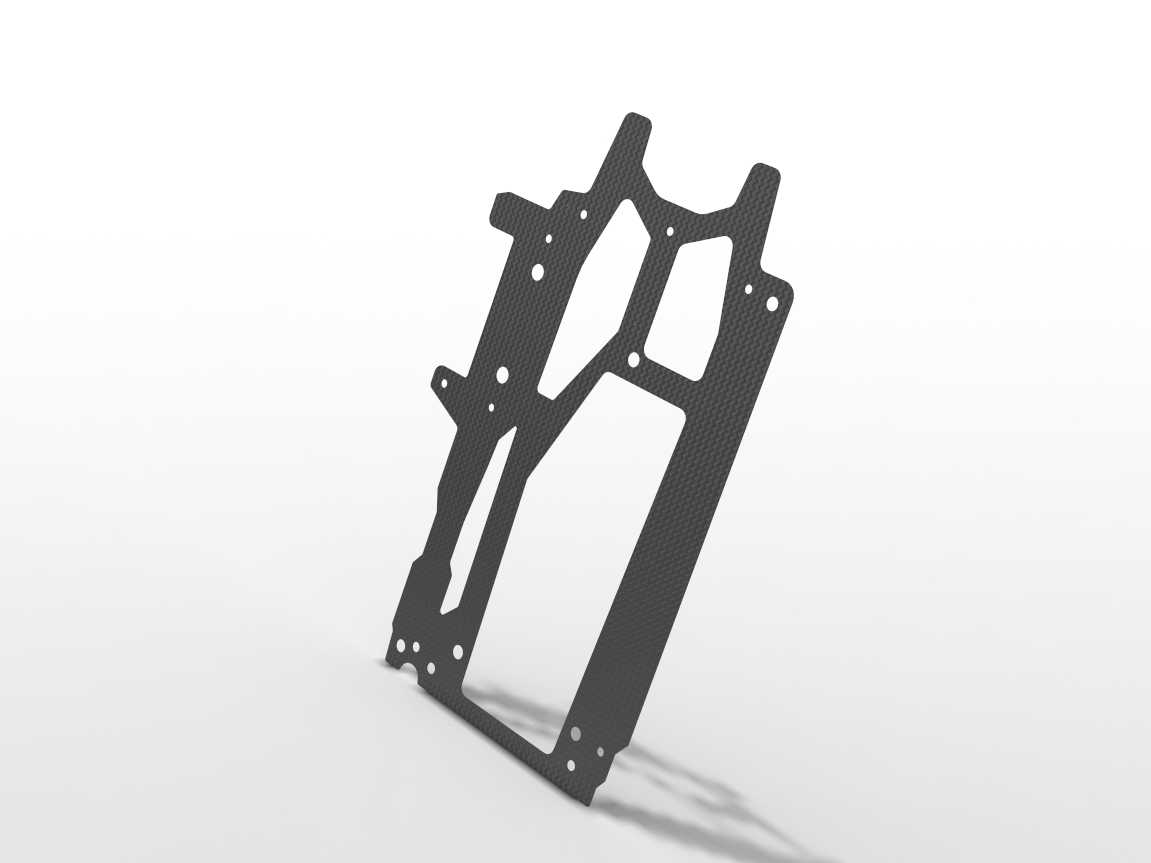

  这款碳纤维结构件主要应用于手持通讯终端的内部支撑场景,作为设备核心承载骨架使用,在整机装配环节承担主板、射频模块、电池组件的定位与载荷传递作用,区别于常规金属冲压骨架,碳纤维材质的选用直接将该部件的自重控制在同体积铝合金骨架的四分之一水平,同时在抗弯折、抗形变性能上达到同厚度镁合金压铸件的1.7倍,能够满足手持设备日常使用中的跌落冲击、挤压受力的防护需求。从结构设计逻辑来看,整体采用一体化镂空框架构型,所有镂空区域的轮廓都严格避让内部元器件的装配空间,框架边缘的凸台结构对应设备外壳的定位柱位置,每一处安装孔位的位置度公差控制在0.05mm以内,确保装配时不会出现孔位错位、元器件干涉的问题。框架上分布的多组沉头孔位,

  分别对应主板固定螺丝、射频模块屏蔽罩固定点、电池仓卡扣安装位,孔位周边做了局部加厚的铺层设计,避免螺丝锁附时出现碳纤维层间开裂的问题,这也是碳纤维结构件设计中区别于金属机加件的核心要点——金属件可以通过后期攻丝获得螺纹连接强度,碳纤维件则需要在连接受力区域提前做铺层强化,预留足够的压合强度余量。在安装边界的处理上,框架外侧的轮廓完全匹配设备中框的内部卡槽尺寸,侧边伸出的四个定位凸耳分别对应设备侧边按键、天线触点的让位空间,凸耳的厚度比框架主体薄0.2mm,刚好容纳触点弹片的安装厚度,不会出现装配后中框缝隙不均的问题。框架下半部分的大尺寸镂空区域对应电池仓的安装位置,镂空边缘做了R1.2的圆角过渡,

  避免碳纤维裁切后的尖锐边缘划伤电池外层的铝塑膜,同时圆角过渡也能分散框架受力时的应力集中点,提升整体结构的抗疲劳强度。从实际应用场景出发,这类碳纤维骨架多用于对自重有严苛要求的专业通讯设备,比如户外作业用的手持测绘终端、特种通讯手持台,这类设备往往需要长时间手持操作,自重降低能够有效降低长时间握持的疲劳感,同时碳纤维材质的电磁屏蔽特性,还能辅助降低内部射频模块之间的信号串扰,提升设备通讯稳定性。设计过程中需要重点考量碳纤维铺层的方向匹配,框架纵向的主受力梁采用0度铺层为主,保障纵向抗弯折强度,横向连接筋采用45度交叉铺层,提升抗扭转性能,不同铺层的厚度搭配经过受力仿真验证,在1.5米高度自由跌落的冲击载荷下,

  框架的最大形变量控制在0.3mm以内,不会挤压到内部的PCB板导致元器件虚焊。另外框架表面的哑光碳纤维纹理是铺层热压后的原生表面,不需要额外做表面喷涂处理,既降低了加工工序,也避免了长期使用后表面涂层脱落的问题,框架上所有的外露边缘都做了0.1mm的倒角处理,去除裁切后的毛边,避免装配过程中划伤操作人员或者设备内部的柔性排线。在和其他部件的配合公差上,框架和中框卡槽的配合间隙控制在0.03mm以内,既不会因为间隙过大出现装配后松动异响,也不会因为间隙过小导致装配困难,安装孔位的沉头深度严格匹配所用螺丝的头高,确保螺丝锁附后不会突出框架表面,顶到电池或者主板背面的元器件。这类结构件的设计不能直接照搬金属骨架的构型,需要充分结合碳纤维材料的加工特性,比如尽量避免过小的内尖角,减少直角转折的结构,所有受力转折处都采用圆弧过渡,降低加工过程中的废品率,同时也提升成品的结构强度。
