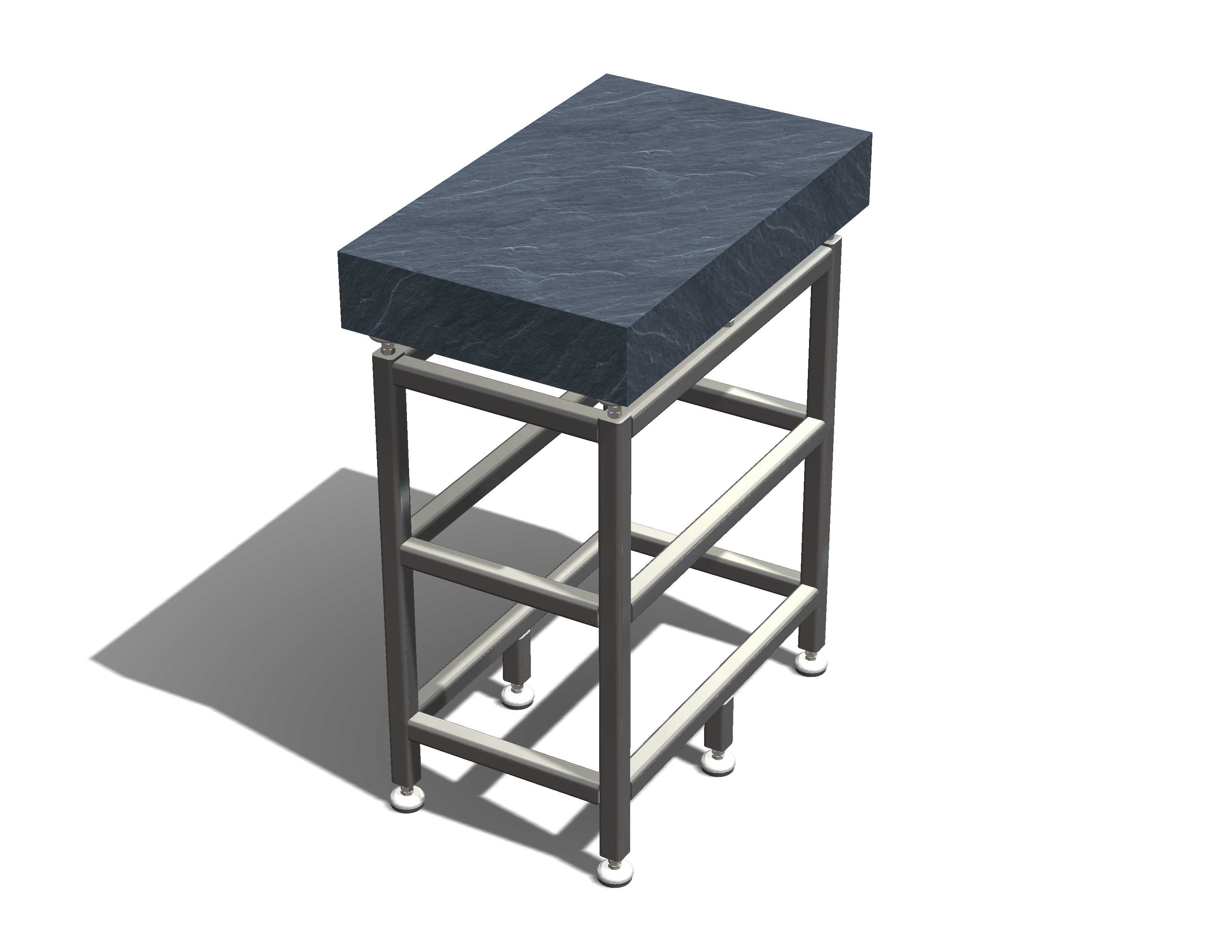

高精度大理石检测作业平台结构设计

　　这款大理石检测平台主要面向车间计量检验、精密零部件尺寸检测、形位公差校验场景设计，是机加工车间、计量室、精密装配工位的核心基础工装。日常生产中，这类平台承担着工件基准面定位、百分表表座吸附放置、三坐标测量辅助支撑、精密零件划线校验的核心作用，相比传统铸铁平台，大理石材质的工作面不会因环境温湿度变化产生明显形变，长期使用也不会出现工作面锈蚀、磕碰起坑的问题，能长期保持00级的平面度精度，适合对检测基准稳定性要求高的作业场景。

　　设计阶段首先确定了工作面的材质选型，采用天然济南青花岗岩作为台面原材料，这种石材内部结构致密，硬度达到HS70以上，工作面经过研磨处理后平面度公差控制在每米0.005mm以内，台面厚度根据常规检测工件的承重需求设置，保证在放置150kg以内工件时，台面不会产生影响检测精度的挠曲变形。支撑框架采用方形不锈钢管材焊接成型，管材壁厚经过承重校核，满焊后经过时效处理消除焊接内应力，避免框架长期使用出现形变导致台面倾斜。框架的层间设置多道横向加强横杆，一方面提升框架整体的抗扭刚度，另一方面也可以临时放置检测辅具、待检工件，提升工位空间利用率。

　　支撑脚采用可调节的尼龙防滑脚杯，每个脚杯的调节行程预留15mm，安装时可以通过旋转脚杯调整台面的水平度，适配车间地面存在的不平整误差，脚杯底部的尼龙材质可以避免划伤车间环氧地坪，同时起到一定的减震作用，降低周边设备运行产生的振动传导到台面上，影响检测读数的稳定性。台面与框架的连接位置设置了柔性缓冲垫，避免硬质金属框架与大理石台面直接硬接触，防止安装过程中应力集中导致台面崩边，同时也能过滤一部分从地面传导上来的微幅振动。

　　从安装边界来看，这款平台的整体占地尺寸适配常规计量工位的空间需求，不需要额外做地基固定，直接放置在平整的车间地面上，通过脚杯调平后即可投入使用，台面高度设置为符合人体工程学的操作高度，检验人员站立作业时不需要弯腰或者抬臂，长时间进行检测作业也不容易产生疲劳。框架的腿部外侧没有突出的结构，不会磕碰过往人员或者转运工件的小推车，四个角位置都做了圆角过渡处理，避免尖锐棱角造成的作业安全隐患。

　　实际使用过程中，这类平台的工作面耐磨损性能优异，即使长期滑动放置钢制工件，也不会在工作面产生明显的划痕，日常维护只需要用干净的无尘布沾少量酒精擦拭表面即可，不需要像铸铁平台那样定期涂抹防锈油做保养，维护成本极低。针对不同的检测需求，台面上还可以根据后续使用需要加装万向表座、定位挡块、工件夹持夹具等辅具，大理石材质的非导磁特性也不会对带磁性能的工件检测产生干扰，适合电子精密零部件、精密机械加工件、模具零件的形位公差检测作业。

　　设计过程中特意规避了传统大理石平台支架容易出现的刚度不足问题，框架的竖向支撑腿采用等间距对称布置，横向连接杆的位置经过受力仿真验证，保证在台面边缘位置放置重载工件时，框架的形变量控制在精度允许范围内，不会因为偏载导致台面倾斜。脚杯与支撑腿采用螺纹连接结构，长期使用如果出现调平螺纹磨损，可以单独更换脚杯配件，不需要整体更换框架，降低后期的维护成本。台面的四个侧边都做了倒角处理，避免搬运和使用过程中边缘崩缺，也防止锋利的石材边缘划伤操作人员。
