立式单开门工业电气控制柜结构设计

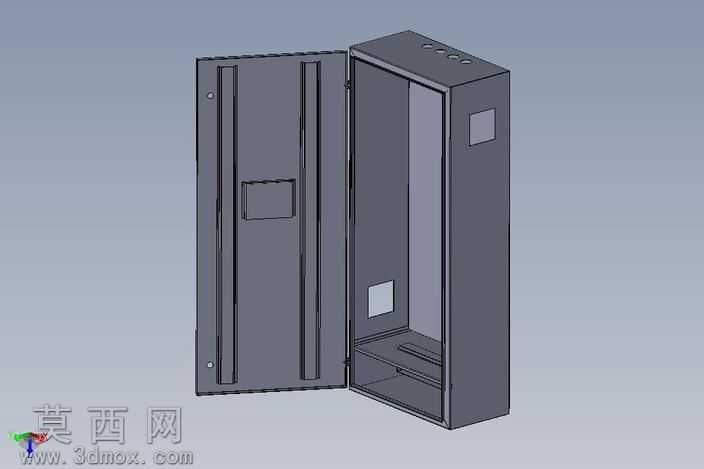

本作品为立式单开门工业电气控制柜三维建模成果，采用SolidWorks完成全参数化结构设计，完整还原了工业配电柜的真实构造逻辑。建模过程严格遵循钣金加工工艺规范，对柜体的每一处结构细节都做了精准还原：柜体主体采用冷轧钢板折弯成型的结构设计，侧板、顶板、底板与后背板通过预设的安装位实现拼接，预留了标准的紧固件安装孔位，完全匹配实际生产中的钣金加工公差要求。柜门部分采用单开门外铰接结构，门体内侧设计有两条纵向加强筋，有效提升大尺寸柜门的结构强度，避免长期开合使用产生形变，柜门内侧预留了电气元件安装的标准方孔位，可适配常规的观察窗、操作按钮、门锁等配件的安装需求。柜体内部设计有分层安装结构，底部预留了线缆进出的走线空间与安装底座，中层设置了可调节的电器元件安装板支撑位，可根据实际电气元件的排布需求调整安装高度，柜体顶部预留了散热孔位与吊装结构，侧面预留了外接线缆的穿线孔位，完全符合工业电气控制柜的实际使用场景需求。材质渲染部分采用了工业柜体常用的哑光深灰喷塑材质效果，还原了钣金件表面的细腻磨砂质感，对铰接部位、孔位边缘的细节做了精细化处理，避免出现建模破面、结构干涉的问题。整体设计思路围绕实用性与工艺可行性展开，既保证了柜体结构的强度与防护性能，又充分考虑了内部电气元件的安装、走线、散热需求，所有结构尺寸均参考行业通用的配电柜规格参数设定，可直接用于钣金加工生产的参考，也可作为电气布线仿真、柜体结构优化的基础三维模型使用，模型装配逻辑清晰，各部件可单独拆解编辑，方便后续根据实际需求做尺寸调整与结构修改。
