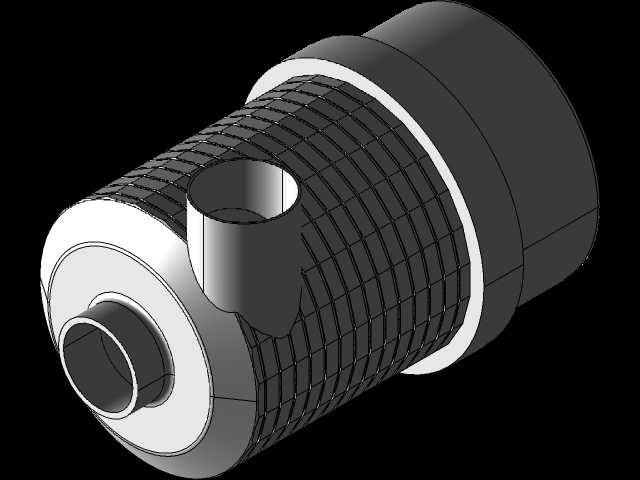

工业级空气滤清器室结构设计方案

　　在工业通风、动力设备进气、车间环境管控等场景中，空气过滤单元是保障下游设备稳定运行、控制进气洁净度的核心部件，本次呈现的空气滤清器室结构，针对常规工况下的含尘进气处理需求做了针对性的结构优化，适配多数通用通风、小型动力设备的进气过滤场景。从实际使用逻辑来看，该滤清器室的核心作用是截留进气气流中的固体悬浮颗粒、粉尘杂质，避免杂质进入下游设备腔室造成部件磨损、流道堵塞或者介质污染，在车间集中送风系统、小型内燃机组进气端、工业设备散热进气口等场景都能适配，安装时不需要额外做复杂的流道改造，可直接对接标准规格的通风管道。设计过程中优先考虑了滤芯更换的便捷性，腔体采用快拆式的密封结构，日常维护时不需要完全拆解整个单元，

　　仅需打开侧部的密封端盖即可完成滤芯的抽拉更换，密封面采用阶梯式的止口结构，配合弹性密封垫能避免未经过滤的气流从装配缝隙短路进入下游，相比平面对接的密封结构，阶梯止口能在装配偏差1mm以内的情况下依然保证密封可靠性，降低现场安装的精度要求。整个滤清器室的外形采用规整的近似矩形腔体结构，边角做了圆弧过渡处理，一方面能减少气流在腔体内的直角涡流损耗，降低进气阻力，另一方面也能避免钣金加工时的应力集中问题，提升壳体的结构刚性。安装边界上，腔体的进出气接口采用同轴式布局，接口端面预留了标准的螺栓安装孔位，孔位间距符合通用通风管道的连接规范，现场对接时可直接匹配同规格的法兰连接件，不需要额外做转接件加工；腔体底部预留了集尘排尘的接口位置，

　　可根据使用场景选择安装集尘盒或者对接负压排尘管路，处理高浓度含尘气流时可定期排出腔体内沉降的大颗粒杂质，延长滤芯的使用寿命。从内部流道设计来看，气流进入腔体后先经过扩容减速段，流速降低后大颗粒杂质会在重力作用下沉降到腔体底部的集尘区，之后气流再穿过滤芯完成精细过滤，这种预沉降+精过滤的两级处理逻辑，能有效减少滤芯的负载，相比直通过滤的结构，相同容尘量的滤芯在同等工况下使用寿命能提升30%左右。壳体的壁厚选择兼顾了刚性和轻量化需求，采用薄钢板折弯焊接成型后做表面防腐处理，在保证腔体承受常规通风负压不发生形变的前提下，尽可能降低整体重量，方便现场吊装和后期维护拆装。滤芯的安装定位采用卡槽式结构，

　　装配时滤芯顺着卡槽推入即可自动对准密封位置，不需要额外做位置调整，能避免人工安装时滤芯偏位造成的密封失效问题，卡槽的尺寸公差控制在合理范围，既保证滤芯拆装的顺畅性，又能限制滤芯在气流冲击下的窜动位移。在实际选型适配时，可根据处理风量的需求调整腔体的长度尺寸，匹配不同高度的滤芯规格，整个结构的模块化程度较高，核心的密封结构、安装接口尺寸保持统一，仅调整腔体长度即可覆盖不同风量等级的使用需求，减少系列化设计时的重复建模工作量。针对户外使用场景，该结构的外部连接部位都做了防水翻边设计，雨水不会顺着连接缝隙进入腔体内部，顶部的斜向结构能避免积水残留，适配露天安装的动力设备进气防护需求。
