手动心轴压合装配工装结构设计

　　这款手动心轴压合设备，主要面向小批量零部件加工、维修工位、教学实训场景下的轻载压装作业，区别于大吨位液压、气动压力机，它不需要外接动力源，完全依靠手动操作即可完成小尺寸零件的压装、压入、铆接、校直工序，在五金维修铺、高校金工实训台、小型机加工车间的零散压装工位上适配性极强，不需要布设气源、液压管路，也不需要配套电气控制系统，放置在工作台面上即可投入使用，对工位的配套设施要求极低。

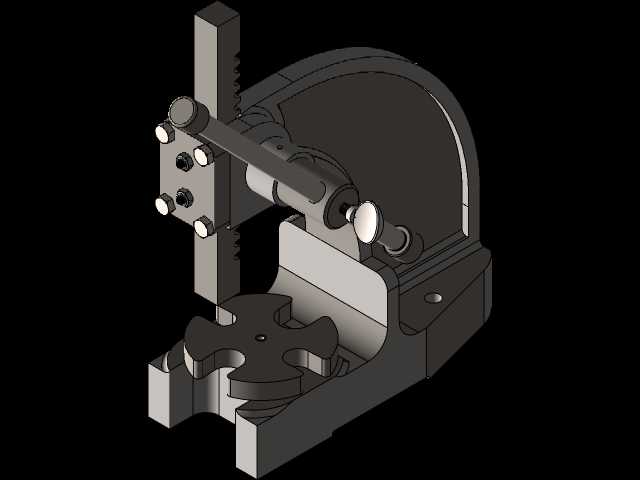

　　从结构设计逻辑来看，整机采用立式悬臂布局，底部为一体式铸造质感的C型机架，开口朝向操作侧，给操作人员上下料预留了充足的操作空间，机架下半部分的工作台面设置了带定位槽的工件承载台，不同的槽位可以适配不同外形的小零件定位，避免压装过程中工件发生偏移，承载台的中心与上方压头的轴心完全重合，从结构根源上保证压装的同轴度，减少压装过程中的偏载力矩，既避免压坏工件，也能减少压杆的侧向磨损，延长设备的使用寿命。

　　压装执行部分采用齿轮齿条传动结构，垂直布置的齿条压杆侧面加工有等距齿形，与侧面的操作手轮轴端齿轮啮合，操作人员转动侧面的手轮，即可通过齿轮副带动压杆做垂直方向的升降运动，齿轮齿条的传动比经过匹配设计，既保证操作人员转动手轮时不需要施加过大的力，也能让压杆的进给速度处于可控范围，避免进给过快导致工件压装过位或者崩飞。压杆的下端设置了标准的压头安装位，可以根据不同的压装需求更换不同直径、不同端面形状的压头，适配销钉压入、轴承压装、小零件铆点、薄件校直等不同的作业需求，不需要对整机结构做改动，仅更换压头就能拓展作业范围。

　　机架的上部设置了压杆的导向座，导向座内镶嵌有耐磨衬套，给压杆的上下运动提供全程的径向约束，避免压杆伸出较长时出现摆偏，保证压装力始终沿着压杆轴心线传递，压杆侧面还设置了锁紧结构，当压头下行到指定压装位置时，可以扳动侧面的锁紧手柄锁定压杆位置，保持压装力一段时间，满足需要保压的压装工艺需求，比如过盈配合的销钉压入、小衬套的装配，短暂保压可以避免零件反弹移位，保证装配精度。

　　从安装边界尺寸来看，整机的占地面积不足0.1平方米，整体高度控制在300毫米以内，不需要做专门的地基固定，直接放置在常规的钳工工作台、木质工作台上即可使用，工作台面的开口高度可以满足最大100毫米以内高度的工件压装需求，压杆的有效行程在50毫米左右，完全覆盖常规小五金零件、小型机械组件的压装行程需求。设备的所有运动部件都做了圆角处理，操作手轮的位置设置在操作人员顺手的侧方，操作时不需要抬手过高，长时间重复操作也不容易产生疲劳，C型机架的后侧为封闭的弧形结构，既提升了机架的整体刚性，也能避免压装过程中如果工件崩飞向后侧弹射，起到一定的防护作用。

　　在实际使用场景中，这类小型手动心轴压力机常被用来完成小型轴承与轴的过盈装配、弹性圆柱销的压入、小五金件的铆接成型、薄铜片铝片的校平、小型塑胶件与五金件的压合等作业，相比大型压力机，它的压装力可控，操作人员可以通过手轮的转动阻力直观感知压装力的大小，对于过盈量较小的精密小零件装配来说，不容易因为压力过大压坏工件，尤其适合仪器仪表装配、小型渔具零件组装、家用五金维修这类对压装力精度要求高、批量不大的作业场景。

　　结构设计上没有多余的冗余部件，所有的连接紧固件都采用内六角圆柱头螺钉，外露的螺钉头都做了沉头处理，避免操作过程中勾挂衣物或者划伤操作人员，机架的底部设置了两个安装孔，可以根据使用需求用螺栓将设备固定在工作台上，应对需要更大压装力的作业场景时，固定后的设备稳定性更强，不会因为压装反力导致设备移位。压杆的上端设置了限位挡块，避免操作人员操作失误将压杆整个从导向座中旋出，造成设备损坏或者安全隐患，齿轮啮合位置预留了润滑脂加注空间，日常维护只需要定期在齿轮齿面、压杆导向面涂抹少量润滑脂，就能保证设备操作顺畅，几乎没有额外的维护成本。
