两步冷成型冲压加工模具结构设计

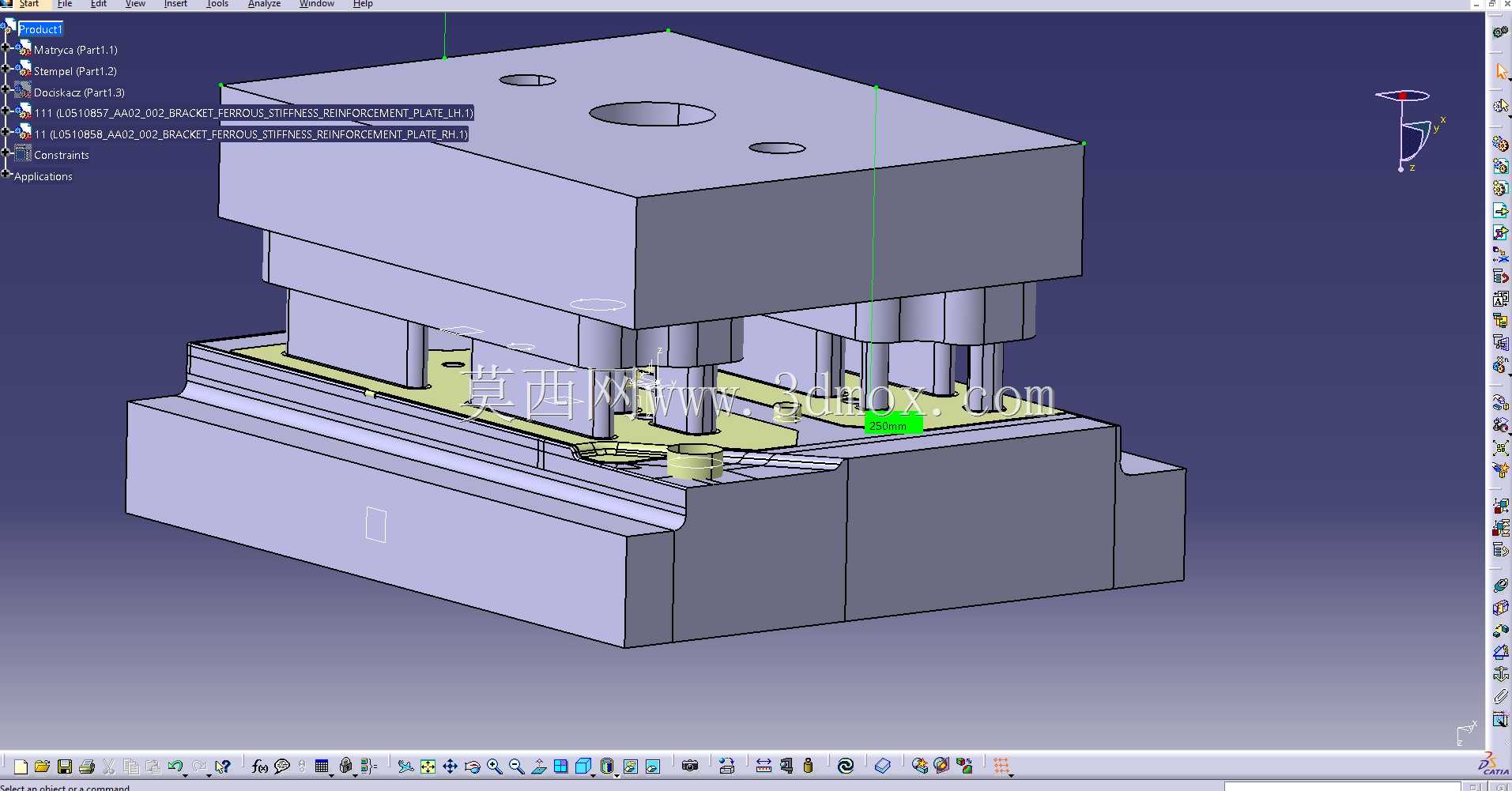

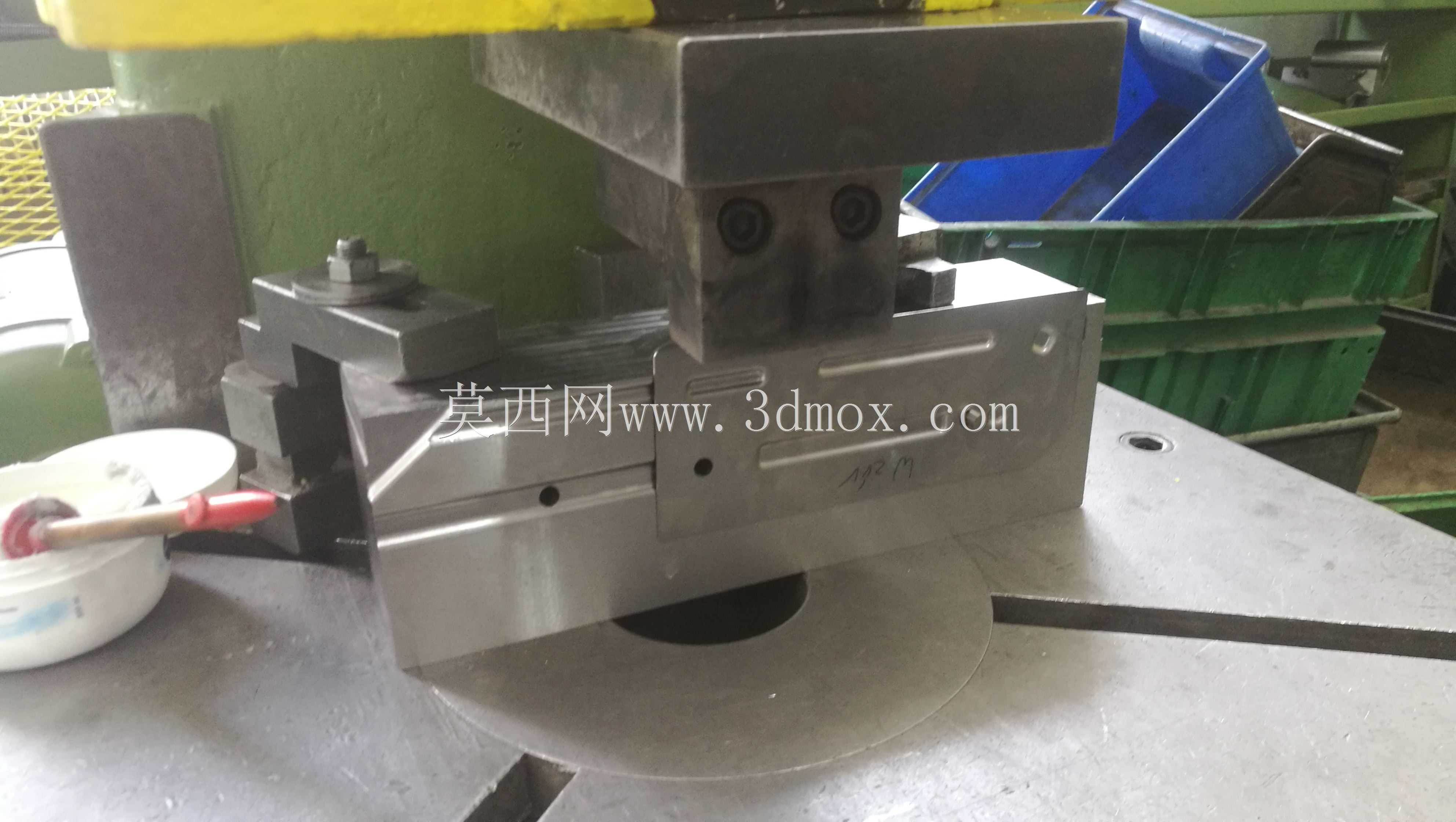

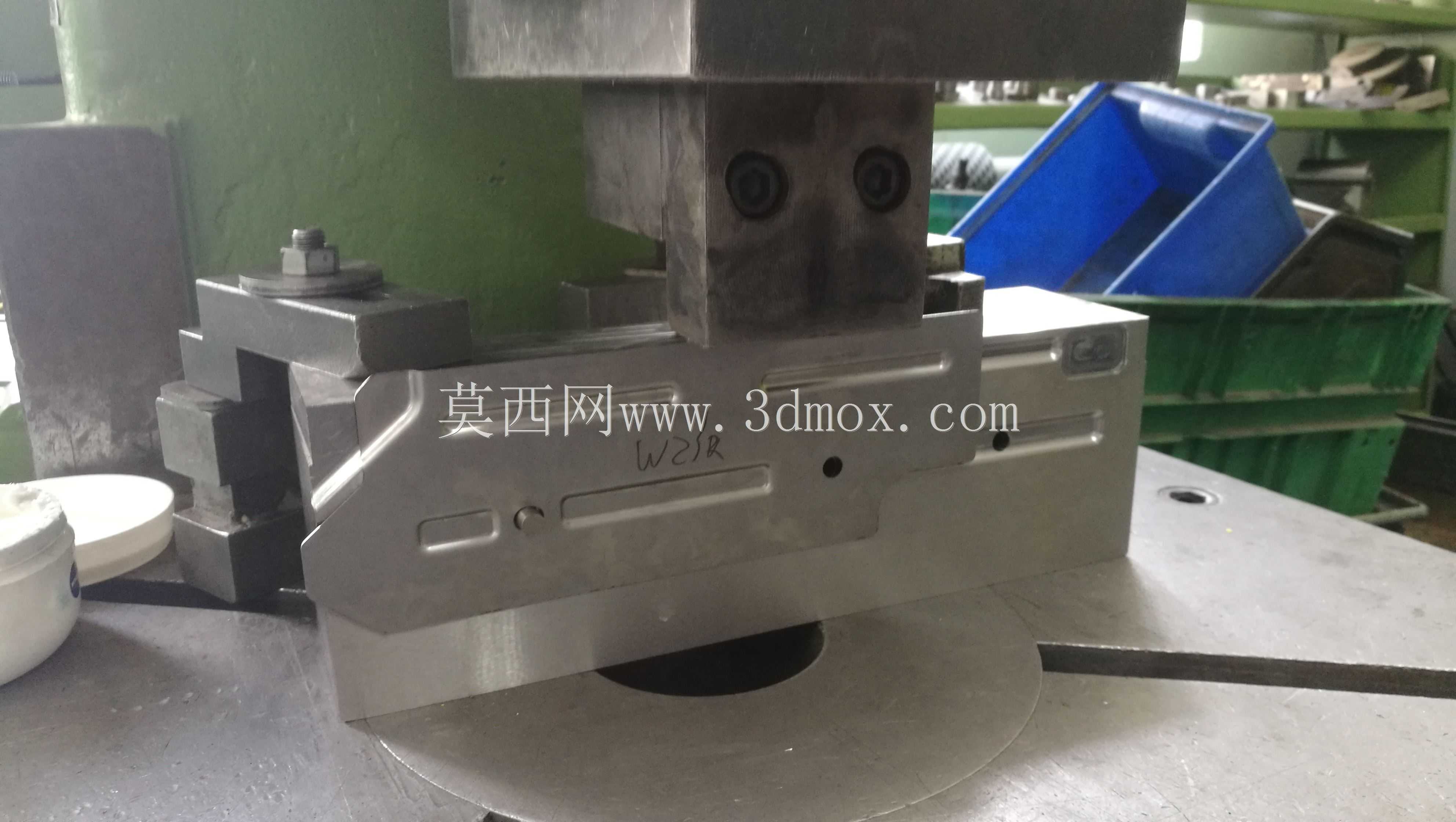

　　这套配套压机使用的两步冷成型冲压模具，主要面向汽车零部件冷冲压加工场景，适配常规机械式冲压压机的安装接口，可完成单工序内的两步冷压成型作业，替代传统分序冲压的多台位工装配置，减少工件在不同工序间的转运、二次定位误差，提升中小批量冲压件的加工一致性。从结构设计逻辑来看，整套模具采用模座标准化设计思路，上模座与下模座的安装孔位完全匹配常规开式压机的T型槽布局，安装边界控制在压机工作台面的有效承载范围内，无需额外加装过渡垫板即可完成装夹，上下模合模导向采用独立导柱导套结构，导柱布置避开成型作业区，避免冲压过程中铁屑堆积卡滞导向副，导套预留足够的储油空间，可适配连续8小时班次的润滑需求，减少日常维护频次。

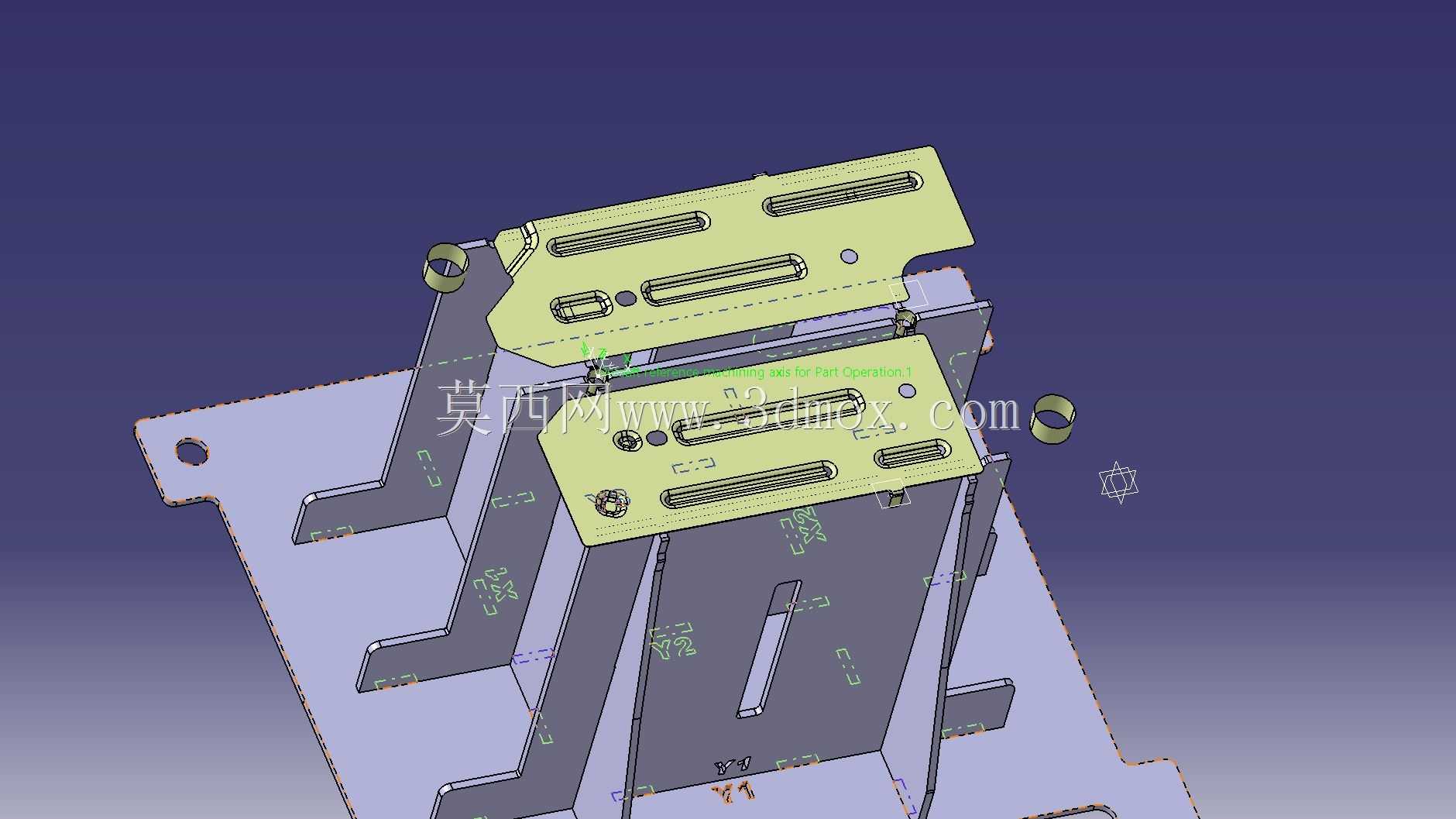

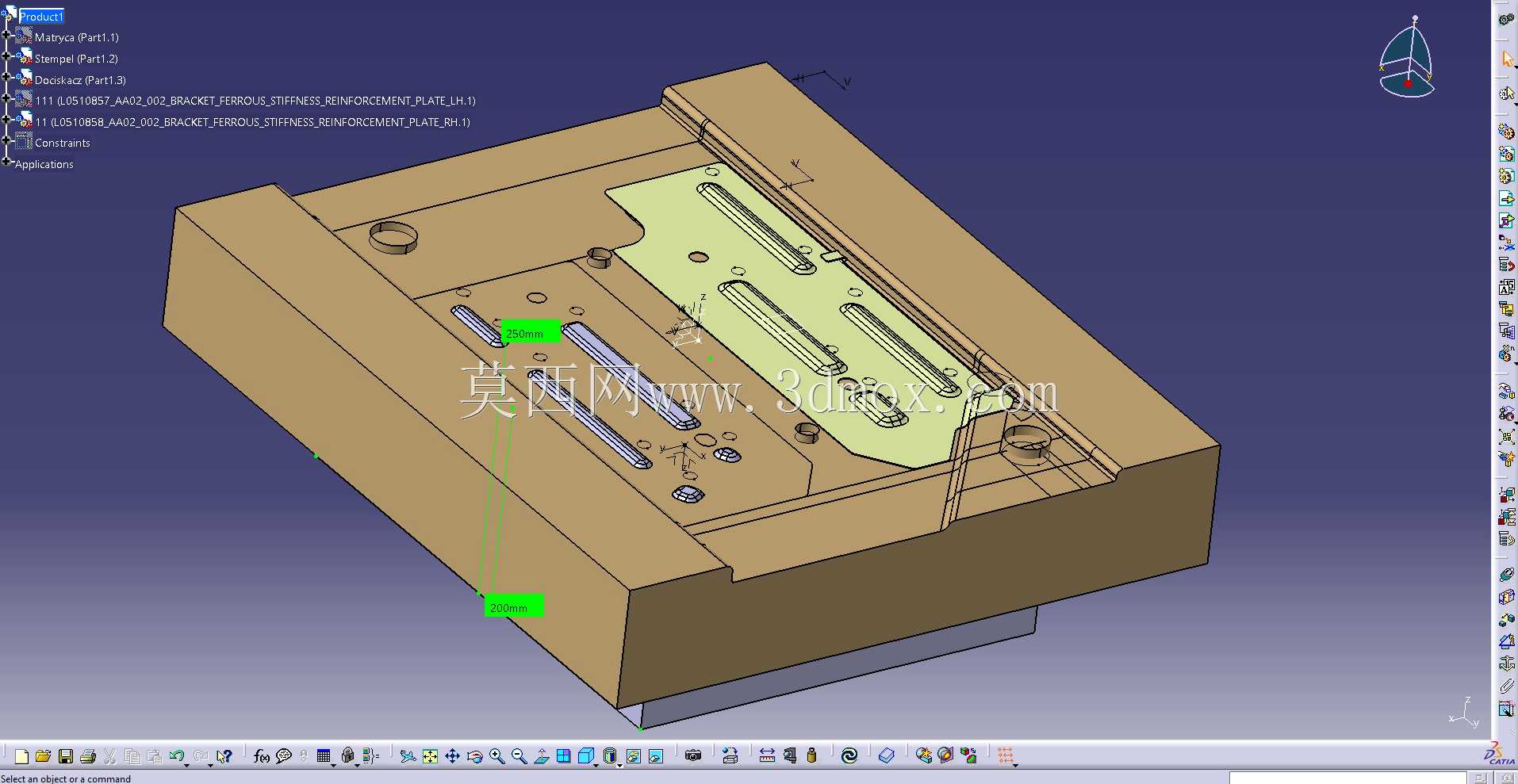

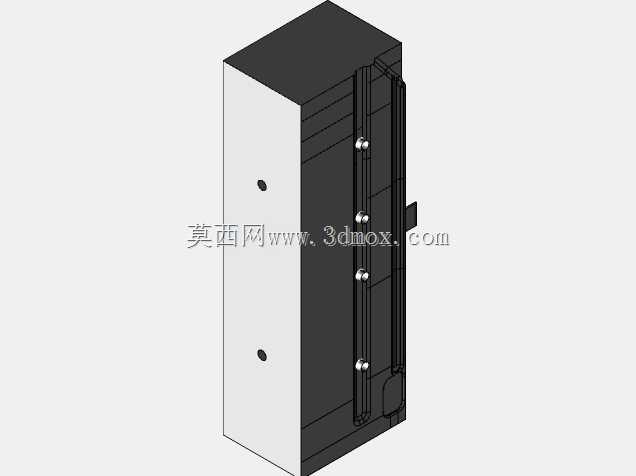

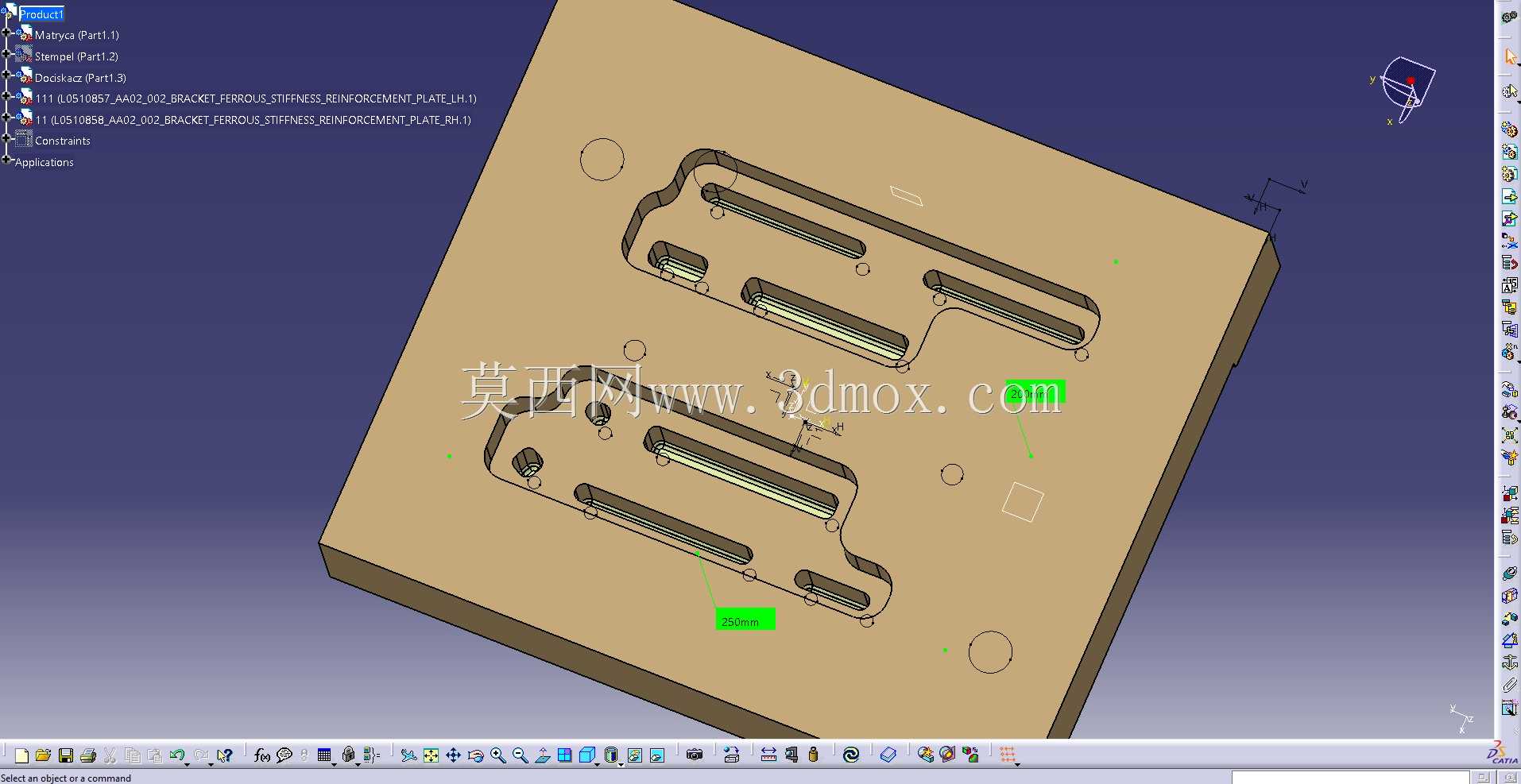

　　成型工位的设计采用两步序同模集成的方案，第一步完成坯料的预压定位与初步拉延，坯料定位采用弹性顶料销配合挡料块的结构，挡料块的位置可根据坯料尺寸做小范围调整，适配同系列不同规格零件的坯料定位需求，预压工位的凸凹模间隙取料厚的1.1倍，避免预压过程中坯料出现过度减薄，为第二步终成型预留足够的材料流动余量；第二步为终成型工位，凸模采用整体镶块结构，成型面经过淬火处理，表面硬度达到HRC58-62，可承受冷冲压过程中的反复冲击载荷，凹模对应位置设计有排气孔，避免成型过程中型腔内部憋气导致零件表面出现凹痕、成型不全的缺陷。模具的卸料结构采用弹性卸料板搭配矩形弹簧的方案，卸料力根据成型件的包紧力计算选型，弹簧布置均匀分布在成型工位周边，

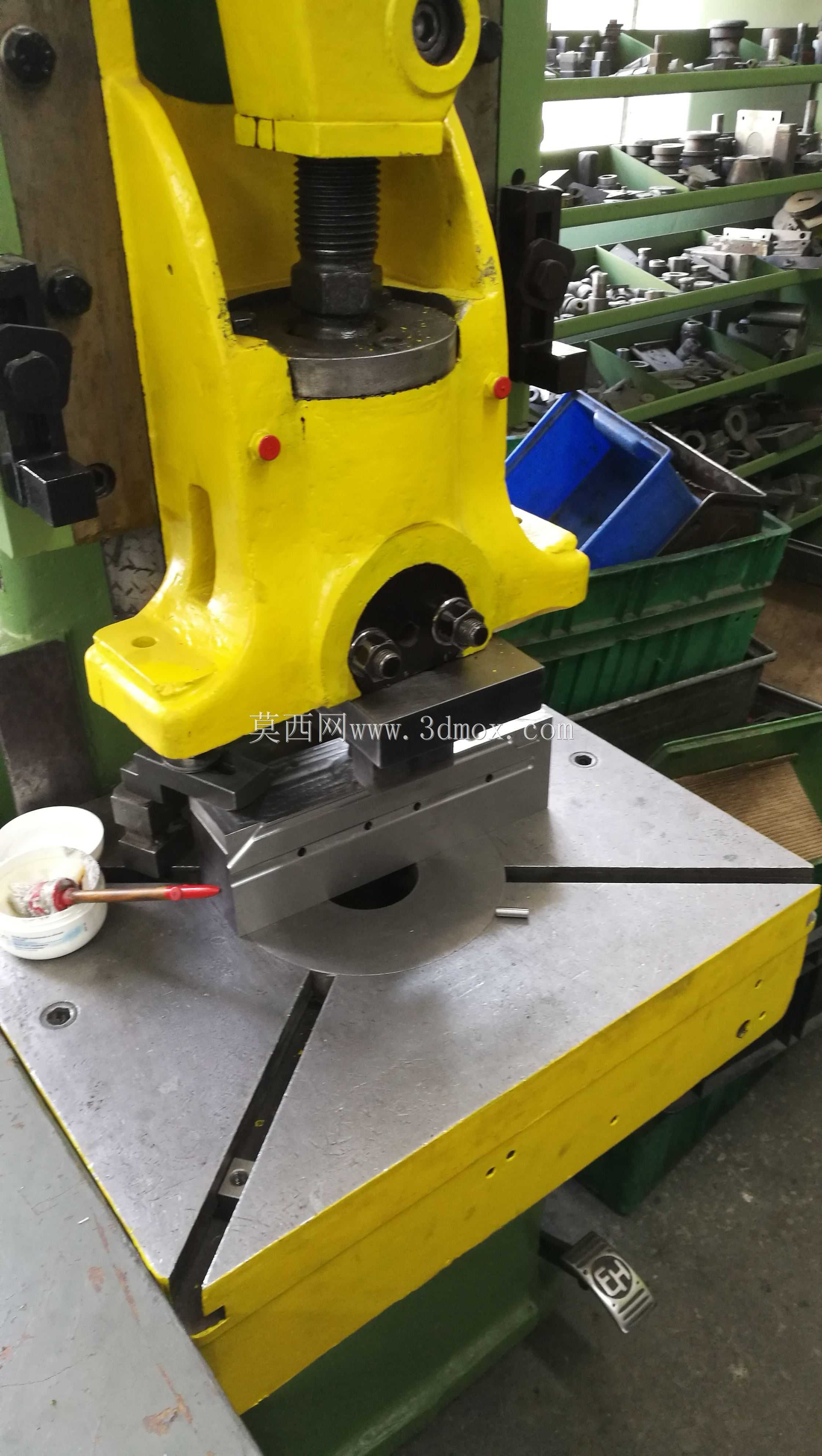

　　保证卸料过程中卸料板保持水平，避免工件脱模时出现变形，下模对应位置设计有顶料机构，成型完成后可将工件从凹模内顶出，顶料杆的位置避开零件的成型面，防止顶出过程中在零件表面留下顶痕。在实际生产场景中，这套模具可直接安装在公称压力适配的通用压机上，无需对压机做额外改造，即可完成汽车类小型冲压结构件的冷成型加工，相比单工序模具，可减少一次工件装夹定位的辅助时间，单班产能可提升30%左右，同时因为减少了二次定位的误差，零件的成型尺寸公差可稳定控制在IT12级以内，满足汽车零部件的常规装配精度要求。模具的所有易损镶块均采用标准化快换设计，当成型刃口出现磨损、崩缺时，可直接拆卸对应镶块进行修磨或更换，无需拆卸整套模具，

　　大幅降低设备停机维护的时间成本。流料面的设计经过反复调整，在材料流动阻力较大的位置做了圆角抛光处理，减少冲压过程中材料流动的阻力，降低零件出现拉裂、起皱缺陷的概率，试模过程中针对不同料厚的坯料，可通过调整压力机的闭合高度、压边力参数，适配0.8-2.5mm厚度的冷轧钢板冲压作业，覆盖多数汽车冷冲压结构件的料厚范围。模具的闭合高度、开模行程均匹配常规通用压机的参数范围，上模柄采用标准规格，可直接与压机滑块的模柄孔配合安装，上下模的合模标记清晰，首次安装调试时可快速完成对中，减少调模的试冲次数，降低试模过程中的材料损耗。整套模具的结构紧凑，没有多余的冗余设计，所有受力部件均经过强度校核，在满负荷冲压作业下不会出现模座变形、开裂的问题，导向部件的防护结构设计完善，可阻挡冲压过程中产生的铁屑飞入导向副，延长导柱导套的使用寿命，日常生产中仅需定期加注润滑脂、检查弹性部件的预紧力即可完成常规维护，操作门槛较低，普通冲压作业人员经过简单培训即可完成模具的安装、调试与日常操作。
