鼹鼠式隧道掘进作业设备结构设计

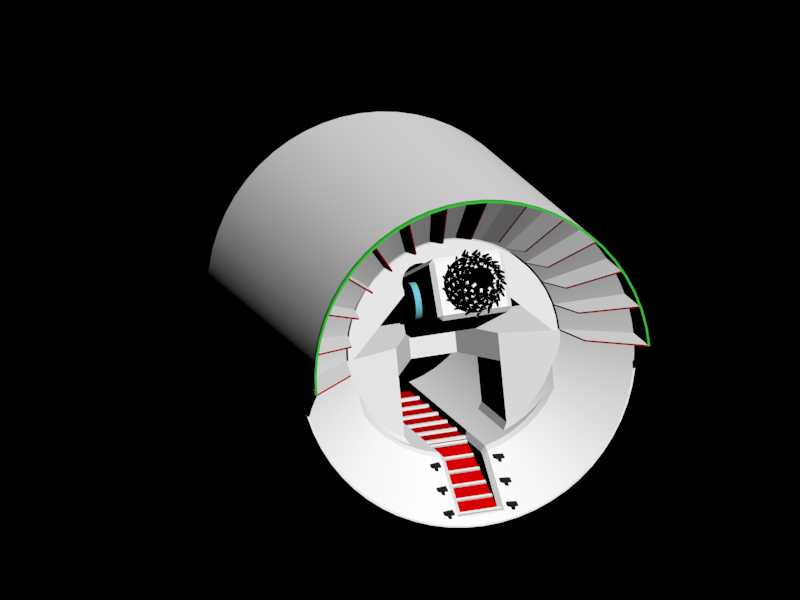

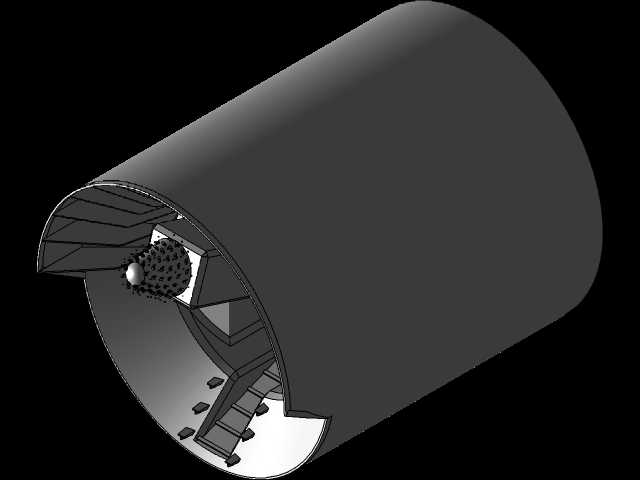

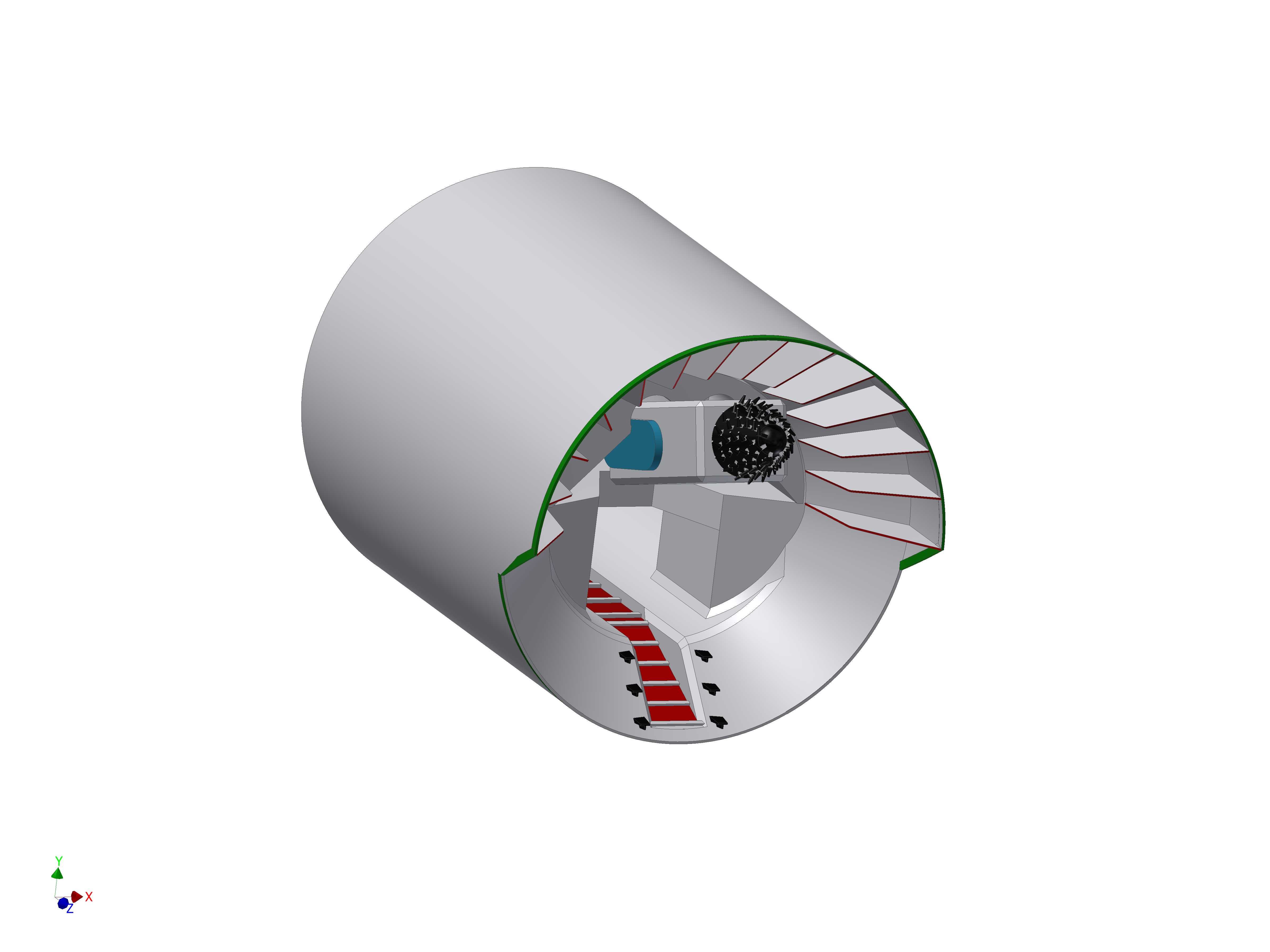

　　在城市地下管廊铺设、小型穿山隧道开挖、矿脉窄巷掘进这类作业空间受限、无法部署大型盾构装备的施工场景中，紧凑型掘进设备的结构合理性直接决定施工效率与作业安全。这款鼹鼠式隧道掘进设备的三维结构，完全围绕小断面隧道的连续作业需求搭建，整体采用单实体集成化设计思路，没有拆分零散的外露部件，从根源上减少了狭小隧道内碎石卡滞设备运动副的概率，适配直径2米到3.5米的圆形隧洞作业边界，整机轴向长度控制在6米以内，转弯半径可压缩至18米，能够在曲率较大的地下巷道内灵活转场，不需要额外拓宽作业面来满足设备转向需求。设备前端的破岩作业面采用辐条式刀盘布局，刀盘边缘预留了滚刀、切刀的安装位，可根据掘进断面的岩土硬度更换不同类型的破岩刀具，

　　刀盘与主驱动的连接面采用法兰式止口定位，同轴度公差控制在0.02mm以内，避免长时间破岩作业产生的交变载荷引发主轴偏磨。刀盘后侧的排渣通道采用螺旋导料结构，与设备下部的阶梯式输送槽直接连通，破碎下来的岩土渣料会顺着导料面滑落至输送槽内，通过槽体表面的防滑推板持续向设备后方输送，不需要额外架设独立的排渣传送带，大幅压缩了设备的径向占用空间。设备的壳体采用分段式圆筒结构，每段壳体之间通过铰接结构连接，铰接位置预留了1.5度的偏转余量，可在掘进过程中实时调整隧洞的走向偏差，壳体外侧均匀布置了4组撑靴结构，作业时撑靴向外伸出抵紧隧洞岩壁，为前端破岩提供足够的反推力，避免设备在硬岩掘进时出现后退打滑的问题。从建模逻辑来看，

　　这款模型将所有功能结构整合为单一实体，并非按照实际加工的装配拆分零件，主要作用是给前期施工方案演示、作业空间校核提供可视化的参考载体，设计人员可以直接将模型导入隧洞整体施工的三维场景中，模拟设备掘进、转场、排渣的全流程动作，校验设备与隧洞内壁、配套支护设备之间的干涉边界，不需要在方案阶段花费大量时间处理零散零件的装配约束。设备内部预留了管线布设的空腔，液压管路、冷却水管、动力电缆均可沿着筒壁内侧的预留槽位排布，不会与内部的排渣、驱动结构产生空间干涉，筒壁内侧还预留了检修步道的安装位置，日常维护时作业人员可通过设备下部的通道直达前端刀盘位置，不需要将整机撤出隧洞即可完成刀具更换、易损件检修的操作。针对软土地层的掘进需求，

　　设备前端刀盘位置还预留了注浆孔的安装位，可在掘进过程中同步向隧洞壁注入固化浆液，避免软土塌方影响作业安全，注浆管路沿着筒壁内侧的预留通道连接至设备后方的注浆泵站，不会占用设备内部的作业与通行空间。设备尾部的连接法兰采用标准化接口尺寸，可直接与后续的隧洞支护台车、渣料转运车厢对接，不需要额外制作过渡连接结构，能够适配不同施工项目的配套设备衔接需求。在结构强度校核层面，模型的壳体壁厚按照16mm的钢板厚度设置，撑靴的支撑位置做了局部加厚处理，可承受最大1200吨的总推进力，满足硬岩地层的掘进载荷要求，刀盘的辐条结构采用箱型截面设计，在控制整体重量的前提下提升了抗扭刚度，避免大扭矩破岩时出现辐条变形断裂的问题。
